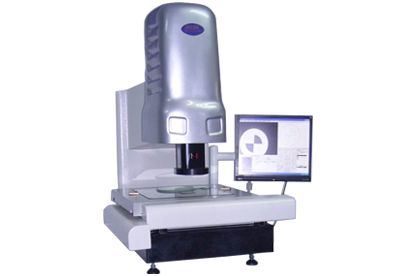

AV-CNC型全自动影像测量仪

关注：6110

型号：AVS-3020CNC/AV-3030CNC/AV-4030CNC

品牌：嘉腾

产地：东莞

仪器产地：国产CNC影像测量仪

仪器结构：其他结构CNC影像测量仪

应用领域：
CNC型（Computer numerical control计算机数字控制）影像测量仪能够由计算机控制运作，减少人为手动操作，是提高工作效率，降低使用者（企业）生产成本的新一代测量仪器。该系列大行程全自动影像测量仪主要应用在PCB线路板、覆铜板、平板玻璃、液晶模组、刀模、绝缘材料等行业。

仪器特点：

AV系列二次元影像测量仪是我公司最新研制的CNC全自动影像测量仪，它具有以下特点：

● 采用双重闭环运动控制，电机在高速运动时具有精确的定位以及运动时的稳定性；

● 采用本公司开发的嵌入式模块控制电机，提高了电机响应速度，还简化了仪器与PC机的接口，PC机与仪器通过USB线和S端子线连接；

● 采用花岗石平台，外观简洁大方；

● 表面光由独立四十八组光源组成，每一组均为恒流源驱动，连续可调；

● 配有我公司专用的全自动测量软件QuickMeasuring测量仪测量软件，大大提高测量工作效率。

◆注：该机型可选配英国RENISHAW接触式探针，并配￠1mm、￠2mm探针，连接QuickMeasuring全自动测量软件，进行三次元测量。

CNC影像测量仪-型号		AVS-3020CNC	AV-3030CNC	AV-4030CNC
工作台	金属台面尺寸(mm)	408×508	508×508	608×508
	玻璃台面尺寸(mm)	250×350	350×350	450×350
	运动行程(mm)	300×200	300×300	400×300
	外形尺寸(mm)	950×750×1100	1022×661×1037	1022×743×1027
传动形式		X、Y、Z轴均采用马达驱动滚珠丝杆传动
CCD		SONY彩色摄像机
X、Y、Z数显解析度		0.0005mm
X、Y坐标示值误差		≤(3+L/200)μm
影像系统		0.7～4.5X 变焦镜头，总视频放大分辨率为 30～190X （配 2X 物镜时，总视频放大倍率可达到 380X ）
照明系统		连续可调式 LED 环形表面光及轮廓光，根据放大倍率确定最大光强
电源		AC220V±10％ 50Hz
工作环境		温度 20 ℃ ± 3 ℃ , 湿度 45 ％～75 ％

产品发布日期：2026.01.26
