BT-200C台式粗糙度仪(智能精密型)
关注：3577
型号：BT-200C
品牌：珀泰
产地：广州
仪器类别：台式
仪器种类：接触式

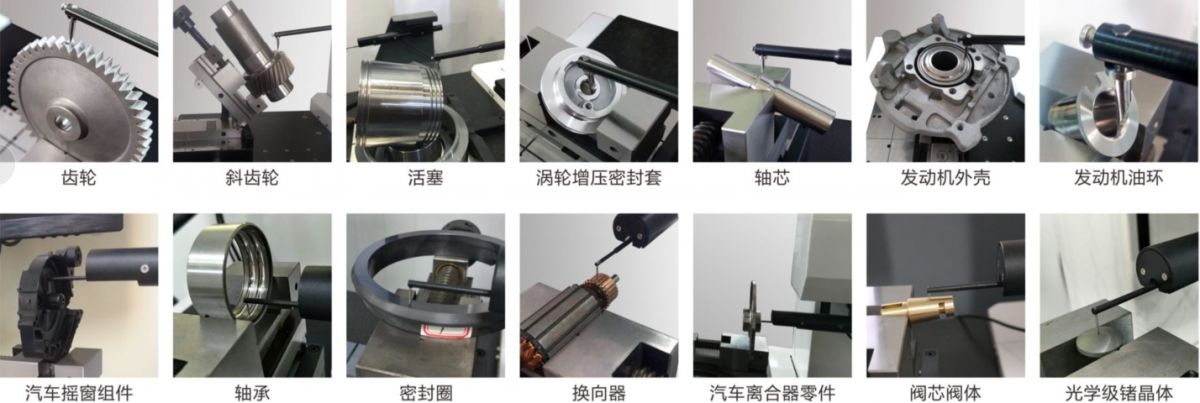

BT-200C表面粗糙度测量仪是评定零件表面质量的台式粗糙度仪。可对多种零件表面的粗糙度进行测量，包括平面、斜面、外圆柱面，内孔表面，深槽表面及轴承滚道等，实现了表面粗糙度的多功能精密测量。
产品特点
l高精度台式粗糙度测量仪。
l 采用高精度直线导轨。
l 国内××的高精度采集控制系统，X轴及Z轴均为电动控制，运动速度可调，且具有测针自动接触功能。
l 软件自主研发，具有强大的分析功能。
l 特色数据再处理功能：当实际测量部分与需要被测量部分有差时，可框选出需要进行数据处理部分的粗糙度曲 线，将该部分曲线截取出来重新处理分析。
l 测量图形不仅可等比放大，且可单轴非比例放大。
l 测量报告分为当前报告及统计报告，统计报告可用于分析同个工件重复测量数据及同批量工件的测量数据，便于用 户直观看出数据的变化。
工作条件
l电源：AC 220V±5% 50Hz单独地线
l功率需求：约500W
l环境要求：现场温度：15～25℃、理想温度：20±2℃
l相对湿度：＜85%
l室内周围应无影响测量的灰尘、振动、噪音、气流、腐蚀性气体和较强磁场
技术参数
| 测量参数 | Ra、Rt、Rp、Rz(jis)、Rz(DIN)、Rz、Rvk、Rv、R3z、Rs、Rsm、Rc、Rsk、Rk、Rmax、Rpk、Mr1、Mr2、Rq、Rku、R△q |
| 导轨行程 | 100mm |
| 截止波长 | 0.025、0.08、0.25、0.8、2.5、8mm |
| 测量重复性 | ±1.5% |
| 线性精度 | ±3% |
| 评定长度 | λc×3、4、5、6、7 |
| 传感器量程范围 | 800μm/80μm |
| 分辨率 | 12nm(800μm量程时)/1.2nm(80μm量程时) |
| X轴及Z轴运动 | 电动 |
| X轴及Z轴运动速度 | 4档，可选 |
| 返回速度 | 可自定义 |
| 测量方式 | 传感器移动式 |
| 测针 | 金刚石Φ1*10针尖角度60° |
| 行程范围(mm) | X : 100/Z : 320 |
| 行程范围(mm) | LX : 1515/LY : 700/LZ : 1568 |
| 重量 | 320kg |
标准配置
| 部件名称 | 项目名称 | 数量 |
| 主机部分 | 基础工作 | 1套 |
| 立柱系统 | 1套 | |
| 高精度导轨系统 | 1套 | |
| 传感器 | 1套 | |
| 采集及运动控制系统 | 1套 | |
| 计算机部分 | 电脑 | 1套 |
| 打印机 | 1套 | |
| 软件 | 1套 | |
| 配件 | 测针 | 1支 |
| 调整台 | 1套 | |
| 工具箱 | 1套 | |
| 标准件 | 1个 |
产品发布日期：2023.08.11
广州珀泰检测仪器有限公司
