G10 系列 （管外径快速密封）GripSeal 格雷希尔

G10系列气动快速接头，使用气压来胀紧密封圈，与几乎任何类型的连接口建立内部气密连接，非常适合高产量自动化生产测试。

G10系列快速接头的全自动化外径连接方案

1、通过更有效的测试，降低整体的制造成本。

2、通过高集成自动化测试，更有效的提升产量能力。

3、消除因失败测试导致的浪费。

4、改善整个测试工序的稳定。

G10系列快速接头的特性

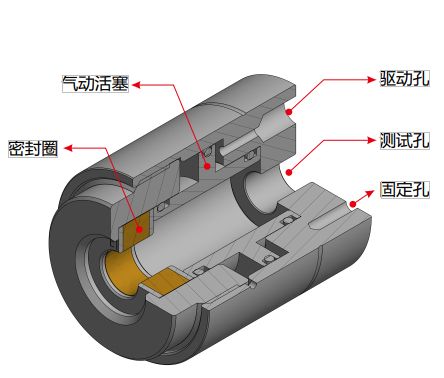

1、气压驱动

通过尾部驱动孔进气来推动内置活塞挤压密封圈实现胀紧密封。

2、自动化操作

通过尾部2个固定孔，可以将接头固定在任何执行件上，实现自动化操作，且精准、可靠。

3、测试孔

直通型设计，对流量无影响。G螺纹测试孔，符合国内标准

4、无损伤操作

密封圈夹紧接触，对测试件表面不会有任何损伤。

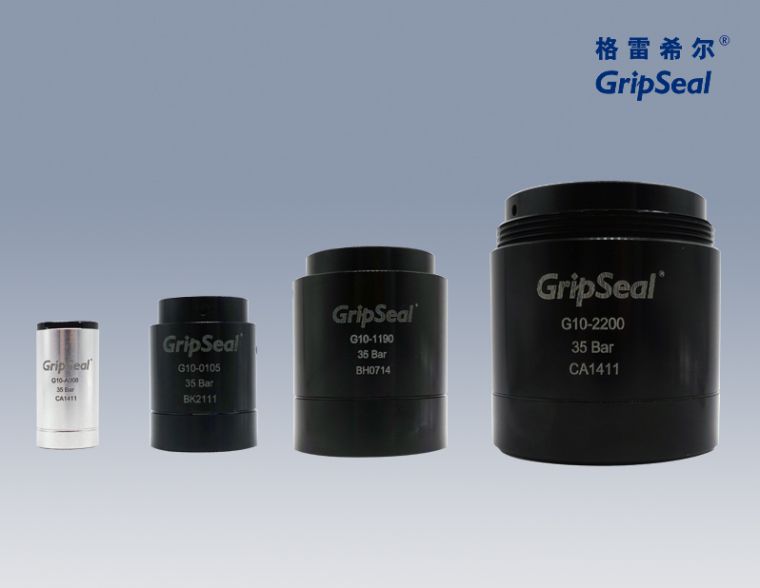

G10系列快速接头从A到3号主体，能满足从0.76mm-50mm直径的光管外封

 G10系列快速接头的连接方式

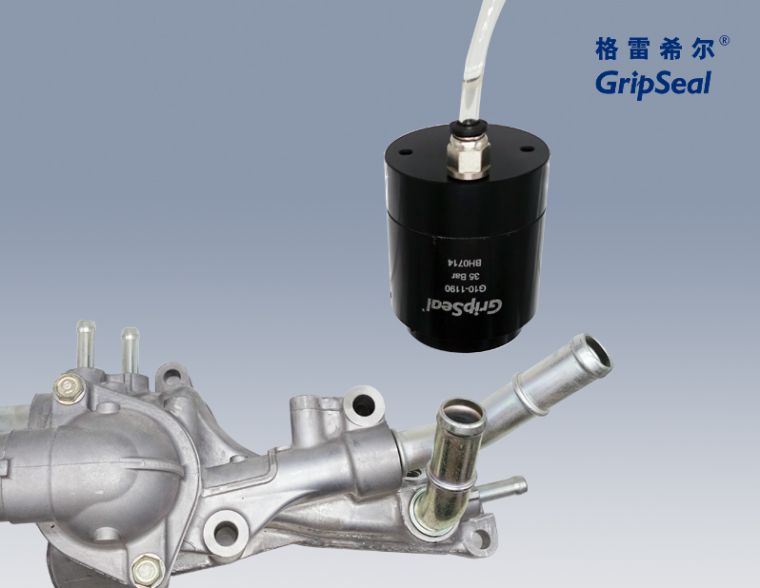

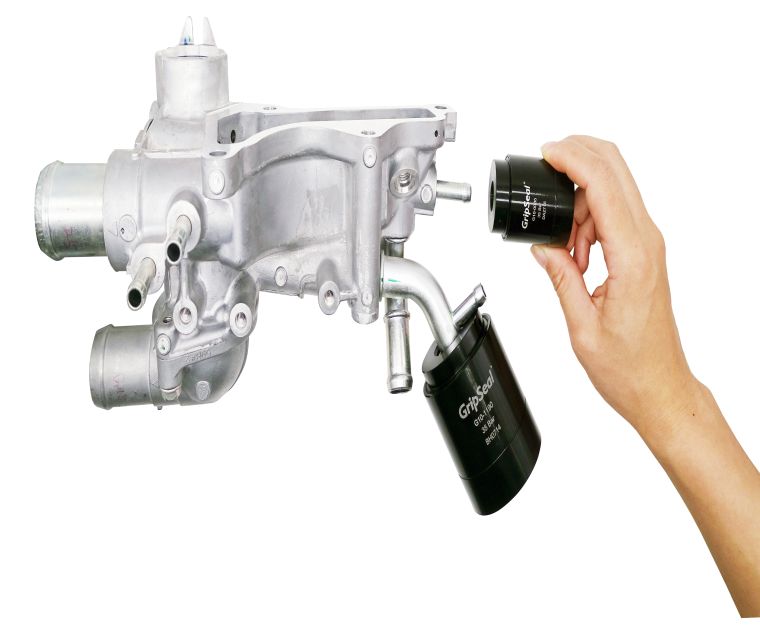

步骤1：

将测试管放置G10系列前端测试口。

步骤2：
从驱动气孔给气，此时密封圈受挤压，产生膨胀，进而紧贴测试管外壁，形成密封。

步骤3：
a、当密封形成后，此时向测试孔内充入测试介质（如压缩空气、测试液等）
  b、待测试完成后，测试介质排空，测试压力归于常压之后，此时驱动气压排空，   密封圈不再受压，密封连接断开，接头可移走。

步骤4：

当上述操作完成后，可将测试管从快速接头移走。

G10系列快速接头的优点与特点

1、气压驱动

密封可靠，操作稳定。

2、灵活定制

延长接头部件，避免体积干涉。

3、密封圈快速更换

维护简单，延长使用寿命。

4、密封圈材料

材质可选，满足客户的需求。

5、自动化操作

效率更高，测试结果更稳定。

​

G10系列接头的规格与参数

操作压力： 从真空到8Bar

密封范围： 10mm~34mm

插入深度： 1、2号主体：15mm

                   3、4号主体：30mm

流量接口： G1/8、G1/4、G/2

主体材料： 铝合金/不锈钢

主密封圈： 氯丁/硅橡胶

内部密封圈: 丁腈橡胶

驱动压力：  4-6Bar

操作温度：  -20℃至120℃

G10系列通过使用气压驱动来挤压内部的密封圈，创造一个适用于各种管件的无泄漏外部连接，G10快速接头正是进行气密性测试和功能测试的理想选择。
