• 量程极长
• 精确的几何背景抑制
• 通过指导按钮灵敏度可调
• 坚固的外壳，适用于严苛的工业环境
• 可编程亮通/暗通模式

技术参数：

产品特征
光线种类	红光
外壳	矩形的
尺寸 [mm]	74.4 x 27 x 63.8
应用
特殊的性能	背景消隐
功能原理	漫反射光电开关
电气数据
工作电压 [V]	10...36 DC; (符合cULus - Class 2标准)
电流损耗 [mA]	25
防护等级	II
反相保护	有
光线种类	红光
波长 [nm]	624
输出
电气设计	PNP
输出功能	亮通和暗通模式; (可选)
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	200
开关频率DC [Hz]	1000
短路保护	有
短路保护类型	脉冲
过载保护	有
监控范围
检测距离 [mm]	100...2600; (白纸 200 x 200 mm 90 %反射)
白色物体的检测距离(6 %反射) [mm]	100...2600
灰色物体的检测距离:(18 %反射) [mm]	100...1300
黑色物体的检测距离(6 %反射) [mm]	100...900
检测距离可设	有
光斑直径最大值 [mm]	50
光点尺寸参考	检测距离
背景消隐可用	有
工作条件
环境温度 [℃]	-25...60
外壳防护等级	IP 67
认证/测试
EMC电磁兼容	EN 60947-5-2
MTTF [年]	355
机械技术数据
重量 [g]	126.5
外壳	矩形的
尺寸 [mm]	74.4 x 27 x 63.8
原材料	外壳: PA; 前框: 特种钢; 操作界面: TPE
透镜材料	PMMA
透镜校准	侧面的镜组
显示器/操作件
显示	开关状态 1 x LED, 黄色
Teach示教功能	有
电子锁	有
注释
包装单位	1 件
电气连接
接口	接插件: 1 x M12
图表

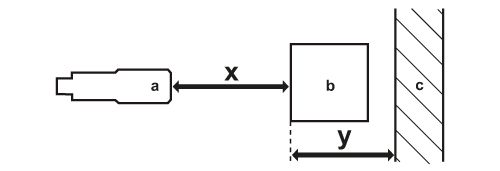

	a: 传感器 b: 目标 c: 背景 x: 距离传感器/目标物 [mm] y: 最小的距离物体/背景 [mm]

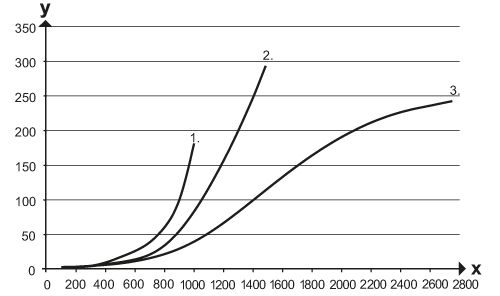

精确度曲线	x: 距离传感器/目标物 [mm] y: 最小的距离物体/背景 [mm] 1 = 目标 黑色(6 %反射) , 背景(白色90 %反射) 2 = 目标 灰色(18 %反射) , 背景(白色90 %反射) 3 = 目标 白色(90 %反射) , 背景(白色90 %反射)
