• 适合在空间受限情况下使用的特别紧凑外壳
• 极长量程
• 灵敏度和输出功能的直观设定
• 压入安装基座方式的简便安装
• 用于检查运行、开关状态和功能的 LED 显示

技术参数：

产品特征
光线种类	红光
外壳	矩形的
尺寸 [mm]	35 x 11 x 24
应用
功能原理	对射式光电开关
电气数据
工作电压 [V]	10...30 DC
电流损耗 [mA]	< 12
防护等级	III
反相保护	有
光线种类	红光
波长 [nm]	660
输出
电气设计	NPN
输出功能	亮通和暗通模式; (可选)
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	200
开关频率DC [Hz]	1200
短路保护	有
短路保护类型	脉冲
过载保护	有
监控范围
发射器/接收器	接收装置
检测距离 [m]	< 10
检测距离可设	有
工作条件
环境温度 [°C]	-25...60
外壳防护等级	IP 67
认证/测试
EMC电磁兼容	EN 60947-5-2
MTTF [年]	1058
机械技术数据
重量 [g]	39.4
外壳	矩形的
尺寸 [mm]	35 x 11 x 24
原材料	外壳: ABS; 固定夹具: 模压铸锌; LED窗口: SEPS; 按钮: SEPS
透镜材料	玻璃
透镜校准	侧面的镜组
显示器/操作件
显示	开关状态 1 x LED, 黄色 操作 1 x LED, 绿色 功能 1 x LED, 红色
电子锁	有
附件
供货范围	夹子: 1, E20964 螺丝钉: 2 x M3 x 16 弹簧垫圈: 2 螺母: 2
注释
注释	按照cULus工作电压"电源级2"
包装单位	1 件
电气连接
接口	接插件: 1 x M8
图表

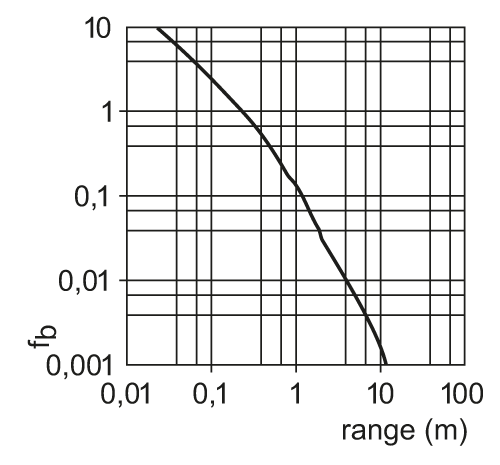

过量增益图
