• 用于准确的位置、速度、角度和线性测量
• 通过 SSI 接口直接输出值
• 坚固的外壳，适用于严苛的工业环境
• 较高的抗冲击和振动能力
• 简单的布线和编程

技术参数：

产品特征
分辨率	4096 分辨率; 8192 圈数; 25 Bit
通信接口	SSI数据接口
轴监控器	实心轴
轴直径 [mm]	10
应用
功能原理	**式
旋转类型	多圈
电气数据
工作电压 [V]	4.5...30 DC
电流损耗 [mA]	< 30
输入
输入	旋转方向的变换; 置零
输出
代码	Gray代码; (右转时增加的代码值(从轴向看))
代码信号	时钟输入; TTL(RS422 长线驱动)兼容的信号; 时钟（inv.） 从司机到RS 422; 同步脉冲输出; 同步串联; TTL兼容信号数据和数据（inv.）
测量/设定范围
分辨率	4096 分辨率; 8192 圈数; 25 Bit
接口
通信接口	SSI数据接口
工作条件
环境温度 [°C]	-40...85
允许***相对空气湿度 [%]	98
外壳防护等级	IP 65
认证/测试
抗冲击	< 300 g (6 ms)
抗震	30 g (10...1000 Hz)
MTTF [年]	381
机械技术数据
重量 [g]	332
尺寸 [mm]	Ø 36.5 / L = 79
原材料	法兰: 铝; 外壳: 钢 粉末镀层
机械最大值 [U/min]	12000
启动扭矩最大值 [Nm]	3
温度扭矩参考 [°C]	25
轴监控器	实心轴
轴直径 [mm]	10
轴材料	钢
轴向轴负载最大值 (轴末端) [N]	40
径向轴负载最大值 (轴末端) [N]	110
注释
注释	芯线不连接 (n.c.) 不得使用。
电气连接
	电缆: 2 m, PUR; 电缆长度最大值: 100 m; 轴向的
图表

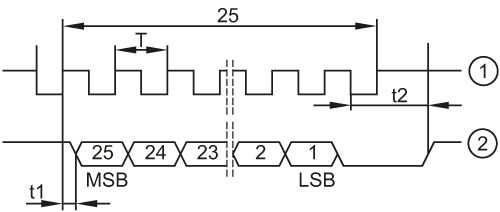

脉冲图	1 时钟 2 数据
