电磁流量计SM7050
关注：2066
型号：SM7050
品牌：IFM
产地：德国
产品别名：电磁流量计SMR34GGX10KG/US-100
技术参数：
| 产品特征 |
|---|
| 输入和输出总数 | 模拟输出数量: 1 |
| 测量范围 [l/min] | 0.1...50 |
| 系统接口 | 螺纹连接 G 3/4 DN20 扁平密封 |
| 应用 |
|---|
| 特殊的性能 | 镀金触点 |
| 应用 | 用于工业应用 |
| 安装 | 通过适配器连接管道 |
| 介质 | 导电液体; 水; 水为基本的介质 |
| 介质说明 | | 电导率: ≥ 20 µS/cm | | 粘性: < 70 mm²/s (40 °C) |
|
| 介质温度 [°C] | -10...70 |
| 抗压强度 [bar] | 16 |
| 抗压强度 [Mpa] | 1.6 |
| 允许工作压力的最大值（用于应用程序符合CRN标准） [bar] | 11.2 |
| 电气数据 |
|---|
| 工作电压 [V] | 18...30 DC; (符合EN 50178 SELV/PELV标准) |
| 电流损耗 [mA] | 95; (24 V) |
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间 [s] | 5 |
| 总的输入/输出 |
|---|
| 输入和输出总数 | 模拟输出数量: 1 |
| 输出 |
|---|
| 输出数量 | 1 |
| 输出信号 | 模拟信号; IO-Link; (可配置) |
| 开关量输出DC的持续电流负载 [mA] | 250 |
| 模拟输出数量 | 1 |
| 模拟电流输出 [mA] | 4...20 |
| 负载最大值 [Ω] | 500 |
| 过载保护 | 有 |
| 测量/设定范围 |
|---|
| 测量范围 [l/min] | 0.1...50 |
| 精度/偏差 |
|---|
| 流量监控 |
|---|
| 精确度(在测量范围) | ± (0,8 % MW + 0,5 % MEW) |
| 重复精度 | ± 0,2% MEW |
| 反应时间 |
|---|
| 流量监控 |
|---|
| 反应时间 [s] | 0.15; (dAP = 0, T19) |
| 接口 |
|---|
| 通信接口 | IO-Link |
| 传递类型 | COM2 (38,4 kBaud) |
| IO-Link revision | 1.1 |
| SDCI标准 | IEC 61131-9 |
| 外形 | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis |
| SIO模式 | 有 |
| 必需的mater port type | A |
| 模拟过程数据 | 2 |
| 处理周期最小值 [ms] | 3 |
| 支持的DeviceID | |
| 工作条件 |
|---|
| 环境温度 [°C] | -10...60 |
| 存储温度 [°C] | -25...80 |
| 外壳防护等级 | IP 67 |
| 认证/测试 |
|---|
| EMC电磁兼容 | |
| CPA认证 | | 型号 | 001MI | | 准确度等级 | - | | 最大允许误差 | ± 1,5 % FS | | Q (min) | 0,01 m³/h | | Q (t) | - | | Q (max) | 3 m³/h |
|
| 抗冲击 | | DIN IEC 68-2-27 | 20 g (11 ms) |
|
| 抗震 | | DIN IEC 68-2-6 | 5 g (10...2000 Hz) |
|
| MTTF [年] | 145 |
| 承压设备指令 | 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体 |
| 机械技术数据 |
|---|
| 重量 [g] | 533.5 |
| 原材料 | 不锈钢(1.4404 / 316L); PBT-GF20; FKM; TPE |
| 材料(接液部件) | 不锈钢(1.4404 / 316L); PEEK; FKM |
| 系统接口 | 螺纹连接 G 3/4 DN20 扁平密封 |
| 注释 |
|---|
| 注释 | | MW = 测量值 | | MEW = Final value of the measuring range |
|
| 包装单位 | 1 件 |
| 电气连接 |
|---|
| 接口 | 接插件: 1 x M12; 触头: 镀金的 |
| 图表 |
|---|

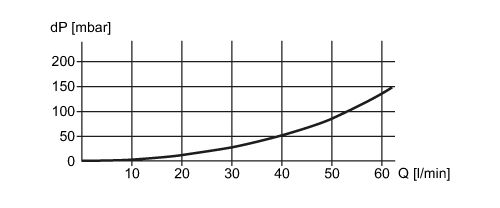

| 压力损失 |
|
|---|
| 产品认证 |
|---|
| CE认证 | √ |
| EAC认证 | √ |
| CUL认证 | √ |
| IOLINK认证 | √ |
| CRN认证 | √ |
产品发布日期：2026.03.18
