连续性监控的液位传感器(导波雷达) LR3300
关注：1848
型号：LR3300
品牌：IFM
产地：德国
产品别名：连续性监控的液位传感器(导波雷达) LR0000B-BN34AMPKG/US
- 用于水槽或容器的可靠料位控制
- 适用于水和水基介质。
- 清晰可见的 4 位 LED 显示
- 模块化系统，由评估单元和测杆组成
- 通过缩短测杆适配不同的容器高度
技术参数：
| 产品特征 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 输入和输出总数 | 数字输出数量: 1; 模拟输出数量: 1 | ||||||||
| 探杆长度L [mm] | 100...1600 | ||||||||
| 系统接口 | 3/4" NPT | ||||||||
| 应用 | |||||||||
| 特殊的性能 | 镀金触点 | ||||||||
| 介质 | 液体 | ||||||||
| 介质的介电常数 | ≥ 5 | ||||||||
| 推荐介质 | 水; 水为基本的介质 | ||||||||
| 不能用于 | 请参见操作使用说明书，章节"功能和特征"。 | ||||||||
| 介质温度 [°C] | -25...80; (90 < 1 h) | ||||||||
| 储存罐压力 [bar] | -1...16 | ||||||||
| 允许工作压力的最大值（用于应用程序符合CRN标准） [bar] | 16 | ||||||||
| 电气数据 | |||||||||
| 工作电压 [V] | 18...30 DC | ||||||||
| 电流损耗 [mA] | < 30 | ||||||||
| 防护等级 | III | ||||||||
| 反相保护 | 有 | ||||||||
| 开机延迟时间 [s] | < 3 | ||||||||
| 总的输入/输出 | |||||||||
| 输入和输出总数 | 数字输出数量: 1; 模拟输出数量: 1 | ||||||||
| 输出 | |||||||||
| 输出数量 | 2 | ||||||||
| 输出信号 | 开关信号; 模拟信号; IO-Link | ||||||||
| 电气设计 | PNP | ||||||||
| 数字输出数量 | 1 | ||||||||
| 输出功能 | 常开/常闭; (可设定参数) | ||||||||
| 开关量输出DC电压降最大值 [V] | 2.5 | ||||||||
| 开关量输出DC的持续电流负载 [mA] | 200 | ||||||||
| 模拟输出数量 | 1 | ||||||||
| 模拟电流输出 [mA] | 4...20, 可逆; (可调整量程) | ||||||||
| 负载最大值 [Ω] | 500 | ||||||||
| 模拟电压输出 [V] | 0...10, 可逆; (可调整量程) | ||||||||
| 负载电阻最小值 [Ω] | 2000 | ||||||||
| 短路保护 | 有 | ||||||||
| 短路保护类型 | 热量，脉冲式 | ||||||||
| 过载保护 | 有 | ||||||||
| 测量/设定范围 | |||||||||
| 探杆长度L [mm] | 100...1600 | ||||||||
| 感应范围A [mm] | L-40 | ||||||||
| 无效范围 I1 / I2 [mm] | 30 / 10 | ||||||||
| 测量频率 [Hz] | 4 | ||||||||
| 设定范围 | |||||||||
| 开关点, SP [mm] | ≥ 15...L-30 | ||||||||
| 复原点, rP [mm] | ≥ 10...L-35 | ||||||||
| 设定步距 [mm] | 5 | ||||||||
| 迟滞 [mm] | > 5 | ||||||||
| 精度/偏差 | |||||||||
| 重复精度 [mm] | ± 5 | ||||||||
| 测量误差 [mm] | ± 7 | ||||||||
| 偏移误差 [mm] | 5 | ||||||||
| 分辨率 [mm] | 1 | ||||||||
| 零信号(电压) [V] | 0 | ||||||||
| 零信号(电流) [mA] | 4 | ||||||||
| 全信号（电压） [V] | 10 | ||||||||
| 全信号（电流） [mA] | 20 | ||||||||
| 温度变化率 /10 K | ± 0.2 % | ||||||||
| 接口 | |||||||||
| 通信接口 | IO-Link | ||||||||
| 传递类型 | COM2 (38,4 kBaud) | ||||||||
| IO-Link revision | 1.1 | ||||||||
| SDCI标准 | IEC 61131-9 CDV | ||||||||
| 外形 | 无轮廓 | ||||||||
| SIO模式 | 有 | ||||||||
| 必需的mater port type | A | ||||||||
| 模拟过程数据 | 1 | ||||||||
| 二位输出过程数据 | 1 | ||||||||
| 处理周期最小值 [ms] | 2.3 | ||||||||
| 支持的DeviceID |
| ||||||||
| 工作条件 | |||||||||
| 环境温度 [°C] | -25...60 | ||||||||
| 存储温度 [°C] | -40...85 | ||||||||
| 外壳防护等级 | IP 67 | ||||||||
| 认证/测试 | |||||||||
| EMC电磁兼容 |
| ||||||||
| 抗冲击 |
| ||||||||
| 抗震 |
| ||||||||
| MTTF [年] | 196 | ||||||||
| UL认证 |
| ||||||||
| 机械技术数据 | |||||||||
| 重量 [g] | 346.5 | ||||||||
| 原材料 | 不锈钢(1.4301/304); 不锈钢(1.4404 / 316L); FKM; PBT; PC; PEI; TPE / V | ||||||||
| 材料(接液部件) | 不锈钢(1.4305/303); 探头连接: 不锈钢(1.4435 / 316L); PTFE; FKM | ||||||||
| 系统接口 | 3/4" NPT | ||||||||
| 显示器/操作件 | |||||||||
| 显示 |
| ||||||||
| 注释 | |||||||||
| 说明 | 请参阅“下载”下的技术说明 | ||||||||
| 包装单位 | 1 件 | ||||||||
| 电气连接 | |||||||||
| 接口 | 接插件: 1 x M12; 触头: 镀金的 | ||||||||

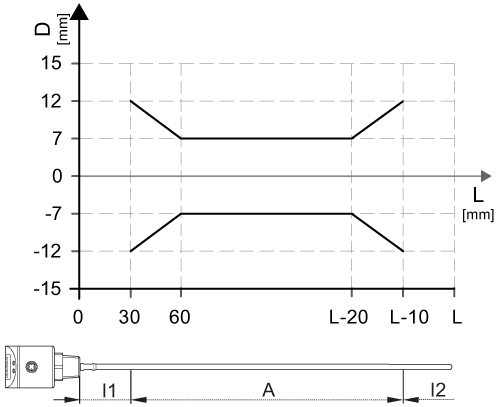

| 图表 | |||||||||
| |||||||||
| 产品认证 | |
|---|---|
| CE认证 | √ |
| EAC认证 | √ |
| CUL认证 | √ |
| IOLINK认证 | √ |
| CRN认证 | √ |
