• 适用于控制器、传感器、执行器和工业电子器件的调制电源
• 得益于高效率的低功率损耗
• 高干线缓冲时间
• 特别节省空间的设计
• 能量储备高

技术参数：

电气数据
频率AC [Hz]	47...64
工作电压公差 [%]	15...20
额定电压AC [V]	< 400
输入电压范围AC [V]	380...480
输出电压DC [V]	24...28
防护等级	I; (IEC 61140)
过压保护	有; (< 32 DC)
输出电压 [V]	可设定; 输出电压根据SELV, PELV标准
输出电压最小值时的输出电流最大值 [A]	10
输出电压最大值时的输出电流最大值 [A]	8.6
输出电压最小值时的输出电流最大值 [A]	12
输出电压最大值时的输出电流峰值 [A]	10.3
输出功率（**） [W]	240
输出功率(峰值) [W]	288
注意输出功率(峰值)	≤ 45 °C允许持续，>45°C <1分钟，每10分钟
功率因数(额定电压400 V AC / 50 Hz)	0.53
注意功率因数(额定电压400 V AC / 50 Hz)	带对称三相电压
功率因数(额定电压480 V AC / 50 Hz)	0.52
注意功率因数(额定电压480 V AC / 50 Hz)	带对称三相电压
功率储备 [%]	20
输出电路的数量	1
剩余波纹最大值 [mV]	50
接通峰值电流(额定电压400 V AC / 60 Hz) [A]	4
接通峰值电流(额定电压480 V AC / 50 Hz) [A]	4
接通电流限制	有
效率(额定电压400 V AC / 60 Hz) [%]	92.8
效率(额定电压480 V AC / 50 Hz) [%]	92.9
外部输入保护	≤ B-6 A / ≤ C-3 A
Derating降低额定值 [W/K]	6 (60...70 °C)
断电保持时间(额定电压400 V AC / 60 Hz) [ms]	34
断电保持时间(额定电压480 V AC / 50 Hz) [ms]	54
输入电流(额定电压400 V AC / 60 Hz) [A]	0.7
输入电流(额定电压480 V AC / 50 Hz) [A]	0.6
功率损耗(额定电压400 V AC / 60 Hz) [W]	18.6
功率损耗(额定电压480 V AC / 50 Hz) [W]	18.3
反馈保护 [V]	35
输出
短路保护	有
过载保护	有
过载状态	恒定输出电流
类型DC-OK信号	继电器输出
DC OK信号的可靠性	60 V DC (0.3 A) / 30 V DC (1 A) / 30 V AC (0.5 A)
工作条件
环境温度 [°C]	-25...70
注意环境温度	请观察对流的可用空间（请参见操作使用说明书）
存储温度 [°C]	-40...85
允许***相对空气湿度 [%]	95; (IEC 60068-2-30)
外壳防护等级	IP 20; (EN 60529)
污染度	2; (IEC 62103: 不允许导电性污物)
认证/测试
EMC电磁兼容	EN 61000-6-1 EN 61000-6-2 EN 61000-6-3 EN 61000-6-4 EN 61000-3-2 等级A
抗振强度	IEC 60068-2-6 ±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
抗冲击	IEC 60068-2-27 30 g 6 ms / 20 g 11 ms
功率因数校正(PFC)	符合
机械技术数据
重量 [g]	883
安装方式	导轨; (TH35 (EN 60715))
尺寸 [mm]	124 x 62 x 122.5
原材料	钢板
显示器/操作件
显示	DC-ok 1 x LED
注释
注释	输出串联仅适用于相同产品至最大值150 V DC总电压
包装单位	1 件
电气连接
接口	螺丝接线端子:
图表

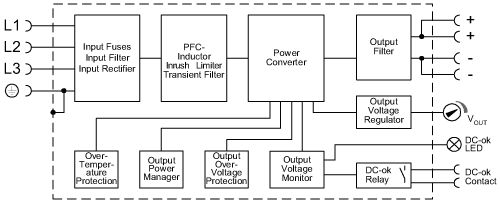

方框图

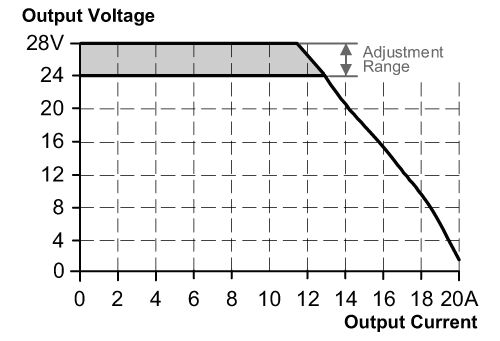

输出曲线

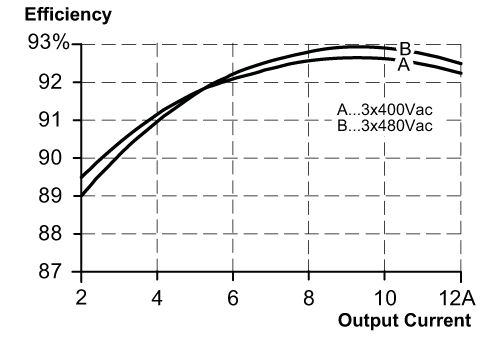

效率/功率损耗特性

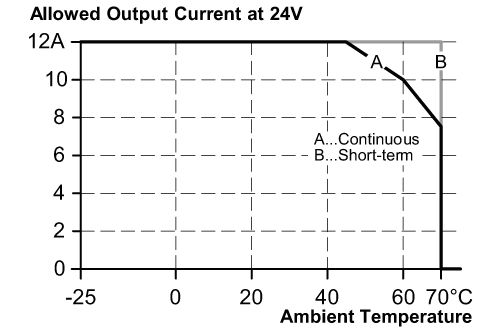

降低额定值特征

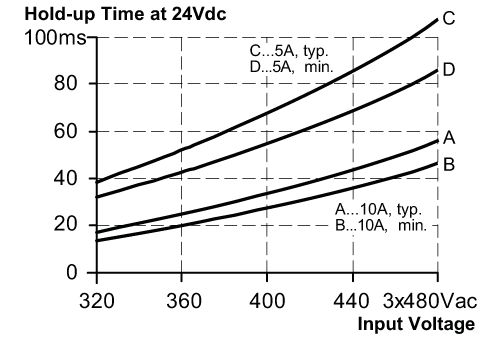

电源缓冲时间的特性曲线
