• 特别短的外壳，直径仅有 4 mm
• 用于空间受限的情况
• 节省空间的连接技术
• 坚固的不锈钢外壳，适用于严苛的工业环境
• 极高的开关频率

技术参数：

产品特征
电气设计	PNP
输出功能	常开
感应距离 [mm]	1.5
外壳	圆柱形的
尺寸 [mm]	Ø 4 / L = 27
电气数据
工作电压 [V]	10...30 DC
电流损耗 [mA]	10; (24 V)
反相保护	有
输出
电气设计	PNP
输出功能	常开
开关量输出DC电压降最大值 [V]	3
开关量输出DC的持续电流负载 [mA]	100
开关频率DC [Hz]	1800
短路保护	有
短路保护类型	脉冲
过载保护	有
监控范围
感应距离 [mm]	1.5
实际感应距离 Sr [mm]	1.5 ± 10 %
工作距离 [mm]	0...1.2
精度/偏差
校正系数	钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3
迟滞 [Sr的百分比]	< 15
开关点偏移 [Sr的百分比]	-10...10
工作条件
环境温度 [°C]	-25...80
外壳防护等级	IP 67
认证/测试
EMC电磁兼容	EN 60947-5-2 EN 55011 等级B
MTTF [年]	835
UL认证	Ta 0...40 °C 电源 Class 2 文件数量UL E174191
机械技术数据
重量 [g]	54.5
外壳	圆柱形的
安装	非齐平安装
尺寸 [mm]	Ø 4 / L = 27
原材料	外壳: 特种钢; 感应面: POM
显示器/操作件
显示	开关状态 4 x 90° LED, 红色
附件
供货范围	安装夹子: 1
注释
包装单位	1 件
电气连接
接口	电缆: 2 m, PVC; 3 x 0.14 mm²
图表

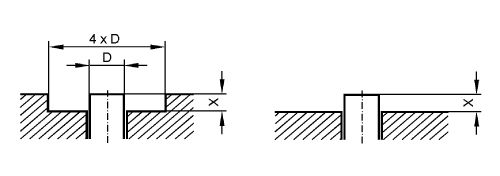

安装	如果Sr变化<10％，则必须保持以下可用空间 铁磁材料 X > 1.5 mm 其他金属 X > 3.0 mm
