• 极长量程
• 直观地对灵敏度和开关延迟时长进行设定
• 可编程亮通/暗通模式
• 带有输出检查功能，发现污染或不当调节
• 用于检查运行、开关状态和功能的 LED 显示

技术参数：

产品特征
光线种类	红外线
外壳	矩形的
尺寸 [mm]	90 x 30 x 70
应用
特殊的性能	功能监控输出
功能原理	对射式光电开关
电气数据
工作电压 [V]	10...36 DC
电流损耗 [mA]	< 50
防护等级	II
反相保护	有
光线种类	红外线
波长 [nm]	880
输出
电气设计	PNP/NPN
输出功能	亮通和暗通模式; (可选)
功能监控输出	有
用于功能监控输出的当前负载最大值 [mA]	10
开关量输出DC的持续电流负载 [mA]	250
双工工作的当前负载最大值 [mA]	100
开关频率DC [Hz]	300
短路保护	有
短路保护类型	脉冲
过载保护	有
监控范围
发射器/接收器	接收装置
检测距离 [m]	< 50
检测距离可设	有
工作条件
环境温度 [°C]	-25...60
外壳防护等级	IP 65
认证/测试
EMC电磁兼容	EN 60947-5-2 EN 55011 等级B
MTTF [年]	399
机械技术数据
重量 [g]	281
外壳	矩形的
尺寸 [mm]	90 x 30 x 70
原材料	PPO 改良的
透镜材料	PMMA
透镜校准	侧面的镜组
显示器/操作件
显示	开关状态 1 x LED, 黄色 操作 1 x LED, 绿色 功能 1 x LED, 红色
附件
供货范围	角撑架: 1, E20514 螺丝刀
注释
包装单位	1 件
电气连接
接口	接线端子: ...1.5 mm²; 电缆护套: Ø 4.5...10 mm; 电缆插接式接头: M16 X 1.5
图表

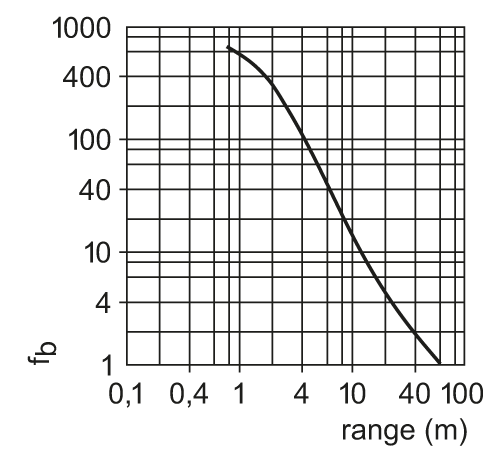

过量增益图
