产品型号

水冷高真空插板阀

主要用途

此系列阀门有手动和气动两种驱动方式，在结构上设计合理，外形上美观，并具有动作平稳、冲击振动小，能够在温度较高的环境下使用。

产品特点

采用摆杆均匀分布支撑结构，阀门开启冲击振动小，噪声低；

四滚轮支撑运动机构，动作平稳，运动噪声小；

阀体采用不锈钢内部焊接，漏率小；

采用水冷结构，可以用在热量较大的场合。

主要参数

适用范围：

1×10^-6Pa～1.2×10⁵Pa
打开时插板上的压差：≤3×10³Pa任意方向

阀体和阀座漏率：1.3×10^-7Pa·L·s^-1

阀体烘烤温度：

打开时≤200℃；关闭时≤150℃

建议**维修前循环次数：10，000次

安装位置：任意

电源：

-气动驱动：交流220V 50Hz，6W或直流24V，3W

（除了上述规格外，特殊规格可定做）

压缩空气（只适用于气动）

0.4～0.7MPa

阀门开启或关闭时间

根据阀门通径而定；

阀门位置指示

-手动驱动：带有启闭位置指示（机械式）

-气动驱动：带有启闭位置指示开关（磁性开关）

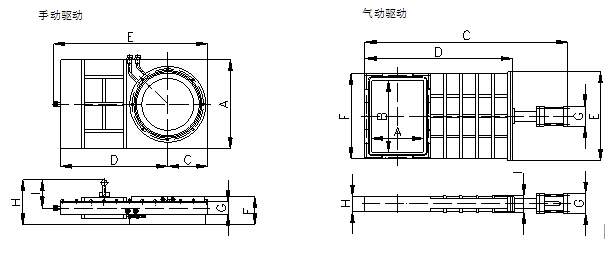

规格尺寸
