检测对象：各种热电偶、热电阻、电流、电压等信号
通讯方式：4G、WIFI、LORA、ZIGBEE、以太网、RS485
精度：最高可达0.02%（详情咨询销售人员）
相关证书：CE证、ROHS证、设计专利
尺寸：117.6*78.5mm
产品简介：TP1608采集模块采用24位高精度AD采样芯片，精度可达到万分之五，差分隔离技术，让采样更稳定，更精准。通道类型支持热电阻信号、热电偶信号、电流信号、电压信号任意切换。
应用领域：TP1608采集模组广泛用于工业自动化设备，及精密自动化系统中采集相关数据。
新TP1608系列模组
TP1608采集模组分为主机TP300和数据采集模块TP1608组成，TP1608采集模块采用24位高精度AD采样芯片，精度可达到万分之五，差分隔离技术，让采样更稳定，更精准。通道类型支持热电阻信号、热电偶信号、电流信号、电压信号任意切换。通道个数自由组合，最大支持256通道同时采集。
7种 通讯方式支持无线、有线共7种通讯方式，真正的为现场为 应用而存在的采集模组；支持WIFI、以太网、4G、2G、LORA、ZIGBEE、RS485多种通讯
万分之五 高采样精度还原现场可真实的数据是TP1608采集模组最基础而朴实的功能之一
支持256 路同时采集采用模块化设计，单个模组可支持256路数据采集，带来更丰富得扩展性和更高得现场应用可能
20种 信号采集采集卡内部嵌入20种类型信号采集，一个模块即可解决市面大部分模拟信号得采样
7*24 小时抗高压工作通道与电源3000V耐压防护，通道间400V交直流防护，380V交直流带电测试不再是问题，更无需做绝缘保护
多种国际性 认证证书产品经过CE、FCC、ROSH认证，获得数据采集系统国家专利
TP1608模组与数据采集现场的各种应用

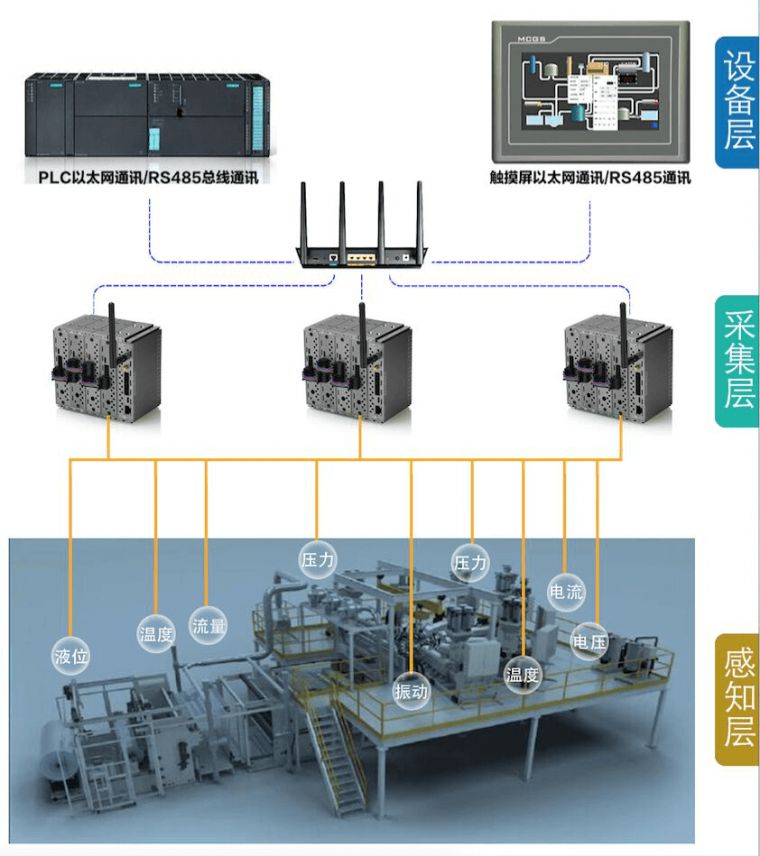

1、监控PLC、触摸屏及其他二次仪表监控

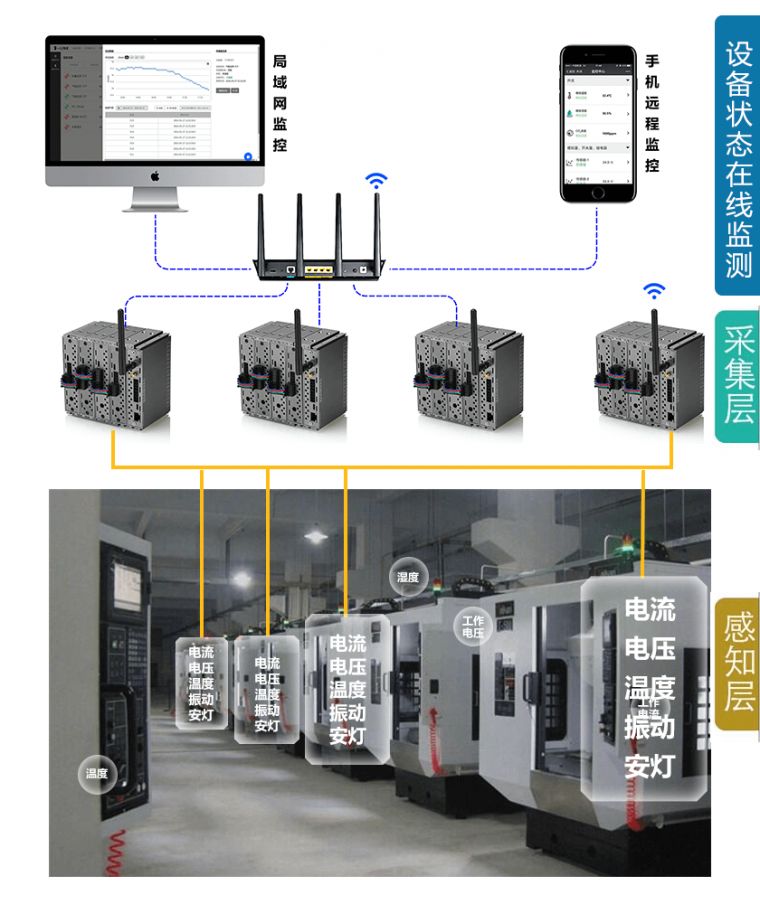

2、WIFI+以太网局域网（物联网）
3、ZIGBEE无线分散式数据监控

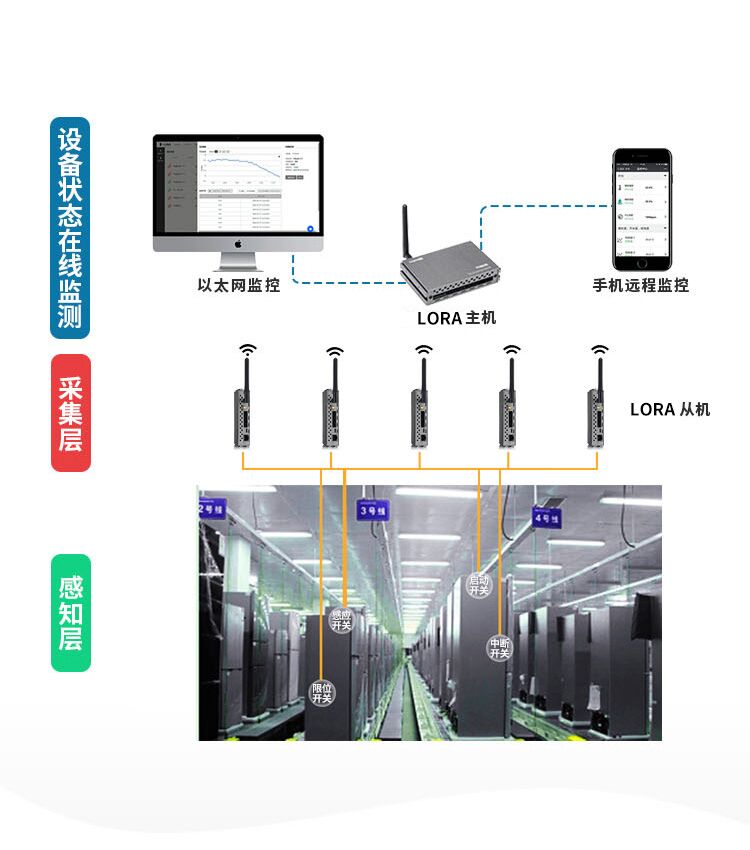

4、LORA无线分散式数据监控
技术参数
选型说明
产品型号 | 型号说明 | 备注 |
|---|---|---|
| TP1608P-AI-A | RS485通讯 、USB通讯 | 标配 RS485、TYPE-C 接口 |
| TP1608P-AI-Z | ZIGBEE无线通讯 | |
| TP1608P-AI-L | LORA无线通讯 |
规格参数
通信接口特性：
(1) RS-485接口
RS-485(2线)双口并联 通讯参数:9600bps 8,N,1
可达通信距离：1.2公里
通讯协议：ASCII协议、Modbus RTU协议
设备地址范围：1～255
RS-485通信线上浪涌、静电（4000V）保护(2) USB接口（金属外壳标配）
标准TPYE-C接口，可用于通讯、参数配置、设备供电
通讯参数：9600bps 8,N,1
通讯协议：ASCII协议、Modbus RTU协议数据采样口特性：
通道数: 8路差分
AD等级：24位高精度专用IC
采样模式：轮巡式独立采样
采样对象：见下表1
采样精度：见下表1
采样速率：8HZ
通道间隔离电压：400V AC/DC
与供电电源隔离电压：1500V DC
故障与过压保护：承受电压±15V
输入阻抗：大于2M（电压型） 小于50Ω（电流型）
温漂：±25PPM/℃
年漂：±100ppm/Y
静电防护：2000V
电源特性：
电源：直流＋8V～＋28Vdc（端子）、+5V（USB）
功耗：0.15W
电源反向保护、错接保护环境特性：
工作环境：-20℃～70℃ 0～95%RH无结露
储存环境：－25℃～85℃ 0～90%RH无结露
机械特性：
壳体材料：ABS/铝型材
外壳颜色：暗灰色/锖色
尺寸：90*63*25mm/121.7*80*25.6mm
嵌壳体安装方式：嵌入式/国标C45导轨安装
防护等级：IP40
防火等级：UL94
认证资料：
通过CE、FCC、ROSH认证
输入类型 | 可以测量的范围（示值范围） | 测量精度（引用误差、 **误差） | ASCII协议示值以及分辨率 | Modbus协议有效数据位 |
|---|---|---|---|---|
0-10V
| -0.5V至+11.000V | 0.001%F.S ±0.0001V | +01.000 1digit | 0.01% |
0-5V
| -0.5V至+5.500V | 0.02%F.S ±0.0001V | +01.000 1digit | 0.01% |
±20mV
| -21mV至+21mV | 0.0025%F.S ±0.001V | +10.000 1digit | 0.1% |
±100mV
| -110.0mV至+110.0mV | 0.0005%F.S ±0.001mV | +099.00 1digit | 0.1% |
4-20mA
| 3mA至+21.00mA | 0.005%F.S ±0.001mA | +01.000 1digit | 0.1% |
K
| -60℃至+1372℃ | 0.05%F.S ±0.5℃ | +1000.0 1digit | 1% |
J
| -200℃至+1200℃ | 0.05%F.S ±0.5℃ | +1000.0 1digit | 1% |
E
| -200℃至+1000℃ | 0.05%F.S ±0.5℃ | +0999.0 1digit | 1% |
T
| -200℃至+400℃ | 0.1%F.S ±0.5℃ | +0300.0 1digit | 1% |
N
| -200℃至+1300℃ | 0.05%F.S ±0.5℃ | +0300.0 1digit | 1% |
w
| +1500℃至+2315℃ 0℃至+1500℃ | 0.2%F.S ±1.1℃ 0.1%F.S ±1℃ | +1000.0 1digit | 1% |
R
| +300℃至+1768℃ 0℃至+300℃ | 0.1%F.S ±0.8℃ 0.5%F.S ±1.6℃ | +1000.0 1digit | 1% |
S
| +300℃至+1768℃ 0℃至+300℃ | 0.1%F.S ±0.9℃ 0.5%F.S ±1.6℃ | +1000.0 1digit | 1% |
B
| +600℃至+1820℃ +400℃至+600℃ | 0.1%F.S ±1.0℃ 1%F.S ±1.7℃ | +1000.0 1digit | 1% |
Pt100
| -200℃至+660℃ | 0.05%F.S ±0.3℃ | +0300.0 1digit | 1% |
CU50
| -50℃至+150℃ | 0.2%F.S ±0.3℃ | +0100.0 1digit | 1% |
Pt1000
| -200℃至+300℃ | 0.1%F.S ±0.3℃ | +0100.0 1digit | 1% |
测
量
范
围
| 预热时间 | 30分以上 |
周围使 | -20℃至+70℃ |
周围使 | 0至95%RH（没有结露） |
环境适
应能力
外观尺寸
产品尺寸
