QGZ-65自动金相试样切割机是集手动和自动于一体的精密切割机，整机采用机电分离结构，设计合理，有效保护电气安全，维护保养方便。主轴高度可调， Y轴自动精确控制，切割完成可自动归位。具备自动智能进给，可根据材料硬度自动调节转速，避免堵转。适用于各种形状、尺寸和材料的样品切割，切割后的试样表面光亮、平整，无烧伤，是切割试样的理想设备。
产品特点：
- 整机采用厚板材制造，坚固平稳；
- 7寸彩色高清触摸屏，显示直观，操作便捷；
- 手自动一体，进刀方式灵活；
- Y轴自动智能进给，根据材料硬度，自动调节转速，避免堵转；
- Z轴可手动调整，适用于各种大小的砂轮切割片，并可于切割片损耗时进行补偿，有效提高切割片的利用率；
- 防爆透明观察窗，开盖骤停保护，安全可靠；
- 可调节LED灯照明，实现对整个切割室所用区域的有效照明；

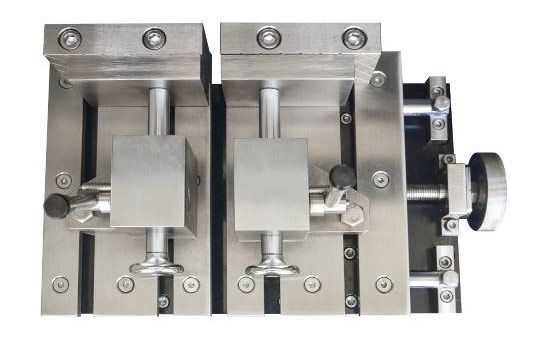

- 标配双边快速夹具和T型槽工作台，操作便捷，耐腐蚀，易更换；
- 三道可调节冷却水路，防止试样烧伤，独立清理水枪，便于清理；

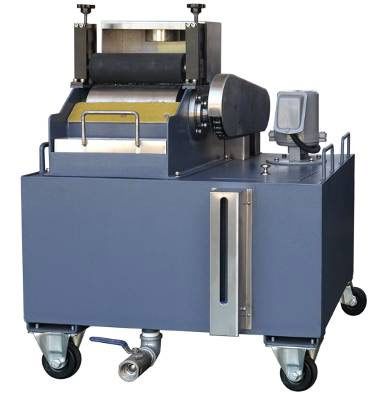

- 移动式循环冷却水箱，有效过滤，防止试样烧伤。
适用范围：
适用于各种黑色金属、有色金属、热处理件、锻造件、半导体、晶体、陶瓷和岩石等样品。
主要参数：
| 型号 | QGZ-65 |
切割方式 | 手动/自动，平台Y向进给 |
切割模式 | 连续切割，脉冲切割 |
进给速度 | 手动控制/自动可调1～240mm/min（最大速度为零负荷状态） |
切割片尺寸 | Φ300×2×Φ32mm |
最大切割直径 | Φ65mm |
Y轴行程 | 235mm |
Z轴行程 | 35mm（砍式） |
主轴转速 | 500～3000r/min |
电机功率 | 2kW |
切割平台尺寸 | 350×220mm，12mmT型槽 |
切割夹具 | 快速夹具，钳口高度60mm |
显示及控制 | 7寸触摸屏显示及控制 |
输入电源 | 380V, 50Hz, 10A, 三相五线 |
外形尺寸 | 800×760×1370mm |
主机重量 | 280kg |
水箱容量 | 60L |
水泵流量 | 25L/min |
水箱尺寸 | 565×360×600mm |
水箱净重 | 27kg |
标准配置：
| 名称 | 规格 | 数量 |
主机 | 1台 | |
水箱 | 1台 | |
切割片 | Φ300×2×Φ32mm， | 2片 |
切削液 | 3kg | 1桶 |
呆板手 | 36mm，14×17mm，24×27mm | 各1把 |
进水管 | Φ20mm | 1根 |
出水管 | Φ48mm | 1根 |
说明书 | 1份 | |
合格证 | 1份 |
选配耗材：
| 名称 | 规格 |
树脂砂轮片 | (300×1.5×32)(300×2×32) |
碳化硅砂轮片 | (300×1.5×32)(300×2×32) |
白刚玉砂轮片 | (300×1.5×32)(300×2×32) |
铬刚玉、单晶玉砂轮片 | (300×1.5×32) |
金刚石砂轮片 | (300×1.5×32) |
CBN砂轮片 | (300×1.5×32) |
切削液 | Z0703B合成重负荷切削液 |
选配件:

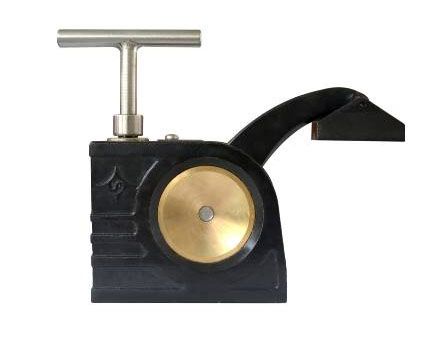

 垂直夹具 |
|
|
