详细技术参数

详细描述

一、设备特点及主要用途

基本原理与用途：在真空或气氛保护情况下对物料进行无污染热处理的设备，可以在氮气、氩气，氢气等气氛下烧结。主要应用于高温气氛烧结、高温真空烧结、透明陶瓷等材料烧结。

二、结构组成

炉体、炉盖、炉底、真空系统、控制系统、冷却系统、发热体及隔热屏等。

三、结构说明

1、炉体：为立式炉壳，其内、外层均为304不锈钢做成的圆筒，外层镜面抛光处理。内外筒与前后法兰焊成一个整体，炉体开有电极孔、抽气孔、放气孔、热电偶孔、红外孔及观察孔等，各接口的材质均为不锈钢。

2、炉盖：由内外封头和法兰焊成，中间可通水冷却，炉盖开启装置。

3、炉底：由内外封头和法兰组成，中间通水冷却，下部设有充放气孔，固定在炉体下部，设有电极引出装置。

6、发热体及隔热屏：发热元件采用高纯片制作而成，有效增加辐射面积，保证温区的均匀性。隔热屏最里面一层采用钨板，其他的采用模板和不锈钢板制作。

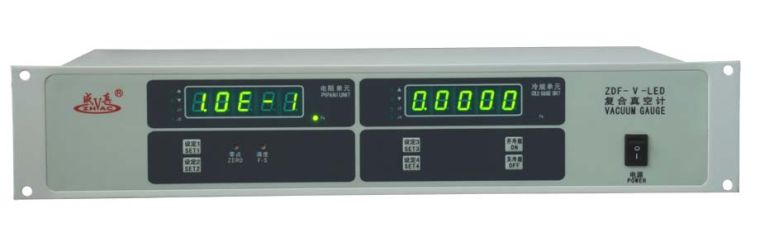

7、真空系统：主要由直联泵、分子泵或扩散泵，气动挡板阀、气动截止阀、数显复合真空计、真空管路、放气阀、支架等组成；真空管道与泵之间采用金属波纹软管快速接头联接（减缓震动）。

四、控制系统：

A：电脑自动控制系统（选配）

全自动PLC+平板触摸电脑控制（XP）系统，可以手动自动切换。特点如下：

（1）、控制系统软件是由我公司自行开发，人机界面操作系统，画面友好，操作简单，运行速度快，可对炉内工况进行实时监测，系统稳定可靠。

（2）、软件彩色模拟屏显示，工业级平板电脑，反应速度快、抗干扰能力强、温度显示及真空阀的控制都集成模拟屏上操作。

（3）、本设备可采纳温度曲线、功率曲线、真空度曲线、水温曲线、气压曲线和烧结时间等曲线，方便用户根据历史曲线分析烧结工艺。数据可以自动生成excel文件，可通过usb接口考出。

4、控温方式为1700℃以下热电偶控温，1700℃以上红外仪表自动控制，高低温自动转换。

5、通讯接口丰富，如RS232、RS422、CAN、LAN、USB等，易于和其它设备组网应用。软件控制界面形象化，能够动态显示工作流程，方便直观。

6、软件终身免费升级。

B：标准配置：手动+仪表自动控温方式，1700℃以下热电偶控温，1700℃以上红外仪表自动控制，高低温自动转换。

五、水冷系统：炉体、上下端盖采用夹层水冷的结构形式，在进出水主管路上安装水压继电器及压力表，同时与控制柜连接，异常状态时报警。能够定性的观察各分水路的水流大小。整个水冷系统确保各分路回水温度不高于40℃（进水温度20℃）。水冷系统主进直径40mm、回水管直径50mm（进水压力0.4MPa）。
