Z8抑菌圈(抗生素效价)测量仪是迅数科技推出的新一代抑菌圈测量仪。它放弃了传统的一次六碟扫描方式，回归效价测量的精髓：高清晰成像，高精度测量。

高保真镜头、高像素芯片、三色LED照明、悬浮式暗视野，确保了抑菌圈影像的锐利。

自动检测、拟圆逼近、人工检测、边缘探测校正，适应缺损圆、毛边圆等多种实际应用中的复杂问题，提高效率，并确保了抑菌圈测量的精度。

抑菌圈高清晰成像

l 1000万像素真彩CMOS，高保真大光圈镜头，确保抑菌圈高清数字成像。

l “悬浮式暗视野系统”可以使透明的抑菌圈与白色的底层菌形成黑白高反差，增加图像的锐度。

l 三色LED光源取代冷阴极荧光灯，使用寿命长达10万小时，无频闪、无辐射、不含汞、更环保。

抑菌圈高精度测量

Szone多模式测量技术

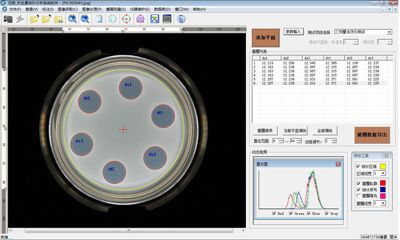

管碟扩散法要求抑菌圈：圆而边缘清晰，但实验中仍会出现抑菌圈轮廓不清晰、破裂等情况。迅数Szone多模式抑菌圈测量技术，运用三种不同的高速算法，精确找到构成抑菌圈边缘的像素点，从而完成高精测量。

自动检测：基于抑菌圈轮廓的精确边缘检测，适合边缘清晰、标准圆形抑菌圈

拟圆逼近：基于抑菌圈轮廓的圆形拟合逼近，适合边缘破裂、非标准圆形抑菌圈

人工检测：鼠标点击抑菌圈边缘上三点成圆，适合边缘模糊的抑菌圈

抑菌圈边缘探测校正：适合在高倍放大下，通过边缘调节，确保获得最准确的边缘检测

边缘调节(未调整) 边缘调节(微调后)

保证数据安全的效价计算

l 符合中国药典2020版的二剂量法、三剂量法及合并计算；符合美国药典的一剂量法效价检测

l 仪器检测精度高，重复测量相对误差≤0.002mm ；均匀性自检相对误差≤0.1%

l 注重数据安全，严格管理使用者权限和数据修改权限。抑菌圈图像数据库存储，可根据编号、日期、名称检索

仪器主要功能与技术指标

l 成像系统

Ø 图像传感器：1000万像素CMOS，真彩

Ø 光学镜头：8mmF/1.4、高精度高保真、畸变<-1%

Ø 图像拍摄环境：全封闭、无日光干扰、自动居中、暗箱拍摄

Ø 内置光源：三色LED混合柔光、悬浮式暗视野拍摄系统(迅数专利)

l 抑菌圈测量模式
Ø 自动检测：基于抑菌圈轮廓的精确边缘检测，适合边缘清晰、标准圆形抑菌圈

Ø 拟圆逼近：基于抑菌圈轮廓的圆形拟合逼近，适合边缘破裂、非标准圆形抑菌圈

Ø 人工检测：鼠标点击抑菌圈边缘上三点成圆，适合边缘模糊的抑菌圈

l 抗生素效价测定种类
Ø 一剂量法效价检测：适合美国药典

Ø 一剂量法效价检测：适合美国药典

Ø 二剂量法效价检测：适合中国药典2020版

Ø 三剂量法效价检测：适合中国药典2020版

Ø 合并计算检验：适合中国药典2020版

l 仪器检测精度
Ø 重复性自检：相对误差≤0.01%、重复测量相对误差≤0.002mm

Ø 均匀性自检：相对误差≤0.1%

Ø 效价重复测量相对误差≤0.3%

Ø 台间测量差异≤0.2%

l 数据库管理
Ø 数据存储/查询：可将检测图像保存到数据库；并可按日期、编号、名称搜索查询以往的检测图像

Ø 效价换算导出：可将抑菌圈检测及效价计算结果导出到专用Excel表，并可打印报告

Ø 数据安全：双重密码保护，操作者使用权限,管理员数据修改权限

l 标定与边缘探测
Ø 默认标定：仪器出厂时设置

Ø 用户自定义标定：根据培养皿和琼脂高度，用户可进行微调标定

Ø 抑菌圈边缘探测校正：适合高倍放大情况下，修正边缘模糊的抑菌圈

l 辅助功能
Ø 图像调节：灰度图、负相图转换；RGB分量调节

Ø 图像增强：图像自适应增强、菌落边缘锐化、背景平整

Ø 图像滤波：图像高通滤波、低通滤波、高斯滤波、中值滤波、队列滤波

Ø 边缘检测：菌落Sobel检测、Robert检测、Laplace检测、垂直-水平检测

Ø 形态学运算：腐蚀、膨胀、开运算、闭运算

Ø 文字嵌入：中英文文字输入，字型、大小、颜色可调

Ø 图形嵌入：直线、矩形、圆形、任意多边性图形绘制、嵌入

l 仪器规格与配置
Ø Z8抑菌圈测量仪 1台

Ø 适合培养皿：标准的90-100mm

Ø 品牌商务液晶电脑

Ø 测量分析软件一套

Ø 仪器尺寸：宽×高×深=340×430×400mm

Ø 仪器重量：6公斤
