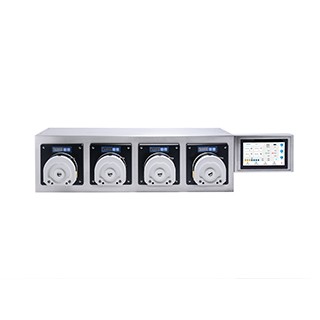

蠕动泵灌装系统UTF02
关注：5
型号：UTF02
品牌：创锐
产地：保定
UTF02是创锐泵业自主研制的智能灌装型蠕动泵和控制器。该系统标准驱动单元为4通道（2 3 4 5 6）可选，且最多可扩展至32通道。可安装YZ系列、DG系列、TX315、LP15、LP25等多种泵头,适配多种规格的软管，为客户提供多种选择满足多种应用。主控制器采用7寸或10寸工业触摸屏，操作简单清晰易上手，功能多样易使用。
单个执⾏单元 >> 主控制器 >> 单组灌装系统执⾏单元 >> 单组灌装系统执⾏单元 >> 多组灌装系统执⾏单元
灌装系统特点：
| 独⽴驱动单元，⽅便机械配套 | 单通道独⽴缺瓶⽌灌功能 |
| 独⽴按键设置地址/微调流量 | 灌装过程可进⾏微调/校准 |
| 可级联结构⾄32通道 | 运⾏稳定，超强抗⼲扰⼒ |
| 联机/脱机灵活双⼯作模式 | 故障报警，保障安全⽣产 |
| ⽀持内控/外控/通信控制 | 不锈钢壳体，坚固耐腐易清洁 |
主控制器特点：
| ⼤屏触控（7⼨/10⼨）简洁智能 | ⽀持客⼾参数⽅案保存及调取 |
| ⼿动触屏/通讯指令，双操作 | 提供⽐例调整/体积校准功能 |
| 任意控制各通道启/停、正/反转 | 提供灌装液量在线调整功能 |
| 任意控制单/多通道同时填充或回收 | 提供⽆线连接WIFI功能（选配） |
| ⽀持所有通道同时回吸（⻆度/延时） | RS485总线通讯接⼝，轻松外控 |
基本参数：
| 转速范围 | 0.1-600rpm |
| 流量范围 | 0.002-6000ml/min |
| 灌装精度 | <±2% |
| 流量微调范围 | 80%-120% |
| 操控⽅式 | 触摸屏主控制器+上下薄膜按键+⽆线/外控 |
| 显⽰⽅式 | 7⼨/10⼨⼯业触摸屏+四位LED数显 |
| 按键模式 | ⽐例调整模式和地址设置模式 |
| 控制模式 | 脱机模式、联机模式 |
| 校准⽅式 | ⽐例调整、体积校准 |
| 客⼾数据存储 | 20组 |
| 适⽤泵头 | YZ1515x、YZ2515x、DG系列、TX315、KZ25、LP15、LP25 |
| 出⼝压⼒ | 0.1-0.12MPa |
| 防护等级 | IP31 |
| ⼯作温度 | 0℃到40℃(32F到104F) |
| ⼯作环境湿度 | 20%-80% |
| 通讯接⼝ | RS485总线，触屏设置通讯地址、波特率、奇偶校验、停⽌位 |
| ⽆线连接 | WIFI(选配) |
| 通讯规约 | ModbusRTU标准协议 |
| 电源 | 控制器-AC90-260V/50/60Hz，单组系统-AC180-260V/50/60Hz |
| 电机 | 56闭环步进电机 |
| 电机电压 | DC 48V |
性能指标：
| 灌装液量 | 0.1ml-9999.99ml/次 | 显示调节分辨率：0.01ml |
| 灌装时间 | 0.1s-9999.9s/次 | 显示调节分辨率： 0.1s |
| 间隔时间 | 0.2s-9999.9s/次 | 显示调节分辨率：0.1s |
| 灌装次数 | 0-9999次 | “0”为无限循环 |
| 回吸角度 | 0-7200° | 显示调节分辨率：1° |
| 回吸速度 | 0-300rpm | 显示调节分辨率：1rpm |
| 回吸延时 | 0s-60s | 显示调节分辨率：0.1s |
尺寸参数：
单位（mm）
规格材质：
| 尺寸 | 主控器-220x63x138（mm） | 单组系统-760x305x210（mm） |
| 外壳材质 | 主控器-304不锈钢 | 壳体材质-304不锈钢 |
| 重量 | 主控器-1.35kg | 单组系统-25.1kg |
泵头选型：
泵管型号和计量参数：
| 泵管型号 | 内径 （mm） | 壁厚（mm） | 流量（ml/min） | 合适的瓶容量 | 灌装次数 |
| 15# | 4.8 | 2.4 | 0.3-1800 | 50-100ml/次 | 10-15次/分钟 |
| 24# | 6.4 | 2.4 | 0.5-3000 | 50-200ml/次 | 8-30次/分钟 |
| 35# | 7.9 | 2.4 | 0.7-4200 | 50-500ml/次 | 4-40次/分钟 |
| 36# | 9.6 | 2.4 | 1-6000 | 50-800ml/次 | 4-60次/分钟 |
产品发布日期：2026.03.25
保定创锐泵业有限公司
