注：SP60-4x 不属于医疗设备，不受食品及药品管理规章限制

通道数量：4

液量准确度：<=1.0%(1ml注射器及以上)

液量精确度：重复性误差<=0.05% (全行程，500ul注射器及以上)

液路材质：硼硅酸盐玻璃,PTFE,PFA,CTFE,ETFE,UHMW-PE

注射器接口：1/4”-28内螺纹接口

管路接口：1/4”-28内螺纹接口

额定行程：60mm

传动结构：滚珠丝杆传动

基本参数

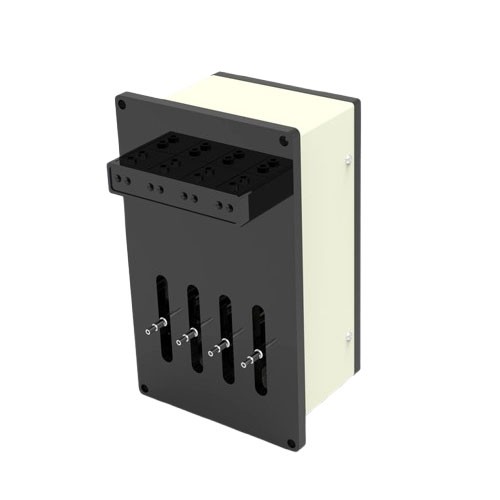

SP60-4x(A/B)是一款多通道工业注射泵，用于将精密流体传输的OEM产品。可同时安装4只10ml及以下的注射器。使用一体活塞滑块推动方式，以达到工作状态完全同步。可通过上位机对其进行控制，自动完成移液、稀释和分配功能。亦可将命令行保存于设备内部，通过拨码和编码位选择自动执行命令行。同时提供了WIFI(选配)/RS485/RS232/自动模式多种控制方式，广泛适用于多种工作领域。主要在设备、仪器中配套使用，尤其是程序化任务的过程自动化切换阀、面板安装，RS485/RS232/WIFI通讯控制产品具有CE认证，符合RoHS指令要求

主要指标

液量准确度：<=1.0%(1ml注射器及以上)

液量精确度：重复性误差<=0.05% (全行程，500ul注射器及以上)

液路材质：硼硅酸盐玻璃，PTFE,PFA,CTFE,ETFE,UHMW-PE

外形尺寸：(长*宽*高)167 x117 x274

重量：SP60-4B(金属)≤5.45kg

适用电源：DC24V,峰值2.0A

注射器及驱动

注射器接口：1/4”-28内螺纹接口

适用注射器规格：50uL,100uL,250uL,500uL ,1mL,2.5mL,5mL,10mL

注射器材料：硼硅酸盐玻璃，PTFE涂层的不锈钢推杆，PTFE或UHMW-PE推头

控制步数及分辨率(标准模式)：全程6000步，控制分辨率为1步(0.01mm)

控制步数及分辨率(定制)：全行程1000步，(订货说明)控制分辨率为1步(0.06mm)

额定行程：60mm

额定行程运行时间范围：2.0s-2000s

传动结构：滚珠丝杆传动

阀及阀驱动

阀换位时间：≤20ms(相邻两口之间)

阀类型：两位三通阀

液路最大承压参考值：0.1Mpa

管路接口：1/4”-28内螺纹接口

通信

通讯接口：RS485、RS232、WIFI(非标)

协议：OEM协议

通讯速率：9600bps/38400bps

通讯参数：数据位:8;校验位：无校验;停止位：1

固件功能

拓扑组网RS485、RS232最多支持15个泵组网，支持分组及单独控制，WIFI组网可根据网络协调，详情咨询我司。

暂停功能：增加“h”指令，可使活塞运行过程中暂停;通过“R”或“r”，可继续执行，实现设备的交互控制

操作和运输环境

工作环境温度：推荐环境温度15°C～40°C，低温运行需配置低温注射器

工作环境相对湿度：<80%RH,无结晶

存储环境温度：-20°C～65°C

存储环境相对湿度：<80%RH,无结晶
