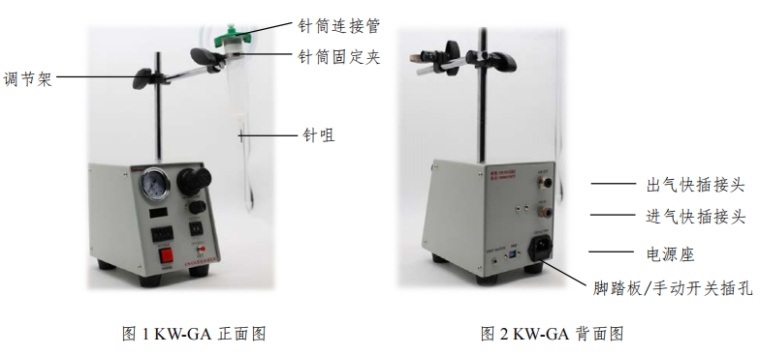

产品结构图

使用环境

· 产品工作环境要求清洁、低湿（温度 0-40℃，湿度＜85%）；

· 产品中接有高压电，维修前请断开电源；

· 所用胶液可能有毒、易燃，请按相关要求处理、操作。

安装方法

设备安装完成后，可按照下列步骤进行滴胶：

1）针筒安装：选择合适的针咀安装到针筒上；

2）液料注给：参照图 8 及相应的液料注给说明；

3）调试

a) 吐出方式：设定吐出方式编码器到 F1；

b) 电源连接：打开电源开关开启主机；

c) 气压调节：调节气压调节器使气压为 25psi 作为初次校准试验；

d) 按下“SHOT”直至液料均匀吐出，机器正常工作为止；

e) 滴点量调节：调整吐出时间拨码键、气压调节器和针咀粗细，获得合适液料吐出量,F1 吐出方式除外；

f) 真空回抽力：调整真空控制器使液料吐出时不会有液滴渗出了为止；

g) 自动定时：若需自动定时控制，可通过吐出时间拨码键和间隔时间拨码键来配合实现，F1 吐出方式除外；

4）滴胶

技术参数
