AF-10MT-GD2可编程逻辑控制器
关注：1021
型号：AF-10MT-GD2 / AF-20MT-GD2
品牌：ARRAY(亚锐)
产地：南京
产品别名：AF-20MT-GD2可编程逻辑控制器
性能特色
·密码保护
·可拆卸式液晶显示屏
·新增电源指示灯
·模拟输入精度提升
·实时钟精度提升
·运行速度提升
·2路485接口和1路编程口
·支持亚锐文本显示器
·支持标准Modbus RTU协议
技术参数
| 项目 | AF-10MT-GD2 |
| AF-20MT-GD2 | |
| 浪涌抗扰度 | 2kv(共模)、1kv(差模)，3级(IEC61000-4-5) |
| 静电放电(外壳) | ±8kv(空气)/±6kv(接触)，3级(IEC61000-4-5) |
| 工作环境温度 | -10℃～+55℃ |
| 存储温度 | -40℃～+70℃ |
| 环境湿度 | 5%～95%RH |
| 外壳防护等级 | IP20(不防水) |
| 安装方法 | M3螺丝固定或标准导轨安装 |
| 尺寸规格(mm) | 71.6*90.4*51.3(10点)；126.4*90.4*51.3(20点) |
| 编程语言 | FBD |
| 点数 | 10点/20点 |
| 储存容量 | 127个FBD |
| 实时钟 | 160h |
| 密码保护 | AF-HMI界面输入密码加*星号表示 |
| 模拟处理 | 最多12路0-10V电压型 |
| 仿真监控 | 支持 |
| 通讯接口 | 2路RS485和1路编程下载口 |
| 通讯速率 | 9600bps/19200bps |
| 通讯协议 | 自定义协议/MODBUS RTU |
| 电源部分 | |
| 额定电压 | DC12-24V |
| 允许范围 | DC10-28V |
| 电源功耗 | <2w |
| 数字量输入 | |
| 输入类型 | NPN/PNP |
| 输入信号0 | DC0-5V |
| 输入信号1 | DC10-24V |
| 隔离 | -- |
| 隔离组 | |
| 隔离电压 | |
| 数字量输出 | |
| 输出类型 | 晶体管(PNP) |
| 隔离方式 | -- |
| 模拟量输入 | |
| 输入类型 | (DC0-10V)/6路 |
| (DC0-10V)/12路 | |
产品选型
| AF-10MT-GD2 | DC12V-24V | 6点数字量(可作模拟量)输入 | 4点晶体管(PNP)输出 |
| AF-20MT-GD2 | DC12V-24V | 12点数字量(可作模拟量)输入 | 8点晶体管(PNP)输出 |
辅助模块
| AF-2322 | PC 232接口与FAB-2之间的通讯 |
AF-DUSB2 | PC USB接口与FAB-2之间的通讯 |
AF-HMI | 可拆卸液晶显示屏(用于显示I/O状态和修改参数) |

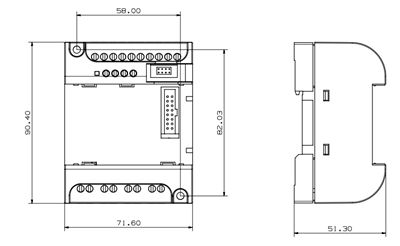

外形尺寸
以10点位例，20点和10点的宽度、高度均相同，其差别仅在于长度不同。
机型 | 尺寸(mm) |
10点 | 71.6*90.4*51.3 |
20点 | 126.4*90.4*51.3 |
产品发布日期：2026.01.24
亚锐电子（南京）有限公司
