SH-300是我公司自主研发的低成本高功能的文本显示器产品,主要用于连接可编程控制器PLC或具有串口通讯的智能控制器的一种小型人机界面,其通过文字、指示灯、功能键、棒状图和趋势图等元件来监视、设定和修改PLC内部寄存器的数值和继电器的状态，且采用了单色4.3”STN液晶屏,提供多国语言显示、参数设定、自定义等功能。
SH-300的开发软件基于Windows平台下，界面友好，简单易学，用户可在短时间内掌握使用。
个性的自定义功能
SH300提供完全开放的系统信息菜单结构，为用户全面地自定义信息菜单提供可能，您可以采用任何文字

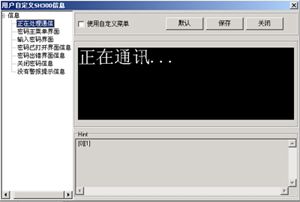

系统来编辑您的信息菜单，同时可根据您的需求来相应地改变菜单的坐标位置。自定义内置菜单画面如下图，
通过以上菜单画面可编辑您需要的菜单信息，以更改密码界面为例，如下：
多语言系统
SH300提供完全开放的多国语言菜单结构，为用户全面地自定义菜单提供可能。您可以采用中国、捷克、
荷兰、英国、法国、德国、匈牙利、日本、韩国、意大利、波兰、俄罗斯、西班牙、瑞典、土耳其等等以
上国家的语言文字来编辑您的信息菜单。

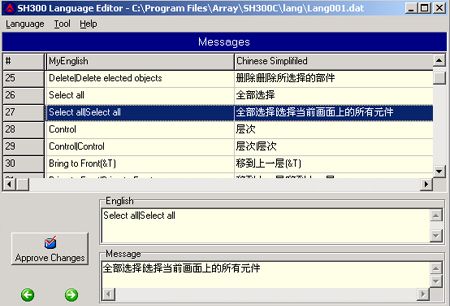

SH300软件中自备一款非常有特色的语言编辑器LangEditor,用户可通过LangEditor语言编辑器来实现
菜单的多国语言化，下图为LanEditor的软件界面。
性能特征
▲建立在Windows平台下的开发软件SH300,可编辑多个监控画面，并支持多种格式图形
▲通讯协议随同工程文件一起下载到SH-300中，PLC无须另行编写通讯程序
▲可连接的机型甚多，支持三菱、欧姆龙、松下、西门子等等PLC系列
▲具有密码保护功能
▲具有报警列表功能，实现逐行实时显示当前报警信息
▲支持多种通讯接口方式，RS232/RS422/RS485均可
▲14个按键均可被定义为功能键，用于替代部分控制柜上的机械按钮，同时具有数字小键盘功能
▲带背光STN-LCD显示屏，显示24个英文字符×4行(12个汉字×4行)
▲具有多国语言显示功能，用户可自行设定系统提示信息，便于不同需要
▲前表面符合IP65防护等级，防水、防油
技术参数
| ◆硬件规格 | |
显示屏 | 4.3"STN液晶屏 |
分辨率 | 192×64像素 |
LCM寿命 | 25±2℃，65±10% RH条件下50000小时以上 |
亮度 | 60cd/m2 |
色彩 | 单色 |
对比度 | 电位器调节 |
背光灯 | 长寿命黄绿色LED |
存储器 | 110KB Flash ROM |
通信端口 | PC RS232& PLC RS485/422 & PLC RS232 |
功能按键 | 14个可自由定义 |
允许掉电 | 20ms内 |
外形尺寸 | 171.8×98.8×38.6mm |
显示尺寸 | 96×32mm |
安装开孔尺寸 | 165×85mm |
冷却方式 | 自然风冷 |
重量 | 260g |
| ◆电气规格 | |
供电电源 | 12～24VDC±10%<300mA |
耐压测试 | 500VAC 1分钟(信号与地间) |
绝缘阻抗 | 超过10MΩ @ DC500V(信号与地间) |
| ◆环境条件 | |
工作环境温度 | -10℃～60℃ |
工作环境湿度 | 20～90%(非凝露) |
存储温度 | -20℃～70℃ |
抗干扰测试 | 电压1500Vp-p,脉冲周期1us,持续1s |
防震测试 | 10-25Hz(X,Y,Z方向各30分钟2G) |
防护等级 | 符合IP65(前面板) |
