ZDS1104基础研发型示波器
关注：1456
型号：ZDS1104
品牌：致远(ZLG)
产地：广州

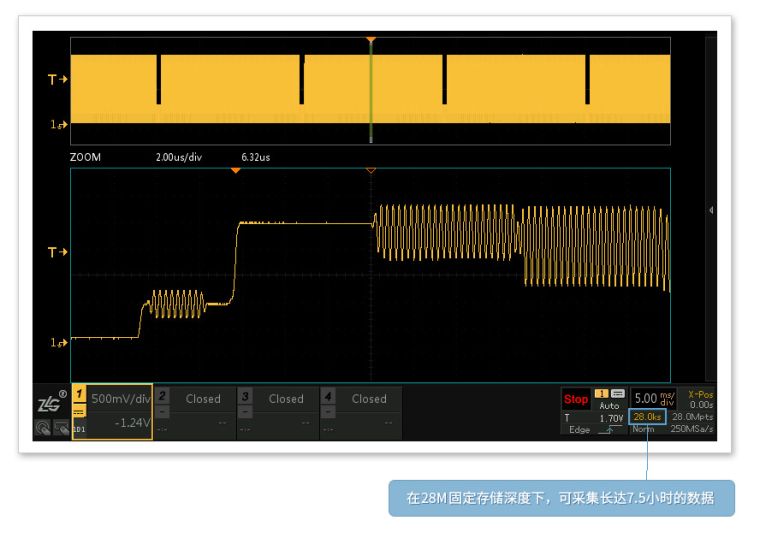

海量存储、缩放自如
只有存储深度足够，示波器的采样率才能充分发挥，观察到的波形也更加真实、细腻。ZDS1104示波器标配28M存储深度，您可以在1K采样率下轻松观测7.5小时的波形！

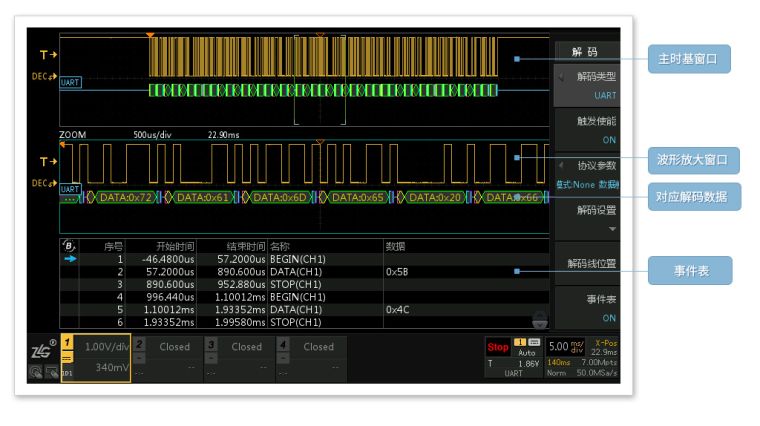

协议解码、信手拈来
协议信号调试不只要关注波形质量，更要关注波形对应数据，而协议解码功能往往作为示波器的付费选配功能。ZDS1000示波器基于客户需求免费标配了UART、 SPI、 IIC、 CAN、CAN-FD、LIN、FlexRay、USB、 PS/2、 DALI、 Wiegand、 1-Wire、DS18B20、 HDQ、 SD_SPI、 SD_SD、 Manchester、Diff-Manche、 Miller、 DHT11、 SHT11共21种协议解码，协议调试信手拈来。

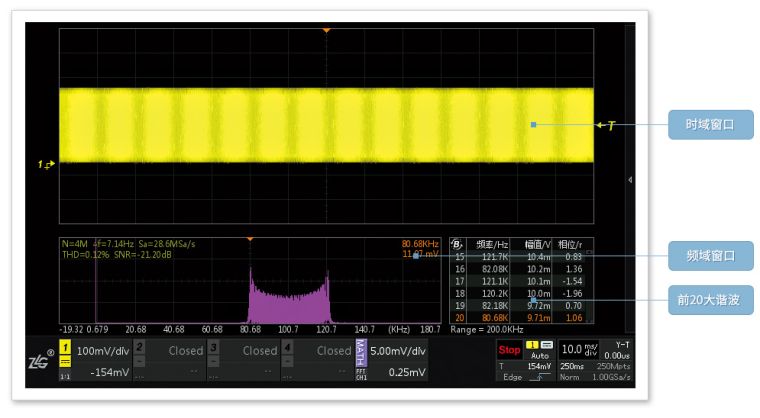

信号频谱，洞察秋毫
FFT功能在定位电路中的干扰噪声来源尤为重要，但离开了充足的FFT分析频点支持，FFT的分析结果往往毫无意义。ZDS1104示波器**将基础型示波器的FFT分析点数提升为100K，在1G采样率的情况下，频谱分辨率仍能精确到10KHz。

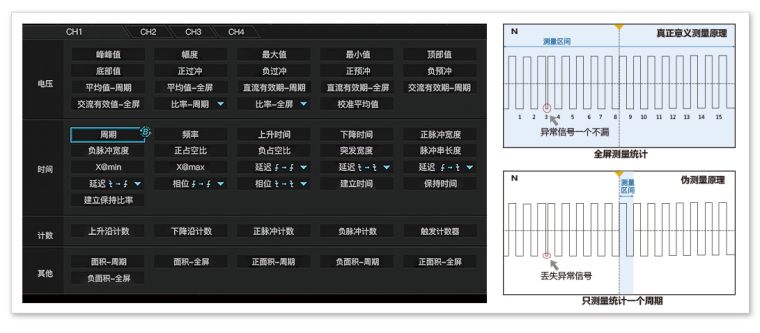

参数测量、应有尽有
不同于传统示波器只测一个周期，或通过抽样减少数据量再测量的模式，ZDS1104示波器通过FPGA全硬件并行处理，基于原始采样率和28Mpts全存储深度，对每一帧波形每一周期进行测量统计，测试项目可达50余种，并且支持8种参数同时显示。

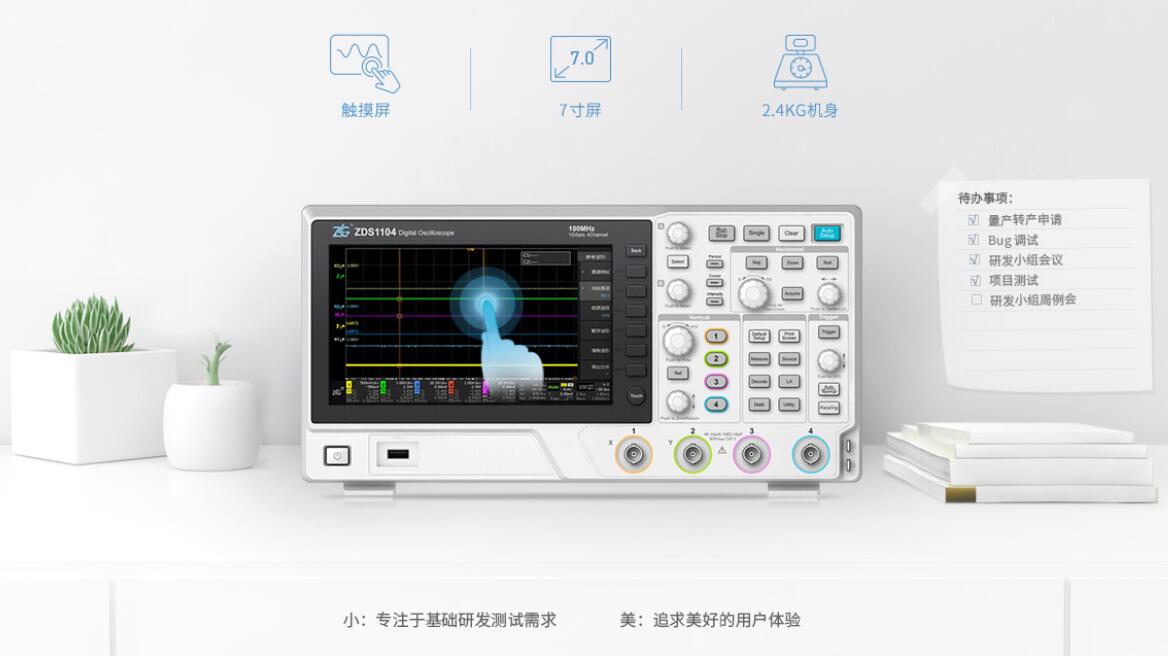

小巧迷人、一触即发
在精致的7寸屏机身之上，你可以通过触摸屏轻松进行波形操控，同时2.4Kg的轻盈机身让示波器可以如笔记本电脑般无所不在，这给多样化的应用场景创造了多种可能。
技术参数
| 型号 | ZDS1104 |
| 模拟带宽 | 100MHz |
| 采样率 | 1GSa/s |
| 输入通道 | 4 |
| 最大存储深度 | 28Mpts |
| 最大波形刷新率 | 50,000wfms/s |
| FFT点数 | 100Kpts |
| 时基范围 | 5ns/div-1Ks/div |
| 输入灵敏度范围 | 1mV/div-10V/div |
| 自动测量 | 52种 |
| 显示器 | 7.0英寸 TFT触摸屏 |
| 高级分析功能 | 模板测试 |
| 协议解码 | 21种，UART、SPI、I2C、USB、PS/2、DALI、Wiegand、1-Wire、DS18B20、HDQ、 SD_SPI、SD_SD、Manchester、Diff-Manche、Miller、DHT11、SHT11、CAN、CAN-FD、LIN、FlexRay |
标配件
| 配件名称 | 描述 | 实物图 |
|---|---|---|
| ZP1010SA探头 | 每通道标配1:1/10:1 100M无源电压探头 (ZDS1000系列示波器标配) |  |
| ZP1025SA探头 | 每通道标配 1:1/10:1 250M无源电压探头 (ZDS2000B系列、ZDS3024示波器标配) | |
| ZP1050探头 | 每通道标配10:1 500M无源电压探头 (ZDS3000Plus/4000Plus系列示波器标配) |  |
| 电源线 | 用于示波器供电 |  |
| USB通信线缆 | 实现PC和示波器通信 (不属于1000系列示波器标配件) |  |
| 光盘资料 | 产品相关电子版资料 |  |
产品发布日期：2026.01.24
