KEW 4105DLBT-H接地电阻测试仪
型号：KEW 4105DLBT-H
品牌：KYORITSU
• 3极和2极接地电阻测试仪(0.01Ω-2000Ω)
•防水设计(IP67)
•内置蓝牙数据传输
•旋转开关让操作界面更直观清晰
•带背光的LCD大屏幕显示
• LED监测正确/不正确的辅助接地电阻
•接地电压测量(AC/DC 0-300V)
• CAT Ⅳ 100V
技术规格

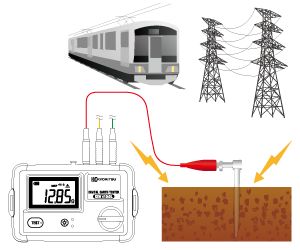

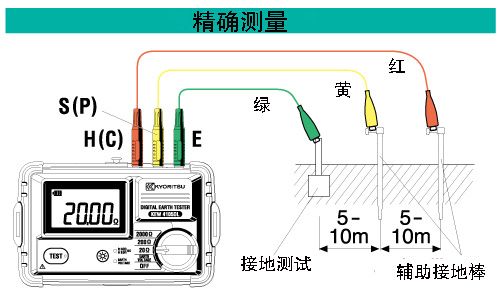

接地电极电阻的测量(3-极)
国际标准IEC 60364-6提供了有关TT, TN和IT系统接地电极电阻测量的信息.
这种测量应使用两个辅助接地棒，采用伏安法进行.
满足这一要求的仪器是接地测试仪.

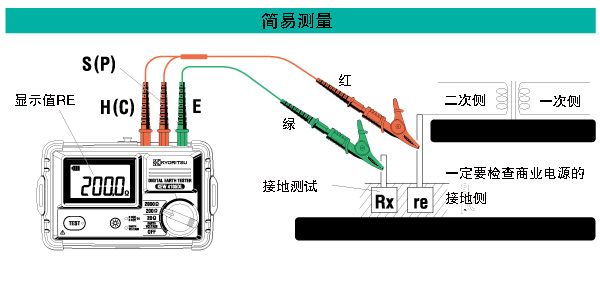

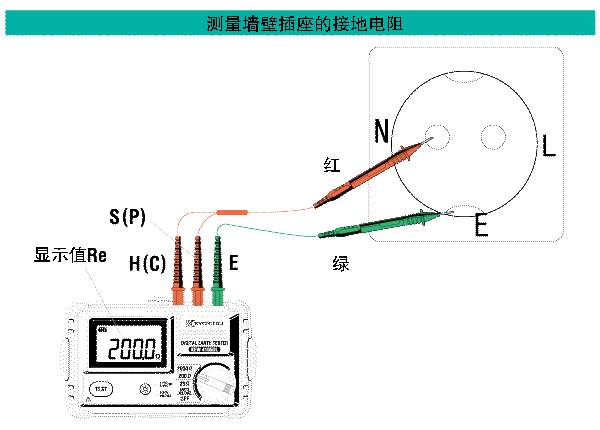

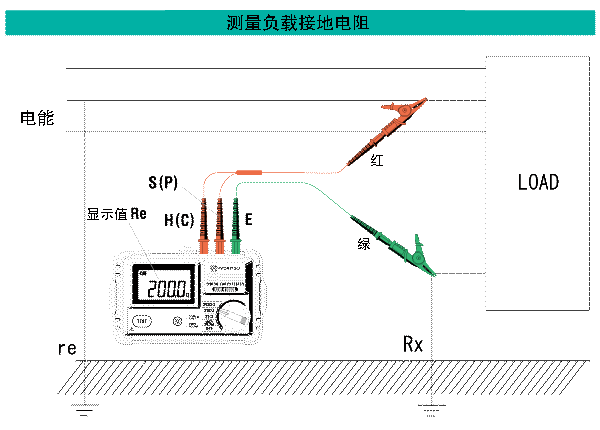

简化接地电阻的测量(2-极)
防尘防水
使用后，您可以清洗它以去除泥和灰尘.
强噪声抑制
噪声抑制高达25V有效值，可在嘈杂环境中进行准确测试.

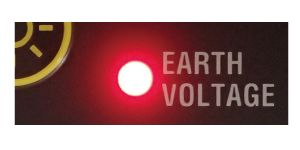

接地电压警告
如果检测到外部电压，红色LED会亮起.
【如果LED灯亮起】
| 频率 | 电压 |
| 0 - 10Hz | > 10V |
| 10 - 100Hz | >25V |
| 100 - 400Hz | >5V |

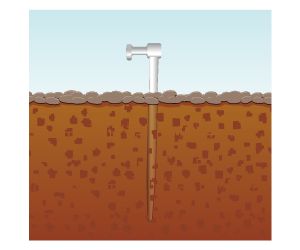

坚固的铁制接地棒
接地测量可达100kΩ*辅助接地尖峰电阻.
*20Ω至10kΩ, 200Ω至50kΩ, 2000Ω至100kΩ.

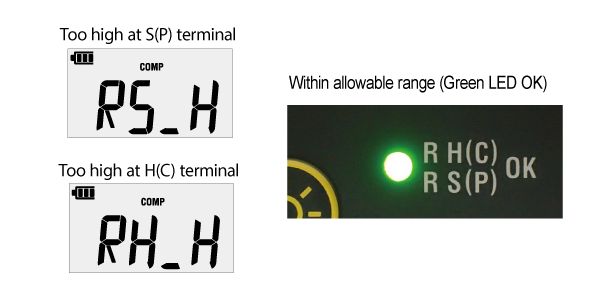

辅助接地电阻检查
4105DLBT-H检查辅助接地电阻是否为:

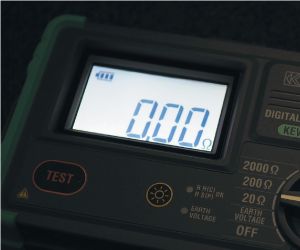

带背光的大型液晶显示屏
坚固的接地棒 (MODEL 8041)
测试线 (MODEL 7267/7268)

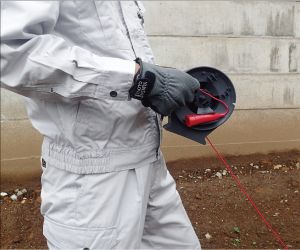

创新的电缆卷轴与导线引导系统，以方便复卷.
创新的电缆卷轴与导线引导系统，以方便复卷(MODEL 8259)

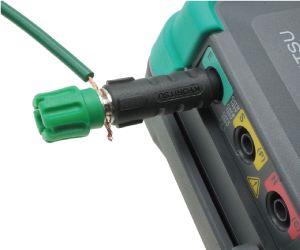

适配器可使用其他测试引线.
| 接地电阻测量 | 20Ω | 200Ω | 2000Ω | ||
| 测量范围 | 0.00 - 2000 Ω | ||||
| 显示范围 | 0.00 - 20.99 Ω | 0.0 - 209.9 Ω | 0 - 2099 Ω | ||
| 精确度*1 | ±1.5%rdg±0.08 Ω*2 | ±1.5%rdg±4dgt | |||
| 辅助接地电阻*3 | <10kΩ | <50kΩ | <100kΩ | ||
| 比较参考值 | 10Ω | 100Ω | 500Ω | ||
| 接地电压测试 | |||||
| 测量范围 | 0 - 300 V AC (45 - 65Hz) | ±0 - ±300 V DC | |||
| 显示范围 | 0.0 - 314.9 V | 0.0 - ±314.9 V | |||
| 精确度 | ±1%rdg±4dgt | ||||
| 安全规格 | IEC 61010-1 CAT Ⅳ 100V/ CAT Ⅲ 150V/ CAT Ⅱ 300V污染度 3 IEC 61010-2-030, IEC 61010-031, IEC 61557-1, 5 IEC 60529 (IP67), IEC 61326-1, 2-2 | ||||
| 通信接口 | Bluetooth®5.0 | ||||
| 电池 | LR6(AA)(1.5V) × 6 | ||||
| 尺寸 | 121(L) × 188(W) × 59(D) mm (含箱盖) | ||||
| 重量 | 约. 690g (含电池和箱盖) | ||||
| 附件 | 7127B (简易测量探针) 7266 (测试线 [红:20m,黄:10m,绿:5m/1组]) 8041 (接地棒 [2根/1组]) 9121 (肩带) 9197 (便携箱) LR6(AA) × 6,使用说明书 | ||||
| 可选件 | 7267 (测试线 [红:20m]) 7268 (测试线 [黄:10m]) 7271 (测试线 [绿:5m]) 7272 (精密测试线套) 8259 (测量终端适配器) 9190 (便携箱) 9192 (便携箱) 7269 (测试线(红 20m)) 7270 (测试线(黄 10m)) | ||||
*1精密测量，辅助接地电阻应小于100 Ω ±5%.
*2简易测量时，在指定刻度上±0.10 Ω.
*3辅助接地电阻精确度范围: ±5% rdg ±10 dgt.
产品发布日期：2026.03.18
日本共立电气计器株式会社
