本系列程控超高压测试仪是针对高压光耦合器及高压继电器、高压开关、PV模组等绝缘耐受力较高的器件提供高压的耐压测试与分析，均采用
高速MCU和大规模数字电路设计的高性能的安规测试仪，其输出电压的大小、输出电压的上升、下降、输出电压的频率完全由MCU控制，能实时显示击穿电流值和电压值，
并具有无线遥控功能，配备PLC、RS232C、RS485、USB、LAN接口，方便与计算机或PLC系统组成综合测试系统。能够快速、准确地对
家用电器、仪器仪表、照明电器、电动电热工具、计算机、信息类整机进行安规测量。输出的高压所需的正弦波采用DDS原理产生，并采用负反馈技术，使输出的波形纯净稳定。
适用标准：IEC60335-1、GB4706.1、UL60335-1家用和类似用途电器的安全**部分：通用要求UL60950、GB4943、IEC60950信息技术设备
UL60065、GB8898、IEC60065音频、视频及相似电子机械安全要求IEC61010、GB4793.1测量、控制和实验室用电气设备的安全要求第1部分：通用要求
性能特点
采用 7寸 TFT(800*480)显示设置参数及测试参数，显示内容醒目、丰富
测试仪可把设定的参数以文件保存通过U盘进行调用或存储
可通过仪器后面板USB接口进行软件升级
最大输出直流电压20KV
可调高压上升、下降时间，可适应不同测试对象要求
人性化的操作界面、支持数字按键直接输入，拨盘输入、操作更简捷
中英文双语操作界面，适应不同用户的需求
标配 PLC接口，RS232接口， RS485接口、USB接口
应用领域
元器件：二极管、三极管、高压硅堆、各种电子变压器、接插件、高压电容
家用电器：电视机、电冰箱、空调、洗衣机、除湿机、电热毯、充电器等
绝缘材料：热缩套管、电容器薄膜、高压套管、绝缘纸、绝缘手套等
电热及电动工具、仪器仪表等
高耐压测试、高压光耦、高压继电器、高压开关等
新能源汽车
技术参数
| 参数/机型 | RK9974-DC20 | |
| 交流耐压 | 输出电压范围 | / |
| 最大输出功率 | ||
| 最大额定电流 | ||
| 输出波形 | ||
| 直流耐压 | 输出电压范围 | (0.50～20.00)kV |
| 最大输出功率 | 200VA(20.0kV 10mA) | |
| 最大额定电流 | 10mA | |
| 绝缘电阻 | 输出电压 | / |
| 电压分辩率 | ||
| 电压测试精度 | ||
| 最大输出电流 | ||
| 最大输出功率 | ||
| 电阻测量范围 | ||
| 电阻测试精度 | ||
| 放电功能 | ||
| 电压表 | 测量 | DC(0.50～20.00)kV |
| 精度 | ±( 1.5%+5个字) | |
| 设定误差 | ||
| 电流表 | 测量范围 | DC 0～10mA |
| 测量精度 | ±( 1.5%+5个字) | |
| 计时器 | 范围 | 0.0S -999S OFF=连续测试 |
| 最小分辨率 | 0.1S | |
| 电弧 侦测 | 电流测量 范围 | 0.1mA-20mA |
| 参数设置 | 电压上升时间 | 0.1s-999.9s |
| 电压跌落时间 | 0s-999.9s(仅在耐电压PASS后) | |
| 测试设定时间 | 0.2s-999.9s | |
| 时间准确度 | (0.2%设定值 0.1s) | |
| 输出频率 | / | |
| 工作温度 | 0-40℃ ≤75%RH | |
| 电源要求 | 110/220 ±10% 50Hz/60Hz ±3Hz | |
| 接口 | 标配RS232 、RS485 、USB、PLC | |
| 屏幕 | 7寸TFT液晶屏 | |
| 外形体积(D×H×W) | 670*245*440mm | |
| 重量(净重) | 43.25KG | |
| 随机标配附件 | 电源线RK00004 、RS232通讯电缆 RK00002 、RS232转USB线RK00003 、 USB转方口连接线RK00006 、高压测试线RK00015、上位机(官网下载)、测试线RK000048 | |
| 选配件 | RK00031 USB转RS485母串口线工业级连接线1.5米长、RK00070串口选件LAN网口 | |
产品附件
| 型号 | 图片 | 类型 | 概述 |

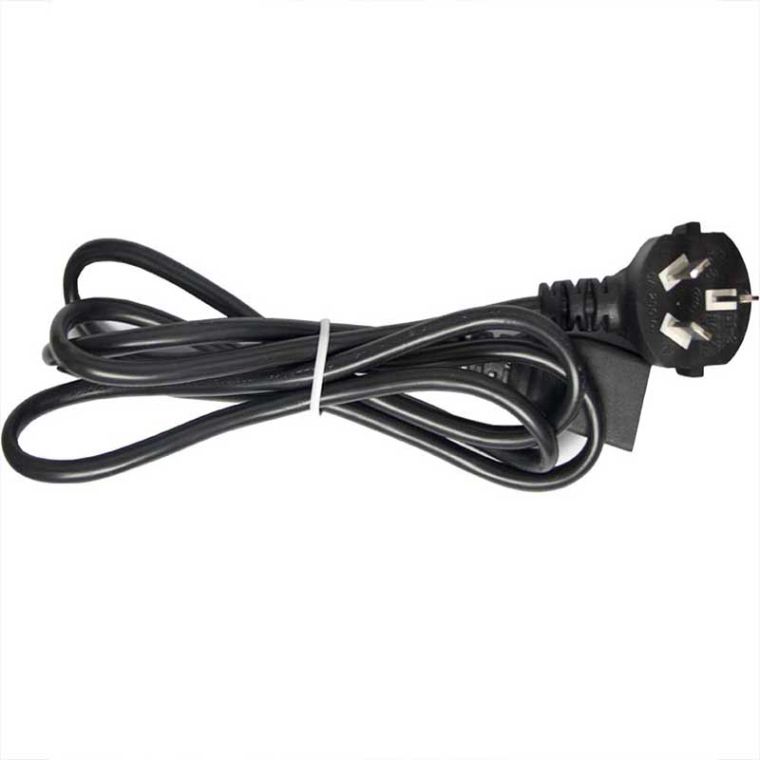

| 电源线RK00001 |  | 标配 | 仪器标配国标电源线，可单独购买。 |
| 高压测试线RK00015 |  | 标配 | 仪器标配耐电压测试夹，可单独购买。 |

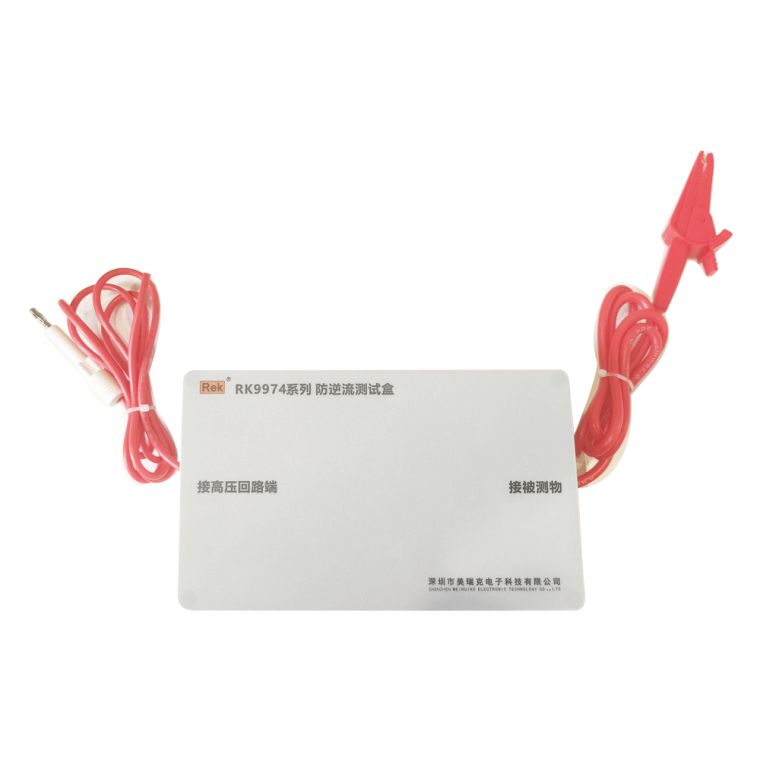

| 防逆流测试盒 |  | 标配 | 仪器标配防逆流测试盒，可单独购买。 |
| 说明书 | 官网产品页下载 | 标配 | 仪器标配上位机软件。 |
| 合格证保修卡 |  | 标配 | 仪器标配合格证及保修卡。 |

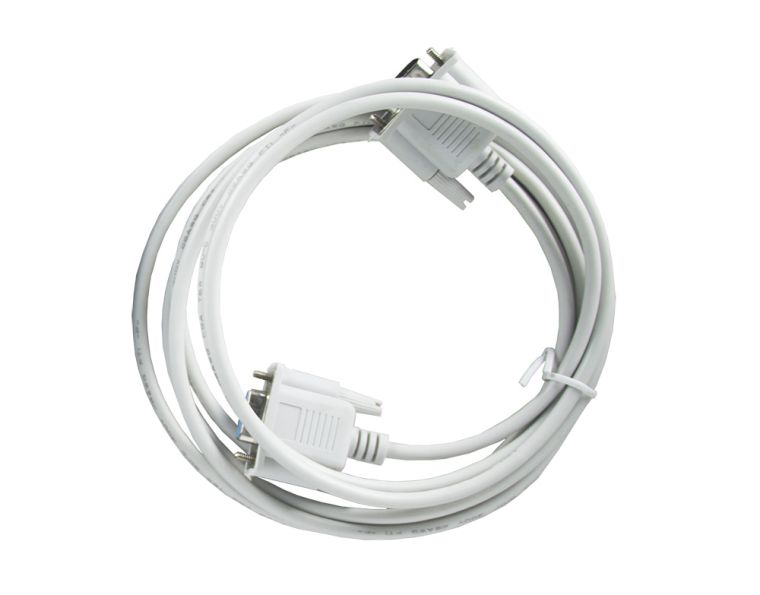

| RS232连接线 |  | 标配 | 仪器标配RS232串口连接线，可单独购买 |
| 出厂校准证书 |  | 标配 | 仪器标配产品校准证书。 |

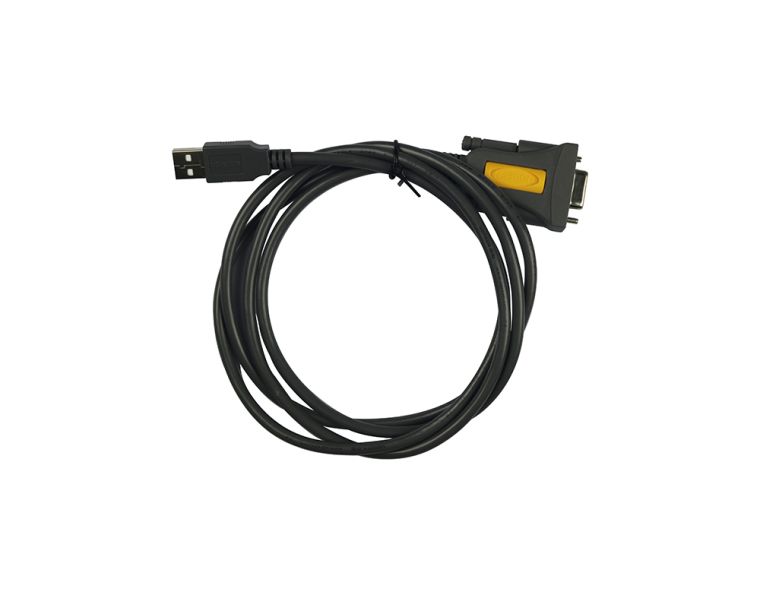

| RS232转USB连接线 |  | 标配 | 仪器标配RS232转USB连接线(上位机)。 |
| USB转方口连接线 |  | 标配 | 仪器标配USB转方口连接线(上位机)。 |
| 上位机软件 | 官网产品页下载 | 标配 | 仪器标配上位机软件 |
