RK9974-10程控超高压测试仪
关注：1091
型号：RK9974-10
品牌：Rek(美瑞克)
产地：深圳
本系列程控超高压测试仪是针对高压光耦合器及高压继电器、高压开关、PV模组等绝缘耐受力较高的器件提供高压的耐压测试与分析，均采用高速MCU和大规模数字电路设计的高性能的安规测试仪，
其输出电压的大小、输出电压的上升、下降、输出电压的频率完全由MCU控制，能实时显示击穿电流值和电压值，并具有无线遥控功能，配备PLC、RS232C、RS485、USB、LAN接口，
方便与计算机或PLC系统组成综合测试系统。能够快速、准确地对家用电器、仪器仪表、照明电器、电动电热工具、计算机、信息类整机进行安规测量。输出的高压所需的正弦波采用DDS原理产生，并采用负反馈技术，使输出的波形纯净稳定。
应用领域
元器件：二极管、三极管、高压硅堆、各种电子变压器、接插件、高压电容等
家用电器：电视机、电冰箱、空调、洗衣机、除湿机、电热毯、充电器等
绝缘材料：热缩套管、电容器薄膜、高压套管、绝缘纸、绝缘手套、电热及电动工具、仪器仪表等
高耐压测试、高压光耦、高压继电器、高压开关、新能源汽车等
性能特点
1、采用 7寸 TFT(800*480)显示设置参数及测试参数，显示内容醒目、丰富
2、可通过 U盘进行拷贝复制
3、可调高压上升、下降时间，可适应不同测试对象要求
4、测试结果可同步保存
5、人性化的操作界面、支持数字按键直接输入，拨盘输入、操作更简捷
6、中英文双语操作界面，适应不同用户的需求
7、标配 PLC接口，RS232接口， RS485接口、USB接口
技术参数
| 参数/机型 | RK9974-10 | RK9974-10定制版 | |
| AC | 输出电压范围 | (0.10～10.00)kV | |
| 最大输出功率 | 200VA(10.0kV 20mA) | ||
| 最大额定电流 | 20mA | ||
| 输出波形 | 正弦波 DDS+功放 | ||
| DC | 输出电压范围 | (0.10～10.00)kV | |
| 最大输出功率 | 100VA(10.0kV 10mA) | ||
| 最大额定电流 | 10mA | ||
| IR | 输出电压 | / | 0.10KV-5.0KV ±(1%+5个字) |
| 电压分辨率 | 1V | ||
| 电压测试精度 | ±(2.0%读数+2V) | ||
| 最大输出电流 | 10mA | ||
| 最大输出功率 | 10VA(1000V/10mA) | ||
| 纹波(1KV) | ≤3% (1KV空载) | ||
| 电阻测量范围 | ≥500V 0.1MΩ-1.0GΩ±5% 1.0G-50.0GΩ ±10% 50.0GΩ-100.0GΩ ±15% ＜500V 0.10MΩ-1.0GΩ ±10% 1.0GΩ-10.0GΩ ±15% | ||
| 电压表 | 范围 | AC (0.10～10.00)kV；DC(0.10～10.00)kV | |
| 精度 | ±(3%+5个字) | ||
| 设定误差 | |||
| 电流表 | 测量范围 | AC 0～20mA；DC 0～10mA | |
| 测量精度 | ±(3%+5个字) | ||
| 计时器 | 范围 | 0，0.-999.9S OFF=连续 | |
| 最小分辨率 | 0.1S | ||
| 测试时间 | 0.0S-999S OFF=连续测试 | ||
| 电弧侦测 | 0-20mA | ||
| 输出频率 | 50Hz/60Hz | ||
| 工作温度 | 0-40℃ ≤75%RH | ||
| 电源要求 | 110/220±10% 50Hz/60Hz±3Hz | ||
| 接口 | 标配RS232、RS485、USB、PLC | ||
| 屏幕 | 7寸TFT 800*480 | ||
| 外形体积(D×H×W) | 570×155×440mm | ||
| 重量 | 26.9KG | ||
| 随机标配附件 | 电源线RK00004 、RS232通讯电缆RK00002 、RS232转USB线RK00003、 | ||
| 选配件 | RK00031 USB转RS485母串口线工业级连接线1.5米长 | ||
产品附件
| 型号 | 图片 | 类型 | 概述 |

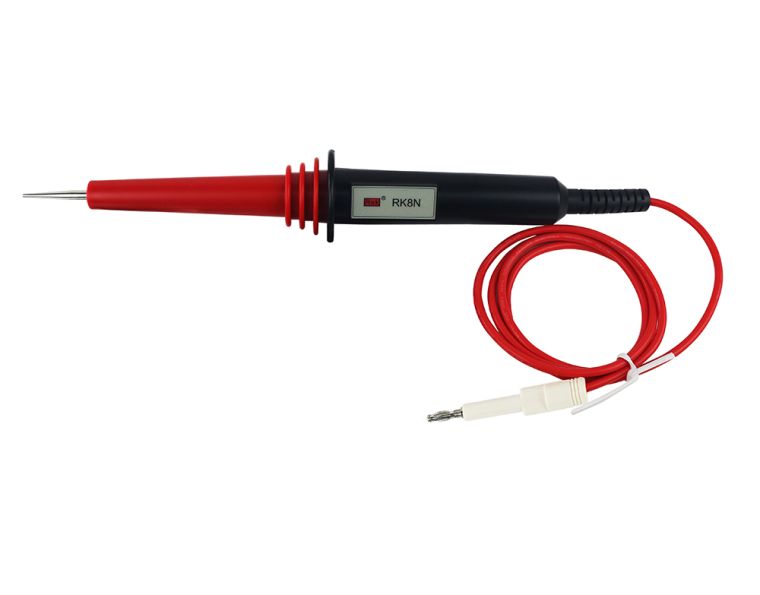

| RK8N+ |  | 标配 | 仪器标配十字不可控高压杆，可单独购买。 |

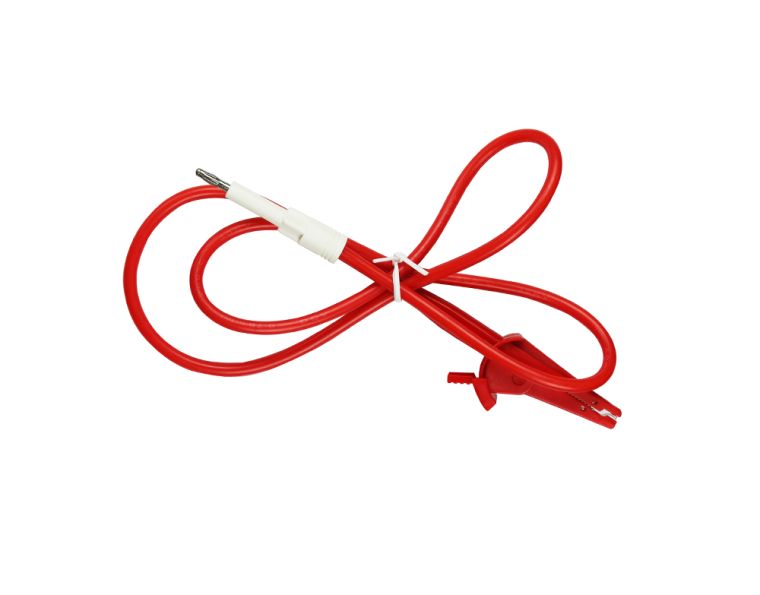

| RK26003A |  | 标配 | 仪器标配耐压测试夹，可单独购买。 |

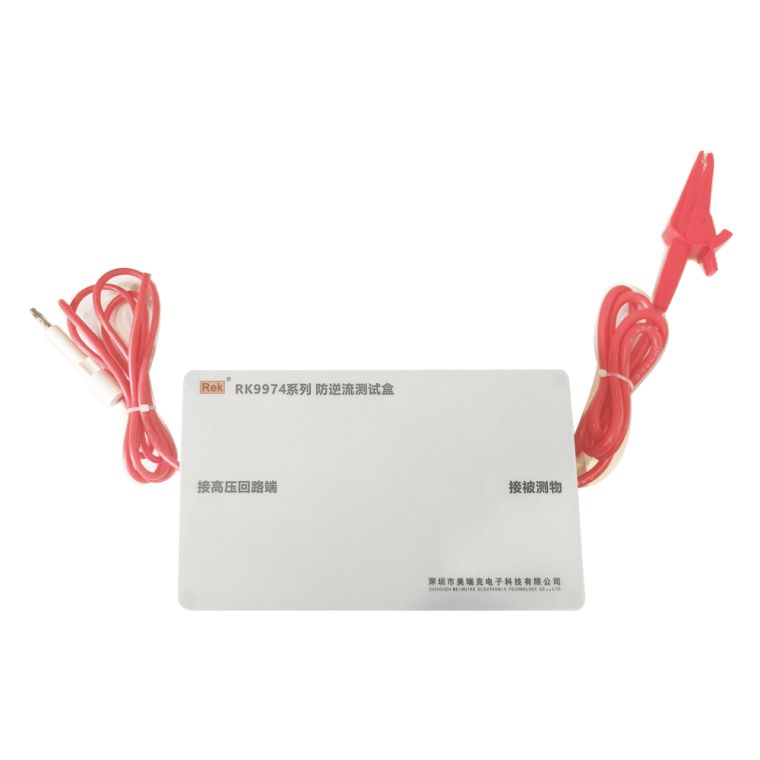

| 防逆流测试盒 |  | 标配 | 仪器标配防逆流测试盒，可单独购买。 |

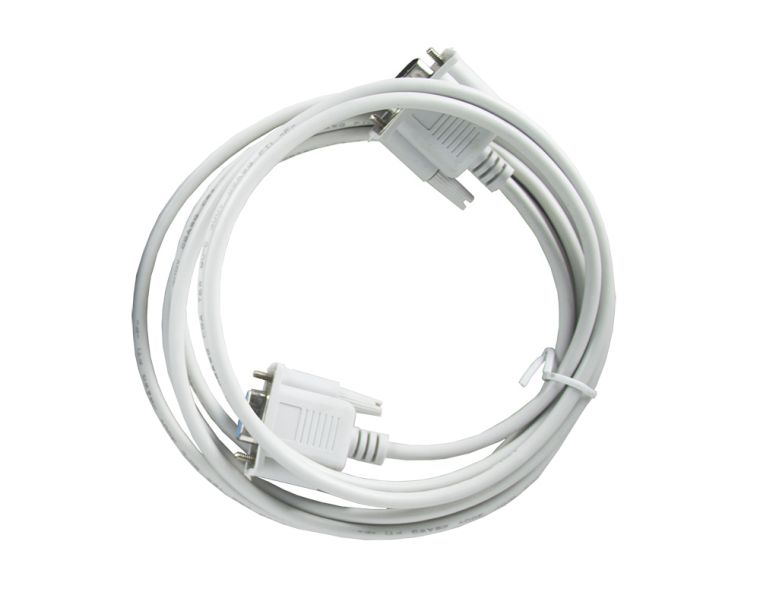

| RK00002 |  | 标配 | 仪器标配 RS232通讯电缆，可单独购买。 |

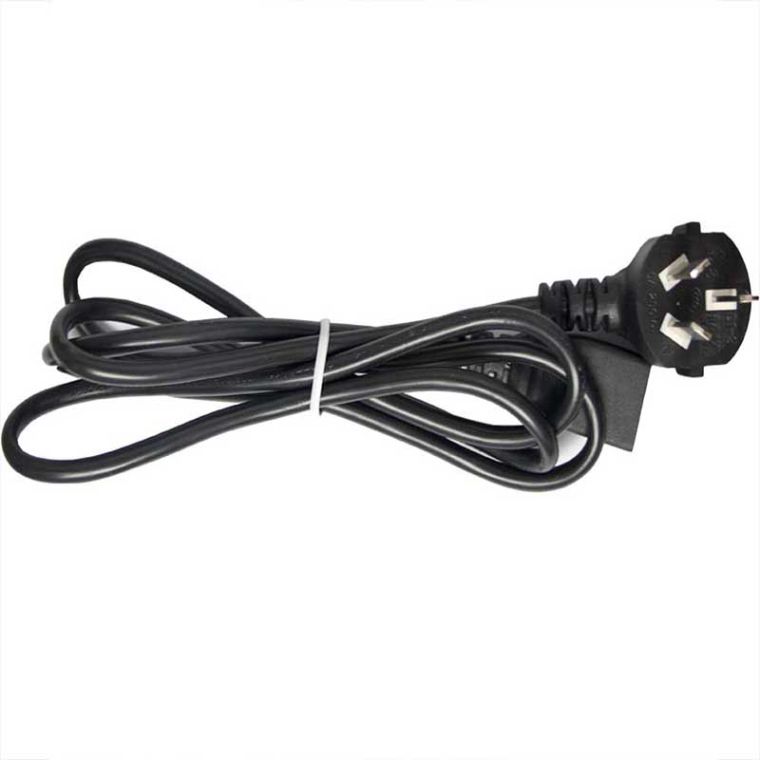

| RK00004 |  | 标配 | 仪器标配国标电源线，可单独购买。 |

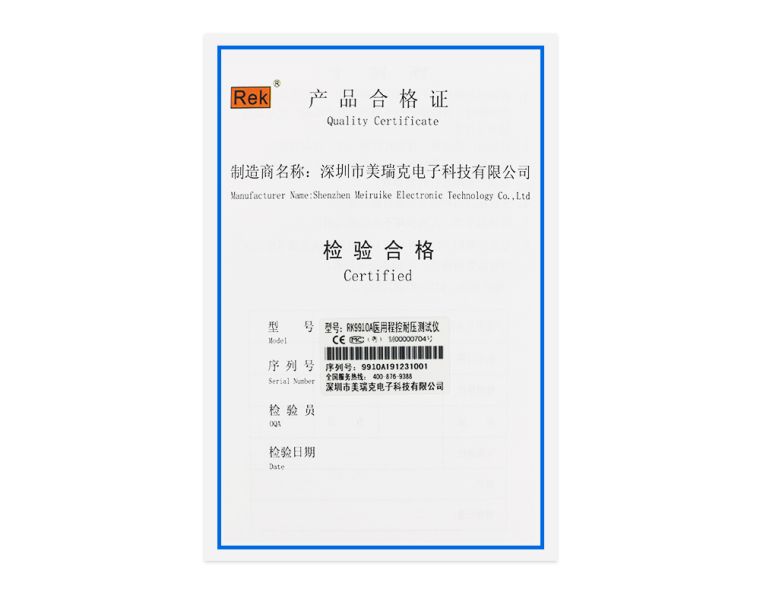

| 合格证保修卡 |  | 标配 | 该仪器标配合格证书和保修卡。 |

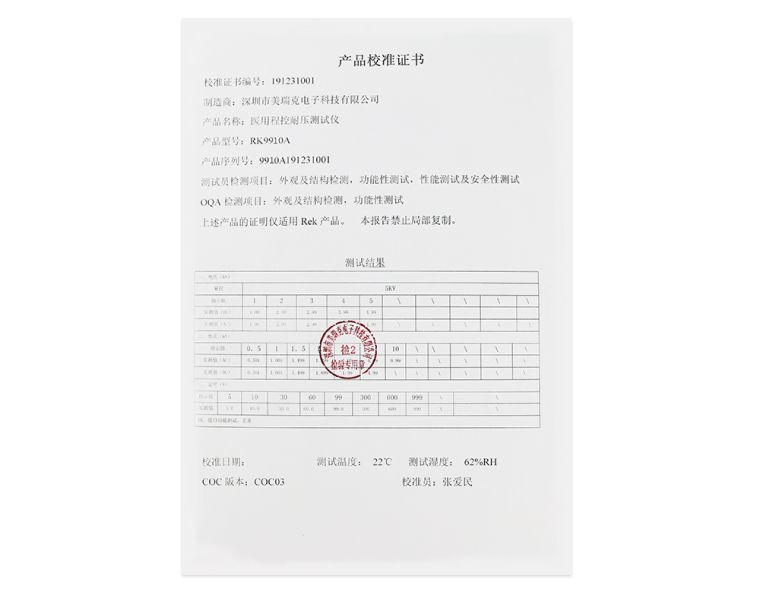

| 工厂校准证书 |  | 标准 | 该仪器标配产品校准证书。 |
| 说明书 | 官网产品页下载 | 标配 | 该仪器标配产品使用说明书。 |
| 上位机软件 | 官网产品页下载 | 标配 | 仪器标配上位机软件。 |

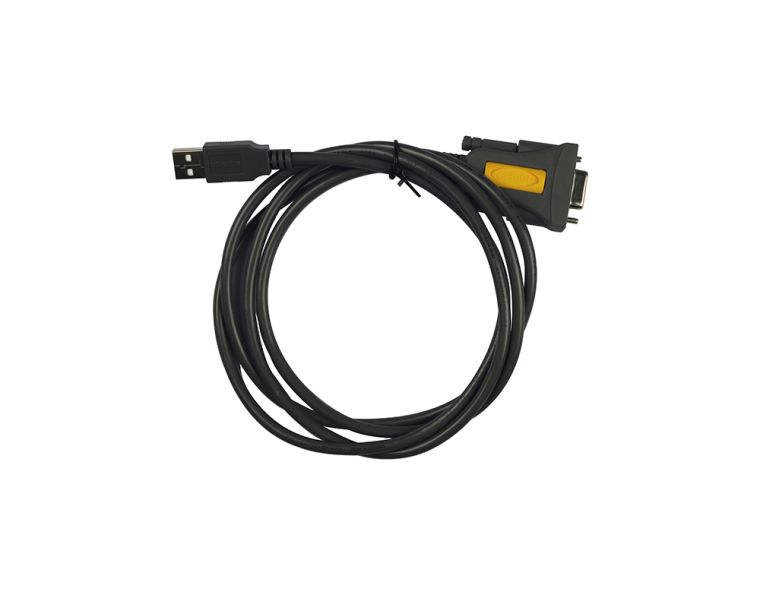

| RS232转 USB电缆 |  | 标配 | 该仪器标配 RS232转 USB电缆(主机)。 |

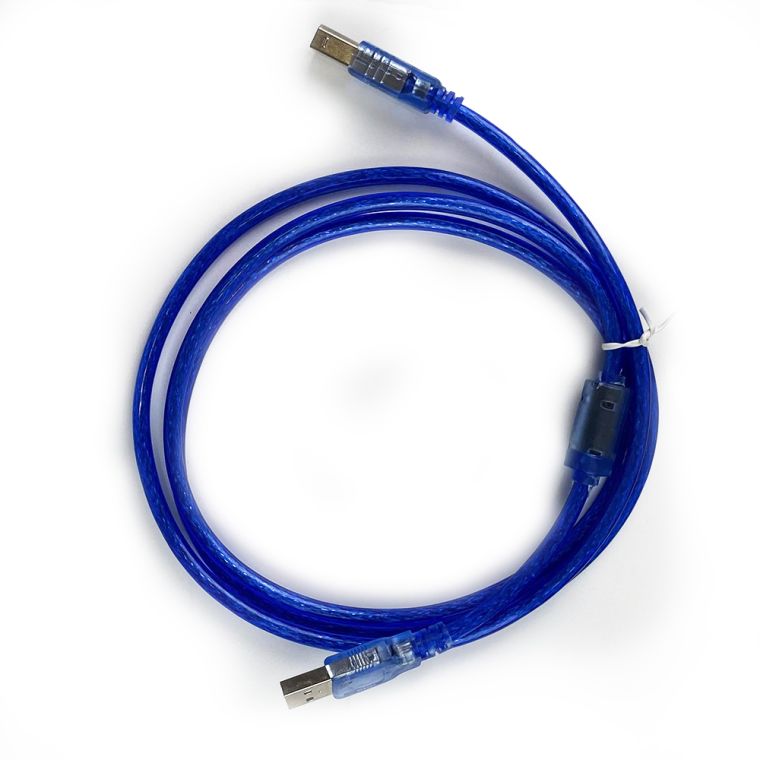

| USB转方形端口电缆 |  | 标配 | 该仪器标配 USB转方形端口电缆(主机)。 |
| RK00031 |
| 可选的 | 仪器配备USB转485，1.5米长的连接线可单独购买。 |
产品发布日期：2026.01.26
