•精度-在同类功率分析仪器中，青智的8962A1是带宽范围0.5Hz-300KHz，精度达到0.1级的功率分析仪，它可以执行多达500次谐波分析(工频的基波频率)。
•可靠-测量需要重复执行并需要追求准确性。8962A1稳定性极高，无论现在还是将来，都可以确保完成精准的测量。
•灵活-8962A1不但拥有最多6通道(输入和输出)，还可以增加转速扭矩接口(选配)，并且可以和电脑相连接，能在功率效率和谐波分析领域为客户提供广泛的测量解决方案。
8962A1功率分析仪的具体应用

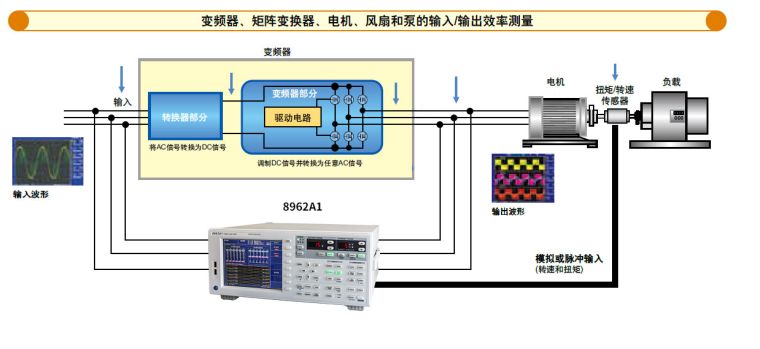

电动新能源汽车有许多电子和机械部件，因此，整体性能评价需要对效率进行测量。962A1可以执行6个功率输入的测量,操作灵活且拥有较宽的带宽，是测试和评估变频器输入和输出之间效率理想的工具。通过选配电机评价功能，8962A1可以测量转速和扭矩的变化。
8962A1的优势
1、宽带宽和高速采样
8962A1提供16位的高分辨率和200KHZ采样,确保能以更高的精度测量更快的信号。
2、电机评价
可以通过转速传感器或者扭矩传感器的模拟/脉冲输入来测量电机的转速、扭矩和输出(机械效率)。
3、谐波的测量
可以同时测量失真因数(如THD)、基波和谐波成分。
4、电池充电和放电测量
通过积分测量,可以对电池的充电和放电进行评估。
5、线路滤波器可滤掉高频成分
在变频器波形的功率评价中，测量值会受到高频成分的影响。通过数字滤波器功能，可以去除叠加在信号上的不必要的高频成分。每个输入单元都可以单独设置滤波器，8962A1标配线路滤波器，截止频率为500 Hz-100 kHz。10KHz以内步长100Hz连续可调；10KHz以上步长1KHz连续可调。频率滤波器截止频率为50Hz-10000Hz，步长1Hz连续可调。
技术参数
| 项目/型号 | 8962A1 |
|---|---|
| 输入单元 | 六通道 |
| 基本精度 | 0.1级 ±(读数0.1%+量程0.05%) |
| 测量带宽 | DC & 0.5Hz-300KHz |
| 输入量程 | 电压量程： 7.5V 15V 30V 50V 75V 150V 300V 500V 1000V 电流量程： 50A输入单元： 200mA 500mA 1A 2A 5A 10A 20A 50A 5A输入单元： 20mA 50mA 100mA 200mA 500mA 1A 2A 5A |
| 测量参数 | 电压U、电流I、频率f、有功功率P、无功功率Q、视在功率S、功率因数PF、 峰值电压U±PK、峰值电流I±PK、峰值因数CF、电能累计E、谐波失真、谐波成分、效率等 |
| 允许过载 | 120%倍的电压、电流量程 |
| 采样率 | 200K次/秒(16位电压、电流同时采样) |
| 线路滤波 | 模拟滤波器：截止频率为500Hz 数字滤波器：截止频率为1KHz～100kHz。 (10KHz以内步长100Hz连续可调，10KHz以上步长1KHz连续可调。) 频率滤波器：截止频率为500Hz |
| 效率测量 | 可测试输入输出效率 |
| 转速扭矩 | 可选配：转速扭矩接口 |
| 显示方式 | 8寸彩色液晶触摸屏 800*600点(H*V) |
| 通讯接口 | 标配：USB、RS232、RS485和以太网口 |
| 仪表重量 | 约12Kg |
| 整机功耗 | ＜25VA |
| 工作电源 | AC 85V～265V，50/60Hz |
| 外形尺寸 | 宽×高×深 442*198*435 |
| 注意事项 | 1 、参数给定的量程为默认量程。如需其他测试量程，订货时请声明。 2 、扩展功能为选配，非标准配置，用户订货时需时要声明。 3 、特制产品量程和功能，请参考产品标牌和特制说明。 4 、产品到货后如需增加输入模块，必须返回工厂改造。请慎重选择需要的模块和选件。 |
