- 一体式多功能维修系统, 适用于各种维修或返修工艺。
- 提供焊接(双插座)、除锡及热风返修功能。
焊 铁 种 类 (标配FX-8801一把, 其它另外选购)

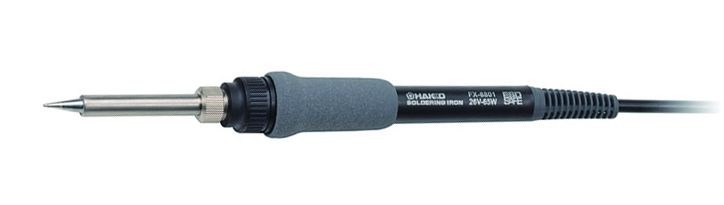

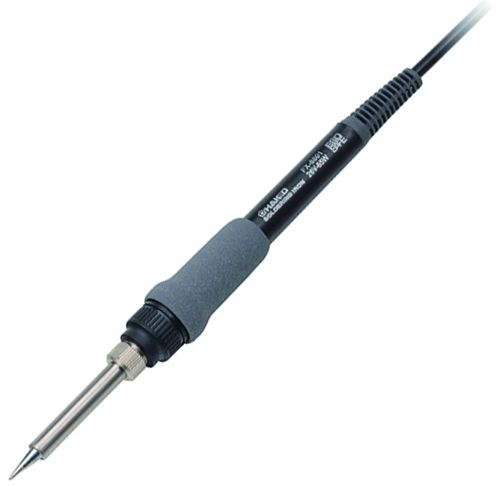

FX-8801中型(M)焊铁, 提供多元化T18焊咀选择。

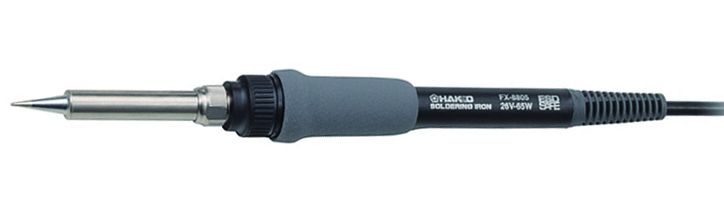

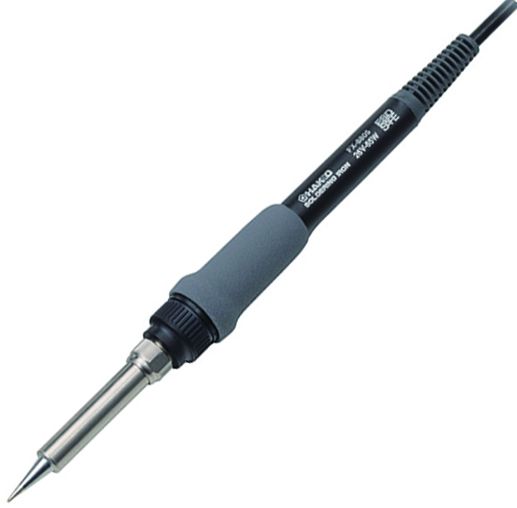

FX-8805大型(L)焊铁, 配合T19大热容量焊咀使用。

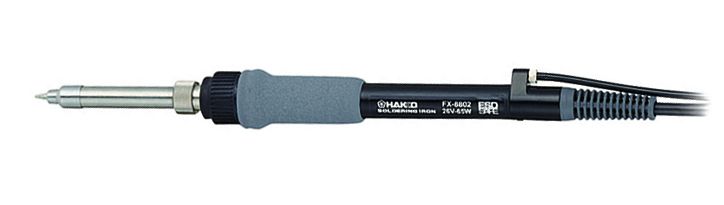

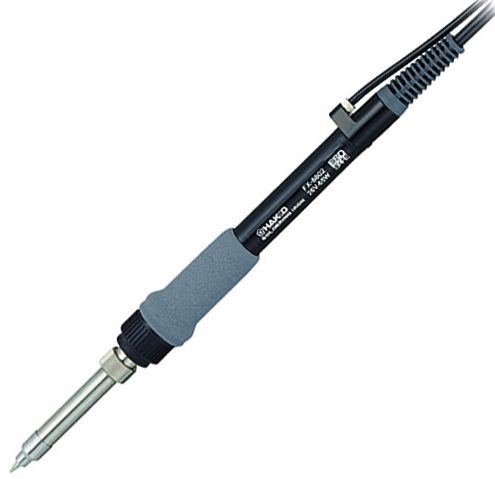

FX-8802氮气(N2)焊铁, 减少氧化有助提升焊接效能。

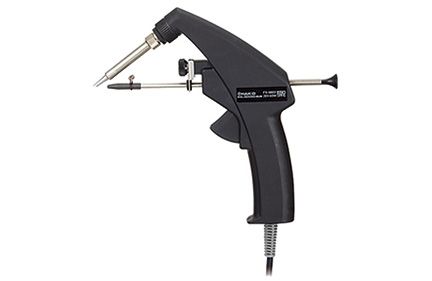

FX-8803自动出锡焊铁，可同时只用单手送锡及进行焊接工作。

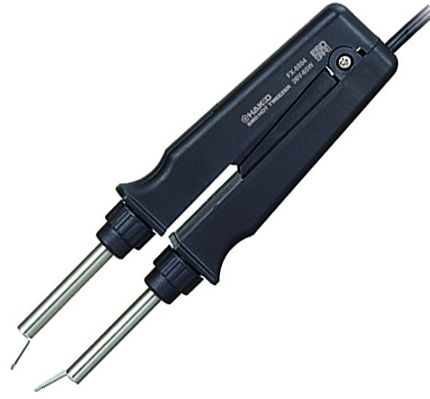

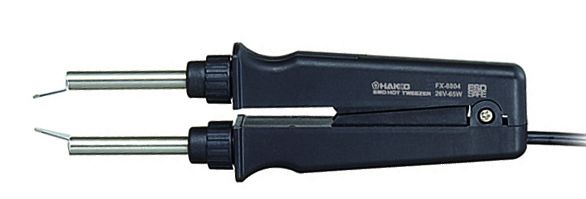

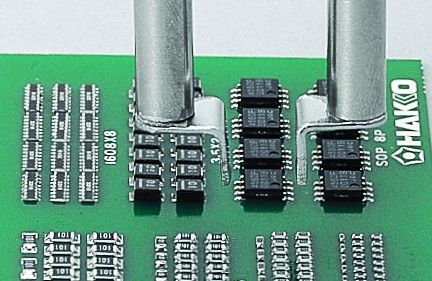

FX-8804电热镊子, 对贴装组件直接加热, 快捷拆除边长25mm以下SOP组件。
组装及操作容易

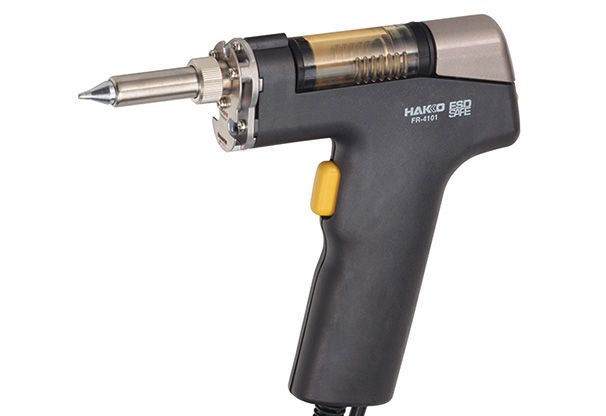

FR-4101吸锡鎗, 140W发热芯, 全新吸咀设计。
S S吸咀适用于微细密集的线路板。

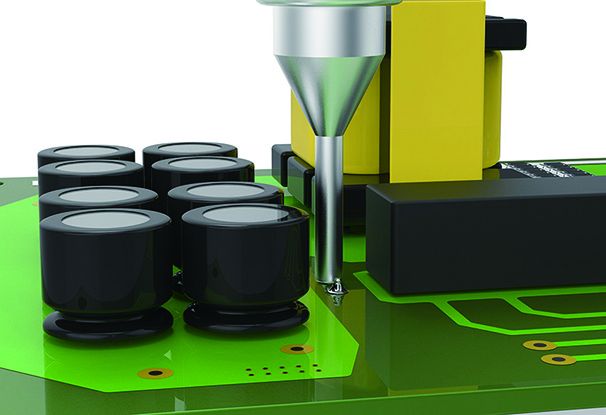

长形吸咀适用于窄小空间的线路板。
椭圆形吸咀适用于平偏终端组件。

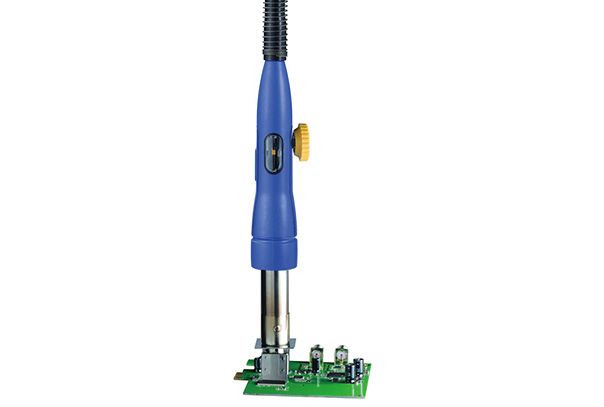

热 风 返 修
热风流量最高可达每分钟115公升, 温度可设定在摄氏50～ 600℃之间。

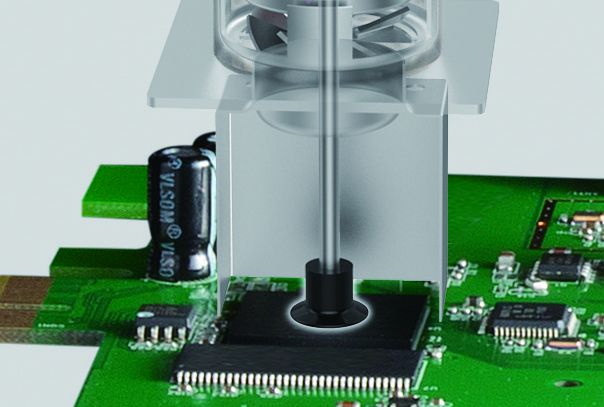

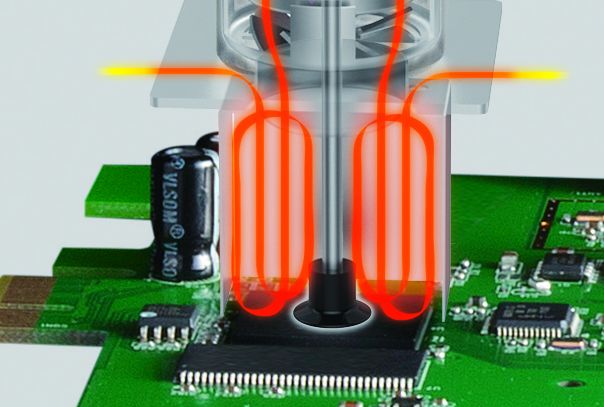

全新设计BGA喷咀, 热风会在内部产生对流, 让喷咀内的温度更平均。
真空吸取功能, 只有在焊锡充份熔化后才会吸起组件, 避免对焊盘造成损坏。

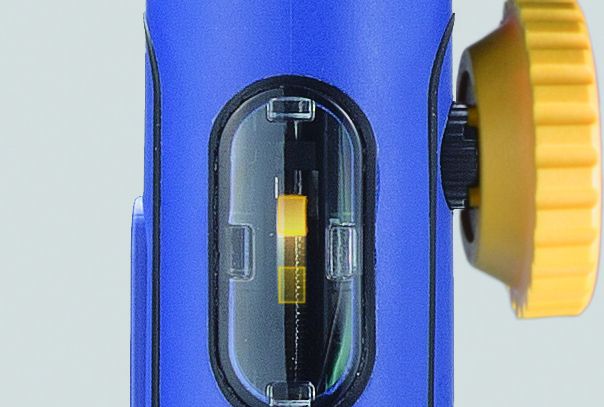

真空吸取指示器, 当成功吸起组件后, 指示器也会上升, 清楚显示作业状态。
规格
| 功率消耗 | 1,430W (220V) |
控 制 台
| 尺寸 | 370(W)x150(H)x220(D)mm |
| 重量 | 9 kg |
焊 铁 部 份
| 输出电压 | AC26V |
| 温度设定 | 50 ～ 480℃ |
| 温度稳定 | 无负荷时±1℃(200-480℃) |
吸 锡 部 份
| 输出电压 | AC24V |
| 真空发动 | 双柱式真空泵 |
| 真空压力 | 最高80kPa (600mmHg) |
| 吸入流量 | 15 L/min |
| 温度设定 | 330 ～ 450℃ |
| 温度稳定 | 无负荷时±5℃ |
热 风 部 份
| 功率消耗 | 30W |
| 风量设定 | 1 ～ 9 (5 ～ 115L/min) |
| 温度设定 | 50 ～ 600℃ |
焊 铁
* 参考下列焊铁规格FX-8801
吸 锡 枪
| 功率消耗 | 140W (24V) |
| 接地阻抗 | < 2Ω |
| 接地电压 | < 2mV |
| 发热组件 | 二合一发热组件 |
| 标准吸咀 | N61-05 (Φ1.0mm) |
| 电线长度 | 1.2m |
| 长度 | 168mm |
| 重量 | 170g |
*长度及重量不包括电线或连接管。
热 风 枪
| 功率消耗 | 1,070W (220V) |
| 标准喷咀 | N51-02 (Φ4mm) |
| 长度 | 250mm |
| 重量 | 180g |
* 热风流量值只供参考, 实际风量会根据不同喷咀或操作条件所影响。
* 长度及重量不包括电线或连接管。
焊 铁 规 格 (标配FX-8801一把, 其它另外选购)
| FX-8801 T18焊咀系列 | 功率消耗 | 65W (26V) |
| 设定温度 | 50 ～ 480℃ |
| 接地阻抗 | < 2Ω | |
| 接地电压 | < 2mV | |
| 发热组件 | 陶瓷发热芯 | |
| 标准焊咀 | T18-B | |
| 电线长度 | 1.2m | |
| 尺寸 | 217mm | |
| 重量 | 46g |
| FX-8805 T19焊咀系列 | 功率消耗 | 65W (26V) |
| 设定温度 | 50 ～ 480℃ |
| 接地阻抗 | < 2Ω | |
| 接地电压 | < 2mV | |
| 发热组件 | 陶瓷发热芯 | |
| 标准焊咀 | T19-B | |
| 电线长度 | 1.2m | |
| 尺寸 | 222mm | |
| 重量 | 52g |
| FX-8802 T18焊咀系列 | 功率消耗 | 65W (26V) |
| 设定温度 | 50 ～ 480℃ |
| 接地阻抗 | < 2Ω | |
| 接地电压 | < 2mV | |
| 发热组件 | 陶瓷发热芯 | |
| 标准焊咀 | T18-B | |
| 电线长度 | 1.2m | |
| 尺寸 | 190mm | |
| 重量 | 59g |
| FX-8803 T18焊咀系列 | 功率消耗 | 65W (26V) |
| 设定温度 | 50 ～ 480℃ |
| 接地阻抗 | < 2Ω | |
| 接地电压 | < 2mV | |
| 发热组件 | 陶瓷发热芯 | |
| 标准焊咀 | T18-B | |
| 电线长度 | 1.2m | |
| 尺寸 | 190mm | |
| 重量 | 59g |
| FX-8804 专用拔咀系列 | 功率消耗 | 65W (26V) |
也可另购整套焊铁架连B3666镊子插座FH800-04BY。
| 设定温度 | 200 ～ 400℃ |
| 接地阻抗 | < 2Ω | |
| 接地电压 | < 2mV | |
| 发热组件 | 陶瓷发热芯 | |
| 标准拔咀 | A1378 | |
| 电线长度 | 1.2m | |
| 尺寸 | 186mm | |
| 重量 | 93g | |
| (操作温度必须设定在200 ～ 400℃范围以内。) | ||
*长度及重量不包括电线或连接管, 但包括标准焊咀或拔咀。
其他

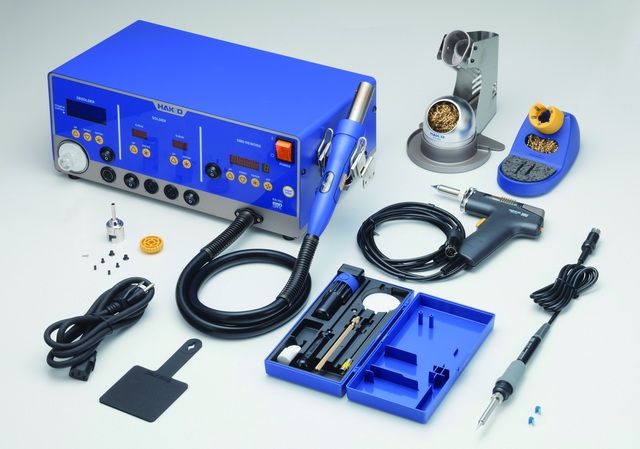

控制台连热风鎗, N51-02喷咀, 热风鎗插座, 真空吸管旋钮(L)连螺丝, 吸垫(Φ3mm, Φ5mm, Φ7.6mm各2个), FX-8801焊铁, FR-4101吸锡鎗, FH-800焊铁架(连清洁海绵,清洁丝), FH-410吸锡鎗架(连清洁丝),工具箱(Φ1.0mm清洁针, 发热芯清洁针, Φ1.0mm清洁钻针, 吸咀扳手, 过滤纸2片, 陶瓷过滤纸(L) 4片), 抗热垫, 颜色带2条, 电源线, 使用说明书
