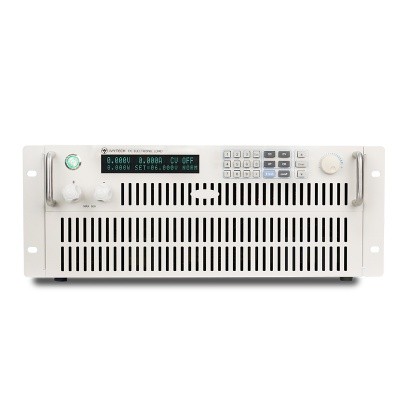

IV8713大功率直流电子负载
型号：IV8713
品牌：IVYTECH
艾维泰科IV8713系列为直流电子负载。本系列可编程直流电子负载配备有RS232/RS485通讯接口，可根据您设计和测试的需求，提供多用途解决方案。本系列产品具有国际先进水平的特殊功能和优点：
•高可见度的自发光VFD荧光显示屏，亮度可调；
•数字键盘、旋转式编码开关，操作快速容易；
•全数位化可程序接口；
•高分辨率和高精确度；
•远端量测功能；
•动力电池容量和内阻测试功能；
•自动测试功能；
•动态测试功能；
•自动步序列表测试功能；
•过流保护点/保护时间测试功能
•过电压/过电流/过功率/过热/极性反接保护；
•定电压CV/定电流CC/定电阻CR/定功率CP四种工作模式；
•具有PASS/FALL信号输出，TRIG触发信号输入；
•配备提手的可携式强固机箱；
• PWM温控智能型风扇控制；
•内建Buzzer作为警告提示；
•断电保持记忆功能；
•可通过计算机进行软件监控(二次开发)；
| 直流电子负载型号 | IV8713 | |
| 输入 | 输入电压 | AC220V ±10% , 50±20Hz |
| 功耗 | <40W | |
| 直流电子负载 | 负载电压 | 1-150V |
| 负载电流 | 0-120A | |
| 负载功率 | 600W | |
| 负载电阻 | 0.1Ω-10000Ω | |
| 测量分辨率 | 主电流 | 0.001A |
| 主电压 | 0.001V | |
| 电阻 | 0.001Ω | |
| 功率 | 0.001W | |
| 测量精度 | 主电流 | Imax±0.05%+4mA ( 24bitA/D,15ppm/℃基准) |
| 主电压 | Vmax±0.05 %+4mV(24bit A/D,,15ppm/℃基准)；输入阻抗lMΩ) | |
| 控制精度 | 电流 | Imax±0.1%+4mA (16bit D/A,,15ppm/℃基准) |
| 电压 | Vmax±0.1%+4mV(16bit D/A, 15ppm/℃基准) | |
| 电阻 | Rmax±0.1%+0.1Ω (16bit D/A,15ppm/℃基准) | |
| 功率 | Pmax±0.1%+0.1W(16bit D/A, 15ppm/℃基准) | |
| 保护 | 过压 | 160V |
| 过温 | 85℃ | |
| 过功率 | 650W | |
| 过流 | 125A | |
| 通讯接口 | 程控接口 | RS232, RS485 |
| 监控软件 | 连接控制单机版PC软件(开放通讯协议,支持二次开发) | |
| 功能 | 工作模式 | 定电流CC定电压CV定电阻CR定功率CP |
| 常规功能 | 动态测试(最高10KHZ),短路测试,高精度电池测试(安时AH,瓦时WH) | |
| 自动测试 | 列表测试可定制功能:过流保护点/保护时间测试，内阻测试等 | |
| 扩展端口 | 外部触发 | V |
| PASSFAIIL输出 | V | |
| 远端电压量测 | V | |
| 配件 | RS232通讯线，负载大电流紫铜镀银冷压端子,通讯扩展端子、电源线、说明书、保修卡 | |
| 满载范围：0～300C (超过300C降额使用，降额率40W/0C) ; 10～60%RH | ||
| DC输出对机箱耐压 | ±500VDCMAX | |
| 交流供电输入端对机箱绝缘 | >20MΩ,500VDC时 | |
| 裸机尺寸(W*H*D) | 480*90*400(19寸/2U) | |
| 大概重量(kg) | 7 | |
| 支持4.8kW——48kW大功率程控直流电子负载定制 | ||
产品发布日期：2026.03.15
