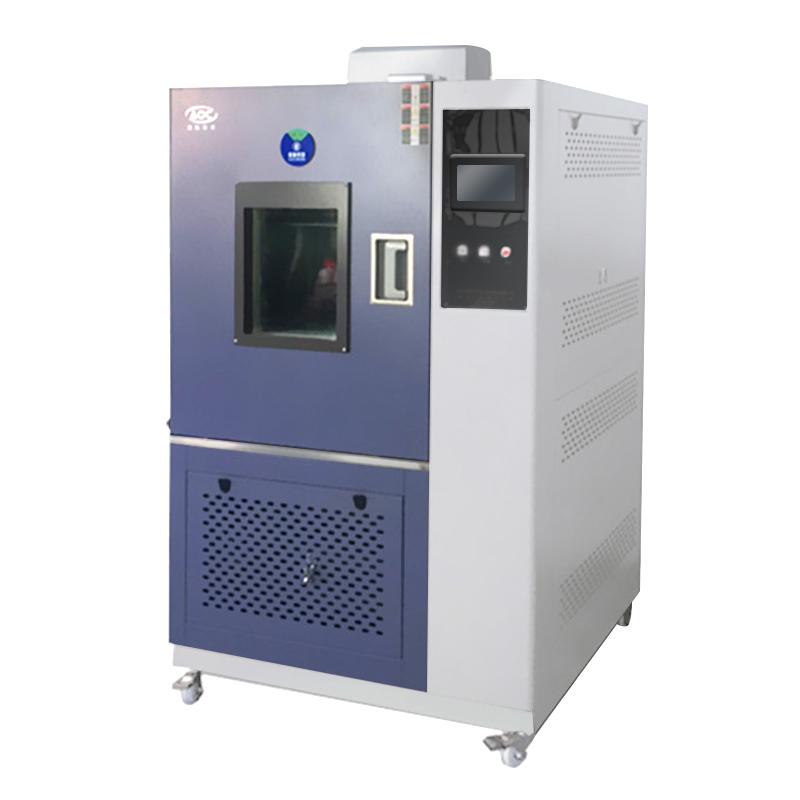

奥科GDJS-100A高低温交变湿热试验箱是一款容量为100升的高性能测试设备，专为电工电子产品、元器件、零部件及其材料的湿热性能测试和适应性试验而设计。它具有广泛的温度和湿度控制范围，从-20℃到150℃和30%到98%RH，箱体结构坚固且密封性强，采用高质量材料制造，配备先进的加热、加湿和控制系统，以确保稳定和可靠的测试条件。此外，操作简便的触摸屏控制和全面的安全保护功能使其成为各种实验室和工业应用的可靠选择。

产品适用于考察 电工电子产品、元器件、零部件及其材料在不同温湿度条件下，其耐潮湿能力，还可以作为在高低温环境下储存、运输和使用的适应性试验。

箱体结构

1.整个箱体采用整体结构。

2.箱体内侧采用1.0mmSUS304B不锈钢板，外侧采用1.0mm冷轧钢板喷塑，保温材料采用超细玻璃保温棉。

3.大门密封采用双层硅橡胶密封材料。

4.观察窗为多层导电膜钢化中空玻璃，尺寸大小为250×260mm为防止低温玻璃结霜，特设内置式特制发热丝环绕，并设有照明灯，为观察提供照明。

5.在箱体侧面设有带塞子的φ50mm测试孔，塞子材料为硅橡胶低发泡，能耐高低温，兼具保温效能。

6.在箱体工作室后侧设置有一个空气调节柜，在其间安装蒸发器、电加热器、加湿器、风机、风机蜗壳等设备。

7.温度传感器置于出风口。

8.试验箱内的送风方式为上送风下回风方式。

加热、加湿系统

1.加热器采用瓷架镍铬丝电加热器，此加热器热惰性小，寿命长。由仪表输出可控脉冲占空比PID信号，通过固态继电器来控制，控制平稳、可靠。

2.蒸汽锅炉电加热加湿方法，铠装电加热管，PID控制方式，使用无触点周期脉冲调宽SSR（固态继电器）控制，设有水位控制装置，加热器防干烧装置。

控制系统

1.温度控制仪：采用液晶触摸屏温湿度控制器

2.传感器：PT100测温传感器。

3.控制加热输出采用固态继电器过零触发，以降低噪声，减少污染，方便维修，提高控制精度。

4.在控制系统中需设有安全保护措施，包括：缺相保护、相序错误保护、相电压不平保护、风机过载保护、超温断电保护、漏电等保护。

5.控制系统设有方便用户的操作面板，设在试验箱左上部，设有电源、照明和各功能操作按键以及故障指示灯。

6.在系统中除了主控制器外，还设置一独立的超温保护器，即使主控制器出现故障，超温保护器也能可靠的断开加热电源以保护设备和试品的安全。

7.在电气控制系统中设有互锁装置，当循环风机没有启动或过载时加热和加湿系统不能启动。

执行标准

1.GB/T2423.3-2001

2.GB/T5170.5-96;

3.GB/T10586-89;

技术参数
