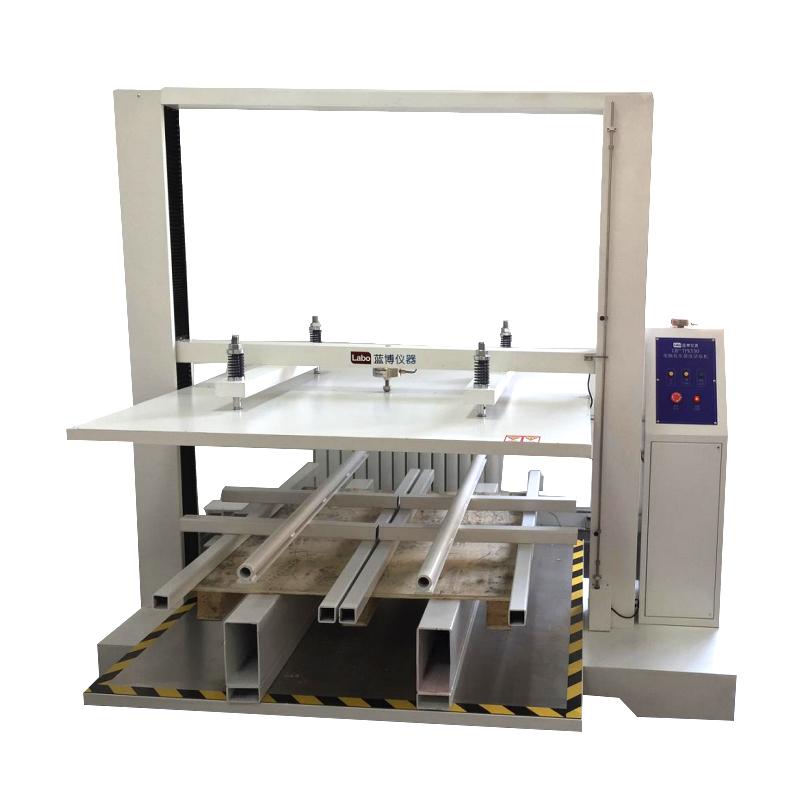

蓝博惠科Labo LB-TPKY50托盘抗压强度试验机是一款高性能设备，采用美国世铨高精度测力传感器、日本松下伺服驱动系统以及台湾TBI精密滚珠丝杆副传动，确保了设备的位移精度和可靠性。它具有可预设的试验速度和返程速度，自动完成测试，操作方便，传感器校准简单。此试验机能够对托盘的抗压强度进行测试，并提供高度准确的测试结果。主控制器采用32位ARM处理器，数据采集核心器件采用超高精度24位AD，具有丰富的接口扩展能力和强大的抗干扰能力。软件支持多种语言，功能导航简便，支持自定义试验数据项和报告，以及曲线分析和试验数据统计计算等功能，为用户提供了全面的试验控制和数据分析工具。总之，LB-TPKY50托盘抗压强度试验机是一款功能丰富、精度高、操作便捷的设备，适用于各种托盘抗压强度测试需求。

采用美国世铨高精度测力传感器，出厂时准确度控制在<0.5%，日本松下伺服驱动系统、中国台湾 TBI 精密滚 珠丝杆副传动，保证了设备的上下运行位移精度和可靠性、稳定性。 可预设的试验速度和返程速度以及上压板位置的自由调整，自动完成测试，使测试更便捷、有效。 传感器位于上方与上压板相连，用户或计量、校准部门（第三方）将标准传感器置于上、下压板中间 进行校准操作，即可轻松地对试验机进行示值误差校准。

主要部件性能描述

1、轮辐式传感器

2、电机配置

全套日本松下高性能伺服驱动系统 （包含：电机+驱动器+ 减速机+编码装置）

• 精度：实现了位置，速度和力矩的闭环控制；克服了步进电机失步的问题。

• 转速：高速性能好，一般额定转速能达到2000～3000转。

• 适应性：抗过载能力强，能承受三倍于额定转矩的负载，对有瞬间负载波动和要求快速起动的场合特 别适用。

• 稳定：低速运行平稳，低速运行时不会产生类似于步进电机的步进运行现象。适用于有高速响应要求 的场合。

• 及时性：电机加减速的动态相应时间短，一般在几十毫秒之内。 舒适性：发热和噪音明显降低。

3、精密丝杆：中国台湾 TBI 滚珠丝杆1副，含传动导杆和横梁

• 滚珠丝杠副的传动效率高达90%～98%，为滑动丝杠副的2～4倍，能有效地将扭力转化为推力。传动灵敏平稳、摩擦阻力小、灵敏度好、启动时无颤动、低速时无爬行，可μ级控制微量进给。

• 定位精度高滚珠丝杠副传动过程中温升小、可预紧消除轴向游隙和初级弹性形变、可对丝杠进行预拉 伸以补偿热伸长，故可获得较高的定位精度和重复定位精度。

• 精度保持性好，滚道形状准确，滚动摩擦磨损极小，具有良好的精度保持性、可靠性和使用寿命。

• 传动刚度高滚珠丝杠副内外滚道均为偏心转角双圆弧面、在滚道间隙极小的时也能灵活传动。

• 同步性能好滚珠丝杠副因具有导程精度高、灵敏度好的特点。

4、测控主板：蓝博托盘专用 2.0 版

主要功能特性

• 主控制器采用32位 ARM 处理器，处理速度达到计算机水平，相比传统的单片机测控系统整体性能大 大提高，运算速度更快，控制精度更高。

• 数据采集核心器件采用美国新的型超高精度24位 AD，采样速率可达2000次/秒，可捕捉到力量的瞬间 变化过程，全程不分档分辨力最高达500000分度。并采用独特的6点校准技术进一步提高精度，力量 测量精度优于国家0.5级(高级)标准。

• 位移编码器计数采用4倍频技术。使位移分辨力提高4倍，最高可达0.0005mm。

• 脉冲和电压两种输出控制方式，可控制具有脉冲或电压控制接口的任意伺服马达实现平滑无级调速， 另还有上升、下降及停止等开关量信号输出可用于直接驱动外部继电器或电磁阀，可用于控制直流电 机或气动、液压等动力装置。

• 专业的速度、位移、力量三闭环技术，可以实现精准的任意波形控制。

• 丰富的接口扩展能力：多达4路24位模拟量输入，3路16位模拟量输出，3路脉冲输出，3路 AB 相光电 编码器输入，9路开关量输入，8路开关量输出，1路 USB 接口，1路 RS232接口，1路 RS485接口，4 种 LCD 接口，所有输入输出接口均采用高速光电隔离技术，具备强大的抗干扰能力！

软件突出性特点

• 支持中英文语言界面切换；

• 支持功能导航，用户依据导航界面进入相应的试验功能模块；

• 支持纸箱压缩；

• 支持扩展试验功能，用户可以自行追加试验项目；

• 独立的开放式试验项目设置模块，可以由技术人员建立试验项目，试验操作员引用试验项目来做试验， 大大降低广大试验操作员的业务水平要求和操作难度；

• 试验控制流程化设计，用户查看试验控制步骤一目了然，指令类型丰富；

• 可以修改试验数据名称并可调整试验数据显示顺序，满足用户特殊数据输出要求；

• 支持自定义追加试验数据项；

• 支持自定义追加试验标准和试验数据处理；

• 支持试验数据统计计算（平均数、标准偏差、变异系数）；

• 支持曲线分析；

• 支持自定义试验报告，采用 Word 或 Excel 电子表格方式，操作方便，设置简单，可以打印或预览； 软件拥有各种设备安全和试验安全保护； 详尽的软件帮助文档。

技术参数
