QFZ型漆膜附着力试验仪是一款手动操作的测试设备，旨在测定各种涂膜对被涂物表面的附着能力。其主要结构包括传动部分、描绘头、工作台和机座。使用时，准备好样板并按规定将其涂膜面朝上固定在工作台上，然后根据要求调整描绘头的偏心位置和描绘直径。随后，加上砝码，使针尖与膜面接触，摇动手轮，钢针将在样板上描绘出螺线形的花纹，通过观察花纹情况来评估涂膜的附着力水平，可分为优、良、中、差、劣等级。该设备具备手动操作、描绘直径可调、附着力评估等特点，可用于涂膜附着力的定性测试。规格参数包括描图直径范围、转针型号、工作行程、砝码重量、工作台有效面积等。

QFZ型漆膜附着力试验仪用于测定各种涂膜对被涂物表面的附着能力。

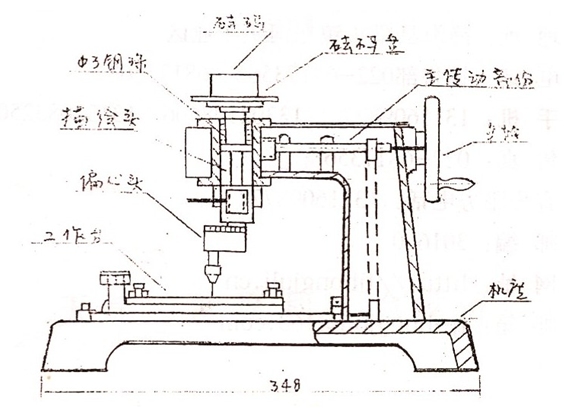

结构原理

QFZ型漆膜附着力试验仪主传动部分是由手轮，链轮，螺旋斜齿轮组成，在转动手轮时工作台左右移动，同时针头在画圆。

描绘头部分是由下面两个组件构成。

双头方螺丝用以调节机头上下。

由以滑动燕尾与一螺丝可带动手描针联接的下燕尾板以调节描绘直径。

3、工作台部分为一端装有可提动的半螺母与丝杠联接而带动工作台前后移动，工作台上有四个螺母及两块压板，用以压放试片。

4、机座部分用以支承工作台及描头等。

使用方法

1、按规定要求准备样板。

2、检查钢针建议一开始使用就换上新钢针，针尖距工作台面约3毫米。

3、将针尖的偏心位置按所要求的描绘直径调节好，然后用螺钉紧固。

4、将准备好的样板的涂膜面朝上按装在工作台上用压板压紧。

5、按规定要求在砝码盘上加放砝码。

6、提起可动半螺母将工作台移至外端，然后放下可动半螺母。

7、拨动压杆，使针尖与膜面接触。

8、摇动手轮，则钢针在样板上描绘出螺线形的花纹，根据花纹情况可判断该涂膜的附着力为优、良、中、差、劣。

技术参数
