国产QHY巴克霍尔兹压痕仪（QHY）是一款用于测定涂膜抗压力的实验仪器。该仪器适用于单层或多层涂膜的压痕试验，能够评估涂膜的抗压痕性能。QHY压痕仪采用不锈钢耐磨材质制造，具备500g的有效负荷重，配备20倍放大倍数的读数显微镜，并附带大于60°的光源入射角，以获得压痕长度的准确测量结果。使用该仪器，可以快速、准确地评估涂膜的抗压痕性能，是涂膜研究和质量控制的重要工具。

一、用途：

QHY型巴克霍尔兹压痕试验仪（以下简称压痕仪）适用于色漆、清漆的单层涂膜或多层涂膜的压痕试验。此压痕仪仅用于塑性变形的表面测量抗压力。当使用压痕仪在规定条件下施压涂膜时，即可形成压痕长度。以压痕长度倒数的函数表示抗压痕性试验结果。当要求涂膜的性能（抗压痕性）提高时，抗压痕性值就增大。

技术参数：

1、压痕仪整个装置重1000±5g；

2、压痕仪上的有效负荷重500±5g；

3、读数显微镜：a、放大倍数20倍；

b、附带光源入射角大于60°；

c、读数精度0.1mm。

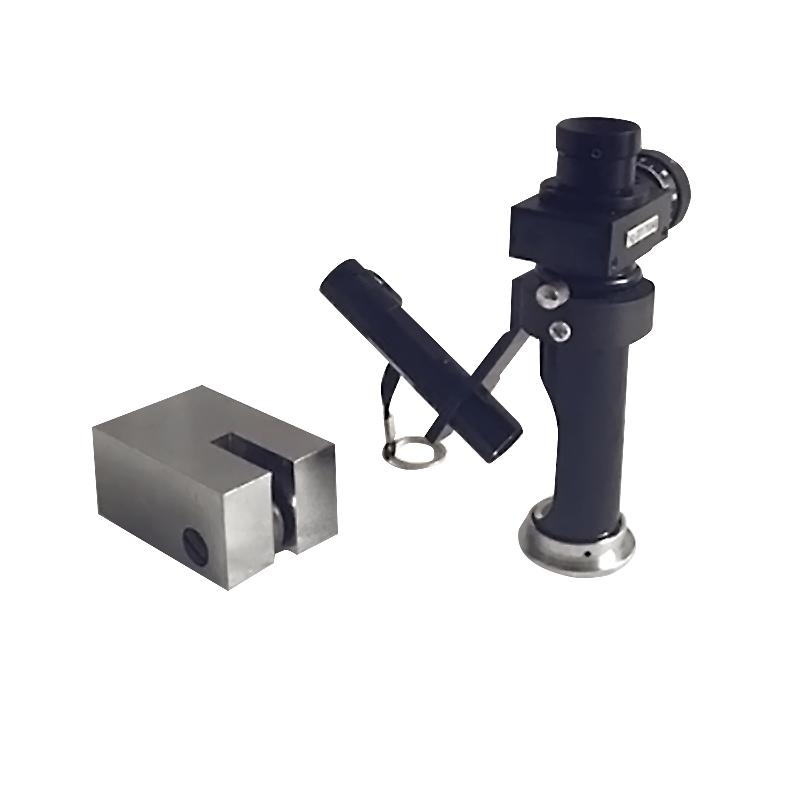

三、结构：

1、压痕装置

它是由矩形金属块、硬质工具钢制的具有尖锐刀刃金属轮、以及两个尖脚所组成。

2、测量装置

它是由一个20倍读数显微镜，并附有大于60°的照明，以产生在压痕长度上一个影像。

四、使用方法：

1、通常具备的要求

a、在一个硬的平整无扭曲、表面无可见隆起的底材上；

b、在测试负荷下，底材需要不变形；

c、在测试期间，漆膜一般表现塑性变形，而不是弹性变形；

d、漆膜需要在压痕装置的负荷下，膜厚仍保持至少10um的厚度；

e、漆膜需要均匀、光滑和清洁。

2、取样按GB3186规定进行。

3、试板按GB9275—88中第5条的要求制做。

4、试验步骤

（1）试验环境条件

除非另有规定，试验应在温度23±2℃；相对湿度（50±5）%的条件下进行。

（2）压痕长度测定

a、将试板漆膜朝上，放在稳固的试验台平面上；

b、将压痕器轻轻地放在试板适当的位置上；放时应首先使装置的脚与试板接触，然后小心地放下压痕器。可先在试验压痕的位置上做记号，以便压后重新找到压痕。放置30±1s后拾起装置离开试板时，应先是压痕器，后是装置的脚。

c、除非另有规定，移去压痕器后35±5s期间内，用显微镜放在测定的位置上，测定压痕产生的影像长度以毫米表示，准确到0.1mm，记录其结果。

d、在同一试板上的不同部位进行5次试验，计算其算术平均值。

（3）抗压痕性的计算

a、将平均值数字修约成最近似表中某一栏的值，用该压痕长度舍入值查表来得到抗压痕性。

b、通过下式计算抗压痕性：

100/L中式：L—压痕长度mm

下表表明了压痕长度和抗压痕性之间的关系，也列出了压痕深度和涂层厚度。
