国产QTX漆膜弹性试验器是用于测定涂料漆膜的柔韧性的设备，符合国家标准GB1731—79。该试验器包括七个不同直径的钢制轴棒，用于弯曲涂料漆膜并评估其柔韧性。操作简便，可在不同直径的轴棒上进行弯曲测试，通过观察漆膜是否发生裂纹或剥落来确定漆膜的柔韧性。这有助于质量控制和涂料性能的评估。

QTX型漆膜弹性试验器（按国家标准GB1731—79）

作涂料漆膜柔韧性测定。

油漆漆膜涂于金属板上，在不同的直径（毫米）的轴棒上弯曲以测定漆膜的柔韧性。

测定时，在22±1℃，相对温度不大于70%条件下进行。

1、设备及用具：

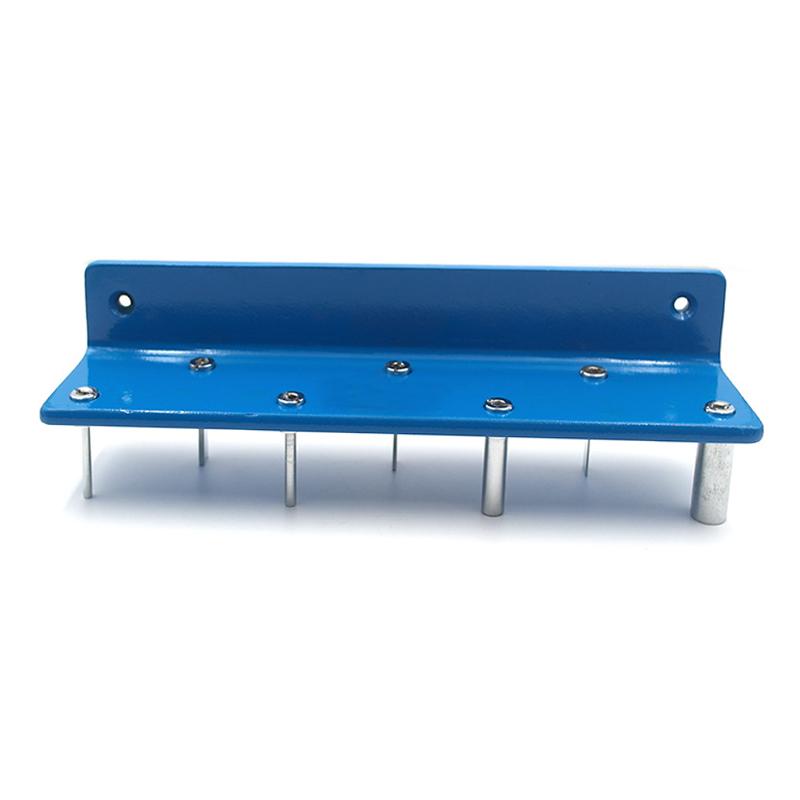

（1）漆膜弹性试验器（如图）由粗细口径不同的七个钢制轴棒所组成，固定于座架上，座架可用螺钉钉在试验台的桌子边上。

轴棒的尺寸如下：

每个轴棒长度 35毫米

轴棒1直径 15毫米

轴棒2直径 10毫米

轴棒3直径 5毫米

轴棒4直径 4毫米

轴棒5截面3*10毫米，其曲度半径为 1.5毫米

轴棒6截面2*10毫米，其曲度半径为 1毫米

轴棒7截面1*10毫米，其曲度半径为 0.5毫米

（2）铁板：厚度0.2～0.3毫米，尺寸20*100～150毫米。

2、操作及使用步骤：

用砂布或金刚砂纸0号打磨铁板，并用松香水拭净，在铁板上在样板制备法，或按试样的产品标准的规定，涂以油漆。

如产品标准允许，铁板亦可只用松香水拭净，不必打磨，待漆膜干燥后，或按产品标准的规定时间，将样板紧压于15毫米直径的轴棒1上，漆膜朝上，练轴棒弯曲180°，左右各90°进行弯曲的时间为2～3秒钟。

如果漆膜在弯曲以后用四倍放大镜观察，不裂纹及剥落现象时，即顺序在10、5、4、3、2、1毫米的各轴棒上进行弯曲和观察。在进行试验过程中，最后用4倍放大镜观察漆膜不发生裂纹和剥落现象时，所通过最小直径的轴棒即为柔韧性或弹性指标。

一般测定时，可以直接在产品标准规定的轴棒上进行弯曲，测定是否合格。漆膜的柔韧性或弹性可以用轴棒直径的毫米数表示之。

例如：

（1）柔韧性当最后用10毫米直径轴棒弯曲时无变化，就是在15毫米直径的轴棒上弯曲，也无变化，而在5毫米直径轴棒上弯曲则发生损坏一漆膜裂纹或剥落。在此，10毫米即是所通过的最小直径。

（2）柔韧性用1毫米直径轴棒弯曲时无变化，就是说在所有的轴棒上弯曲漆膜均无损坏。

漆膜弹性测定器

1、R=7.5m/m钢棒

2、R=5m/m钢棒

3、R=2.5m/m钢棒

4、R=2m/m钢棒

5、R=1.5m/m钢棒

6、R=1m/m钢棒

7、R=0.5m/m钢棒
