F904三维磁通门传感器是一款低功耗低噪声三维磁通门传感器，典型功耗小于0.2W，噪声等级小于10pT rms/√Hz at 1Hz；它可将磁场强度直接转换成模拟信号(±3V)。典型应用场合为：地磁检测、包裹检测、水下磁场监控、交通监控、剩磁测量、微弱磁场测量、实验室等。
F904低功耗低噪声三维磁通门传感器量程可选±70μT和±100μT，频率响应DC-1kHz；此外，F904还具有**的线性度(<0.005%)和噪声特性(<10pT rms/√Hz at 1Hz)，三轴正交性误差小于0.5°。
F904低功耗低噪声三维磁通门传感器的封装类型可分为标准封装和潜水级封装，标准封装的防护等级为IP67；而潜水级封装，可支持水下100米工作，非常适用于水下磁场监控测量。
功能特性
低功耗低噪声三维磁通门传感器
尺寸小巧(85 x 32 x 32mm)
线性度：<0.005%
三轴正交性误差：<0.5°
供电电源：4VDC ～ 15VDC
模拟信号差分输出(±3V)
量程：±70μT 或 ±100μT
电压输出误差：<±0.5%
噪声等级：<10pT rms/√Hz at 1Hz
频率响应范围：DC- 1kHz
标准封装，IP67防护等级
可选潜水级封装(水下100米)
F904三维磁通门传感器参数：
型号 | F904 | ||
性能参数 | |||
轴数 | 3 | ||
量程 | X,Y,Z | ±70μT | ±100μT |
矢量R | 121μT | 173μT | |
电压输出误差 | <±0.5% | ||
噪声等级 | <10pT rms/√Hz at 1Hz | ||
启动时间 | 150ms | ||
预热时间 | 15mins | ||
模拟输出 | ±3V (差分输出) | ||
灵敏度 | 43mV/μT | 30mV/μT | |
温度系数 | <±100ppm/℃ | ||
三轴正交性误差 | <0.5° | ||
线性误差 | <0.005%(最小二乘法拟合) | ||
频率响应(-3dB) | DC- 1kHz | ||
磁滞 | <2nT (暴露于高达两倍量程的磁场环境) | ||
机械规格 | |||
尺寸(W x H x L) | 32 x 32 x 85mm | ||
重量 | 135g；其他规格取决于封装形式 | ||
电气规格 | |||
电源电压 | 4VDC ～15VDC | ||
典型功耗 | <0.2W | ||
输出阻抗 | 20Ω | ||
最大负载电容 | >10μF | ||
环境要求 | |||
工作温度 | - 40℃ to +70℃ | ||
储存温度 | - 40℃ to +85℃ | ||
防护等级 | IP67 或者潜水级封装，支持水下100米工作 | ||

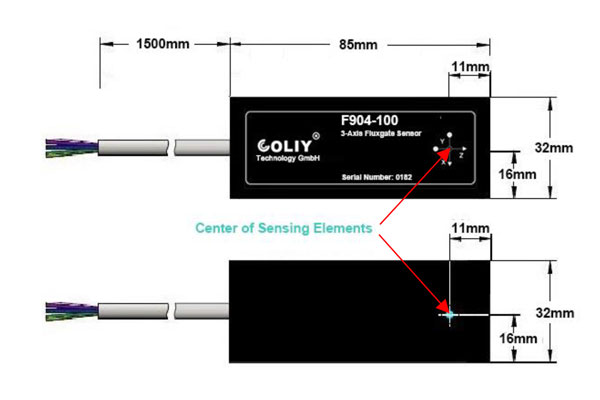

F904三维磁通门传感器的尺寸图和接线端子描述
线缆颜色 | 接线端子 | 描述 |
红色 | X+ | 模拟信号差分输出 (X轴，±3V) |
黄色 | X- | |
绿色 | Y+ | 模拟信号差分输出 (Y轴，±3V) |
蓝色 | Y- | |
紫色 | Z+ | 模拟信号差分输出 (Z轴，±3V) |
白色 | Z- | |
棕色 | V+ | 直流电源输入 (4VDC ～ 15VDC) |
黑色 | GND |
三维磁通门传感器选型
F904 | -100 | S |
三维磁通门传感器类型 F904：低功耗低噪声三维磁通门传感器 | 传感器量程 -70：70μT/轴 -100：100μT/轴 | 封装类型 缺省： 标准封装(IP67) S：潜水版封装(支持水下100米工作) |
注：
1、型号举例：F904-100S，这是一个低功耗低噪声三维磁通门传感器(F904)：量程为100μT/轴(100), 潜水版封装(S)；
2、三维磁通门传感器的电缆长度默认是1.5m，其他长度可以定制。
