GFP703S磁通门频谱分析仪性价比高，按照工业标准设计，防护等级IP66，连接计算机可直接显示和保存磁场时域图和频谱分析图。典型应用场合为：实验室交流磁场干扰分析、电子显微镜环境磁场干扰分析，芯片制造环境磁场干扰分析、环境磁场记录等。
GFP703S磁通门频谱分析仪由磁通门传感器，数据分析器和电脑显示软件组成。电脑的USB口电源可直接给数据分析器供电。GFP703S在DC模式下测量直流磁场，最高速率1000sps；在AC模式下获取交流磁场频谱图，GFP703S拥有实时频谱分析功能，采用傅里叶分析1Hz-600Hz的交流磁场, 最高分辨率0.01nT。GFP703S的DC基本精度0.5%，量程±100μT到1mT可选。
GFP703S已通过CE认证和EMC(电磁兼容)测试。
功能特性
按照工业标准制造
高性价比、高可靠性和稳定性
通过CE认证
通过EMC（电磁兼容）测试
防护等级IP66
XYZ分量值和矢量值显示
实时频谱分析功能
量程：±100μT到1mT可选
DC基本精度：0.5%
分辨率高达0.01nT
DC测量模式和AC测量模式
正交性误差：<1°
24位高精度数字分析器
带频谱分析电脑软件
上位机软件界面

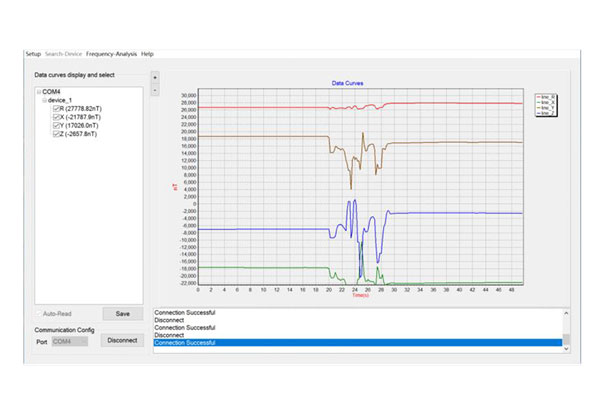

DC时域图：可以自动记录和显示趋势图曲线：可以实时显示磁场强度的XYZ分量值和矢量值：可以实时记录保存磁场强度数据等。

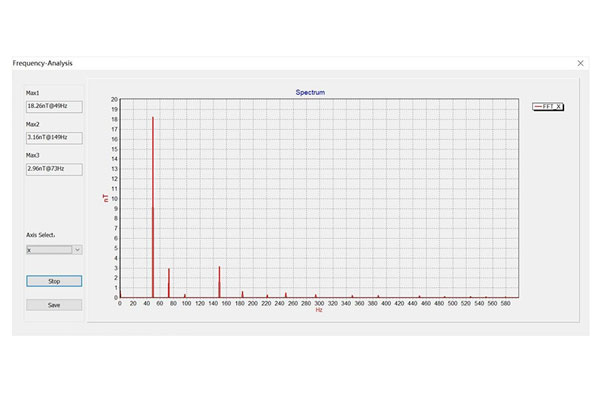

频谱分析：针对交流磁场，GFP703S具有实时频谱分析功能，频谱分析范围<600Hz,分辨率0.01nT。
GFP703磁通门频谱分析仪参数：
型号 | GFP703S | ||
测量参数 | |||
精度/轴 | ±0.5% | ||
最大量程 | X,Y,Z | DC | ±100μT, ±1mT 可选 |
AC* | ±70μT ，±700μT 可选 | ||
最高分辨率 | 0.01nT | ||
频率响应范围[fT] | DC - 1kHz | ||
典型温度系数 | ±100ppm/℃ | ||
磁滞 | <±2nT (暴露于高达两倍量程的磁场环境) | ||
上位机软件 | |||
数据显示位数 | 高达7位 | ||
显示模式 | DC、AC、矢量值、XYZ分量值、实时频谱分析 | ||
软件/驱动 | 上位机软件，无需安装其他驱动程序 | ||
磁场变送器规格 | |||
工作温度 | -20℃ 至 +60℃ | ||
储存温度 | - 20℃ 至 +75℃ | ||
电源 | 5VDC | ||
电源接口 | USB | ||
尺寸 | 107 mm W ×32 mm H × 32 mm D | ||
重量 | 300g | ||
认证 | CE 认证、EMC认证 | ||
“*”：这里描述的AC量程是指在屏蔽DC磁场后的交流磁场测量范围，因此如果在未屏蔽DC磁场的环境下采用AC测量模式测量磁场，AC量程等于0.7倍的DC量程减去该环境下的DC磁场强度。[SQRT(2)/2 ≈ 0.7]。
