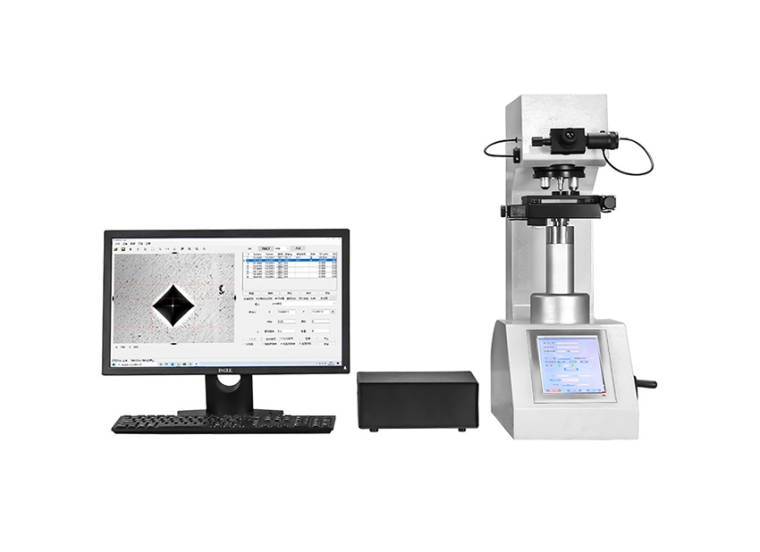

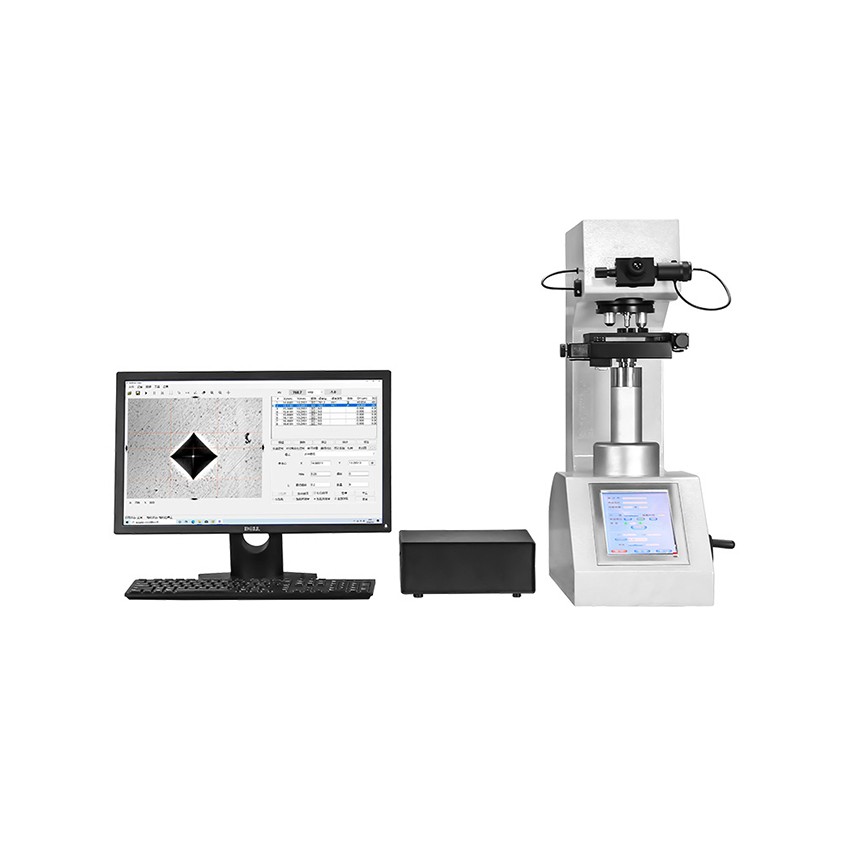

THVS-1MDX-AXY全自动显微维氏硬度计
THVS-1MDX-AXY全自动显微维氏硬度计由两部分组成：
THV-1MDX自动转塔数显显微硬度计
THVS—AXY维氏硬度自动测量和控制系统
THV-1MDX自动转塔数显显微硬度计采用光学交叉导轨升降机构、测量力自动换挡、力值准确、图像清晰，是理想的高端显微硬度计。
产品特点
1.测量力自动换挡，无需手动砝码换挡，换挡更顺畅。
2.自动转塔，测试时压头与物镜自动相互切换，测试点自动定位精确。
3.采用光学交叉导轨导向的升降机构，保证导向精度，无间隙；采用齿轮齿条二级传力，可以实现快速平稳传力。
4.压头在打压前后，压头位于压头保护罩内，确保了压头被样品或其他物品的触碰。
5.长物距消、色差光学系统（选件），40倍高清物镜离样品距离大于2.5毫米，完全避免物镜和样品的触碰。
6.光学系统可选用：200、500、600倍光学放大功能（选件）。
7.可同时安装有维氏、努氏压头及4个物镜，努氏压头及另外两个物镜（选件）。
8.光源采用LED灯，寿命长，无需更换灯泡。
9.配内置摄像头（选件），图像更清晰。
10.最大试验力2Kg（选件）。
11.可按照标准硬度块或长度标尺，进行标定,按照高中低硬度值自动进行硬度修正，硬度值更精确。
12.各种硬度值相互转换，数据统计保存，方便查询并打印输出。
13.备有RS-232接口，可与计算机联机。
14.检验结果数据以EXCEL格式自动保存在U盘中（选件）。
15.试验设置参数通过密码保护。
16.中、英文等至少3种语言供选择，其他语种可定制。
技术参数
型号 | THV-1MDX |
试验力 | 10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N)、 200gf (1.96N)、300gf (2.94N)、500gf(4.9N)、1Kgf (9.8N)、 2Kgf (19.6N)(选件) |
符合标准 | GB/T4340.2、ASTM E92 |
测量分辨率 | 0.01μm |
数据显示输出 | 8寸触摸屏显示读数，可储存20种测试结果, 内置打印机和RS-232接口，可选配U盘以EXCEL格式保存数据 |
转换标尺 | 洛氏、布氏 |
硬度测试范围 | 8～2900HV |
试验力施加方法 | 自动（加荷、保荷、卸荷） |
测试显微镜放大倍率 | 400X，100X，200X、500X、600X（选件），2.5毫米物距物镜可选 |
试验力保荷时间 | 1-99s |
最大允许试件高度 | 160mm |
压头到机壁距离 | 160mm |
X-Y试台 | 尺寸：100*100mm 最大移动：25*25mm |
尺寸 | 540*260*650mm |
重量 | 约50Kg |
电源 | AC220V+5%，50-60Hz |

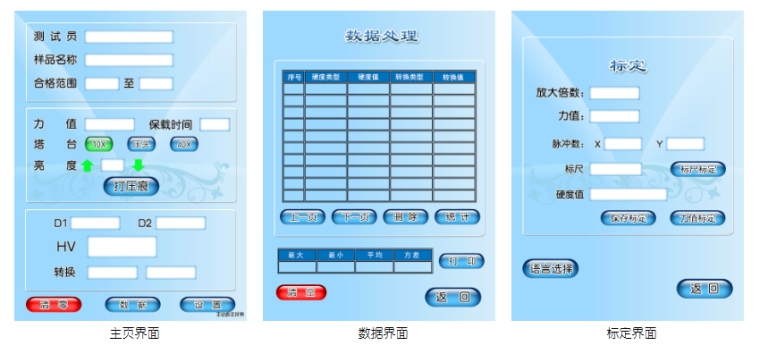

界面:
THVS-AXY （显微）维氏硬度测量和控制系统:
自动载物台
自动测量压痕
THVS—AXY维氏硬度自动测量和控制系统是耐博公司自主开发(软件注册权证书号：2016SR176822)的计算机自动测量和控制系统，与各种型号的维氏（含显微维氏）维氏硬度计无缝连接，组成一套**的硬度计自动测量系统。
该硬度自动测量主要用于各种金属及部分非金属材料的维氏硬度测定，能够对各种金属零件及其热后处理后的零件等进行硬度测定；同时适用于有效硬化层深度、涂镀层及焊接件的热影响部位测定。还可用于各种金属零件内部金相组织的观察及对图像进行采集、显示及输出打印。
该系统尤其适用于测量热处理工件的表面硬度、硬度梯度分布曲线、有效硬化层深度。
技术参数
摄像头内置500万像素，图像清晰。
计算机联想或戴尔，操作系统：Windows 10
高精度自动X-Y载物台
驱动马达 | 步进马达 |
驱动控制 | 通过软件在X-Y轴向上移动速度可灵活的改变 |
尺寸 | 150 × 150mm |
最大移动距离 | 在X-Y轴方向50 × 50mm |
最小移动距离 | 1μm |
移动速度 | 1-10mm/sec，可调 |
位移重复精度 | 1um-2um以内 |
物台移动方式设定 | 可通过鼠标点击界面中任意点自动选点，可进行直线开始位置的设定和随机移动位置设定， 通过鼠标点选对自动X-Y位移台载物台进行8个方向任意移动的控制，可调整速度、可自动复位、可随意进行坐标清零 |
Z轴自动聚焦组件
移动电机 | 步进 |
最大移动距离 | 硬度计主机的样品移动范围 |
移动分辨率 | 0.1um |
位移重复精度 | 1um |
移动速度 | 快速/慢速 |
测量和控制软件
系统描述 | 可进行全景扫描，边缘扫描。自动完成连续打压、 保载、读数、数据记录，通过选择一种测量方式所有测量将自动快速完成； 根据不同需求选择直线、之字形线、圆、弧线、随机点、 矩阵、自学习模式等；通过数据处理软件提高在非光洁面上非清晰压痕的可读性； 在试样连续测量后形成的硬化层深度值可以以表格形式显示； 可方便输出各种数据测量数据、硬度值表、硬化层深度、最大值、平均值、最小值。 |
硬度计控制 | 可对硬度计进行自动控制：自动转塔台(物镜、压头、物镜自动切换)、自动加载、自动测量控制 可以对显微硬度计的光源亮度进行设置 选择进行控制物镜的转换并反映在软件接口进行计算参数改变 选择或起动控制硬度计压头自动转入负载位置、加载、保持、卸载并自动转回测量物镜位置 硬度计所设定的载荷可自动反映在软件界面上 |
Z轴控制 | Z轴自动移动，自动聚焦 |
控制物台移动方式（Patten） | 软件系统可控制自动载物台进行编程移动，可进行： 1）测量模式（Random A） 使用这个模式打压和读取一个任选点。 2）测量模式（Random B） 测量和读取任意点。以任意角度旋转选定的坐标位置。 3) 进行横向（X轴方向）的打压和读取 4) 纵向（Y轴方向）的打压和读取 5）测量模式（Line Set A） 使用这个模式打压和读取和表面成一定角度的方向（Z字形移动，即硬化层深度测量的折线移动）。 6）测量模式（Line Set B） 使用这个模式进行固定间隔的打压和读取。 7）轨迹坐标移动等移动编程方式 以上可同时设定8条直线，每条直线可设999个位置 |
测量方式 | 自动模式: 自动加载+自动测量+自动显示测量结果 可选手动模式测量 |
图像采集/识别方法 | 采用高质量、高分辨率摄像机，分辨率为500万，大尺寸原始图像采集； 多种图像压缩方法方便使用（采用的图像及测量结果供存储格式，图像存储格式BMP、JPG等通用文件格式）。 自动维氏压痕测量系统采用像素识别技术，通过专用维氏硬度压痕分析软件对压痕图像进行分析， 分析软件采用数字图像处理技术边缘分割算法对试验压痕边缘提取， 进而运用小波多分辨率理论分析试验压痕的取样信号，用最小二乘法拟合压痕边缘直线， 从而提取显微硬度压痕边缘的方法，实现对显微组织维氏硬度试验压痕区域快速 而准确地提取并自动计算维氏硬度值，提高在非光洁面上非清晰压痕的可读性。 |
自动测量时间 | 约0.3sec/1个压痕 |
测量重复性 | ±1.0% （700HV/500gf） |
可测最小压痕 | 约5mm（自动测量） |
最小测量单位 | 0.01mm |
语言 | 中文（英文可选） |
数据输出格式/ 编辑功能 | 可按用户要求定制检验报告； 通过数据处理软件，在试样连续测量后形成的硬化层深度值可以以表格形式显示； 可方便输出各种测量数据、硬度值表、硬化层深度、最大值、平均值、最小值、显示并输出彩色图像且带有硬度值； 硬度值、硬度表、硬化层深度图及图片插入等数据可灵活在“WORD”（可选“EXCEL”） 中编辑打印出包含数理统计及硬化层深度曲线的测试报告并 保存(WORD格式)（可选“EXCEL”），还可打印观察到的样品形貌图并保存， 直接反映出压痕及背景的显微组织，同时在不同倍率物镜下作金相分析观察； |
