产品概述
SDS800X HD 系列高分辨率数字示波器，具有最高 12-bit 垂直分辨率、优秀的本底噪声性能和垂直测量精度，能满足更高精度的测量需求。SDS800X HD 的最大带宽 200 MHz，采样率最高 2 GSa/s，具备 2/4 个模拟通道和 16 个数字通道，存储深度可达 100 Mpts。SDS800X HD 采用的 SPO 技术，波形捕获率高达500,000 帧/秒，具有 256 级辉度等级及色温显示；创新的数字触发系统，触发灵敏度高，触发抖动小；支持丰富的智能触发、串行总线触发和解码；支持历史（History）模式、分段采集（Sequence）、模板测试、搜索、导航、波特图和电源分析等高级分析模式；具备丰富的测量和数学运算功能。SDS800X HD 采用了 7英寸电容式触摸屏，支持多种手势实现对波形和菜单的常用操作，结合前面板的多个一键操作按键，极大地优化了操作示波器的效率，提升了用户体验。
特性与优点
模拟通道带宽：最高 200 MHz；实时采样率高达2 GSa/s
垂直分辨率：12-bit
低本底噪声，在 200 MHz 全带宽下低至 70 μVrms
SPO 技术
● 波形捕获率最高达 500,000 帧/秒（Sequence模式），120,000 帧/秒（正常模式）
● 支持 256 级波形辉度及色温显示
● 存储深度最高达 100 Mpts
● 数字触发
智能触发：边沿、斜率、脉宽、窗口、欠幅、间隔、超时、码型、视频触发（支持 HDTV）、前提边沿、第 N 边沿、延迟、建立/保持时间
串行总线触发和解码，支持的协议包括标配的 I2C、SPI、UART、CAN、LIN
分段采集（Sequence）模式，最大可以将存储深度等分为 80000 段，根据用户设置的触发条件，以非常小的死区时间分段捕获符合条件的事件。
历史模式（History），最大可记录 80000 帧波形
数十种自动测量功能，支持测量统计、Gating 测量、Math 测量、History 测量、Ref 测量。支持对测量参数的直方图和趋势图统计
4 路独立的波形运算，支持 2M 点 FFT 和 20 多种常用时域运算；支持自定义表达式实现复杂的嵌套 运算
多种高级数据分析和处理功能：搜索和导航、高速 模板测试、波特图、电源分析（选件）、计数器等16 路数字通道（选件）
25 MHz 任意波形发生器（选件）
7 英寸电容式触摸显示屏，分辨率 1024*600
丰富的接口：SBUS（Siglent 逻辑分析仪接口）、2 个 USB Host、USB Device、LAN、Pass/Fail、Trigger Out 等
支持外接鼠标和键盘操作；内建的 WebServer 支持通过网页控制仪器；支持 NTP（网络时间协议） 支持丰富的 SCPI 远程控制命令
多国语言显示及嵌入式在线帮助
型号和主要参数
型号 | SDS804X HD SDS802X HD | SDS814X HD SDS812X HD | SDS824X HD SDS822X HD |
通道数 | 4（4通道系列） 2（2通道系列） | ||
带宽 | 70 MHz | 100 MHz | 200 MHz |
最大实时采样率 | 单通道模式：2 GSa/s 双通道模式：1 GSa/s 四通道模式：500 MSa/s | ||
最大存储深度 | 单通道模式：50 Mpts/ch 双通道模式：25 Mpts/ch 四通道模式：10 Mpts/ch | 单通道模式：100 Mpts/ch 双通道模式：50 Mpts/ch 四通道模式：25 Mpts/ch | |
波形捕获率 | 正常模式：最高80,000 wfm/s；Sequence模式：最高500,000 wfm/s | 正常模式： 最高 120,000 wfm/s；Sequence模式：最 高500,000 wfm/s | |
垂直分辨率 | 12-bit | ||
触发类型 | 边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、视频（Video）、前提边沿 （Qualified）、第N边沿（Nth edge）、延迟（Delay）、建立/保持时间（Setup/Hold time）、串行触发 | ||
串行触发和解码 | 标配：I2C、SPI、UART、CAN、LIN | ||
测量 | 超过50种参数测量，并支持直方图、趋势图和轨迹图统计 | ||
数学运算 | 4路；2M点FFT频谱分析；数字滤波；加、减、乘、除、积分、微分、平方根、平均、ERES、绝对值、符号、等价、取反、对数、指数、插值、最大保持、最小保持等时域运 算；支持公式编辑器实现复杂的嵌套运算 | ||
数据分析和 处理工具 | 搜索、导航、历史、模板测试、波特图、电源分析（选配）、计数器 | ||
数字通道（选配） | 16 路，1GSa/s采样率，10 Mpts/ch存储深度 | ||
USB任意波形 发生器（选配） | 单通道，最高输出频率25MHz，采样率125MSa/s，波形长度16kpts，隔离输出 | ||
接口 | SBUS（Siglent 逻辑分析仪接口），USB 2.0 Host x2，USB 2.0 Device，10M/100M LAN， 辅助输出（TRIG OUT，PASS/FAIL） | ||
探头 | 4套/2套无源探头 PB470 | 4套/2套无源探头 PP510 | 4套/2套无源探头 PP215 |
显示 | 7 英寸电容式触摸显示屏，分辨率1024*600 | ||

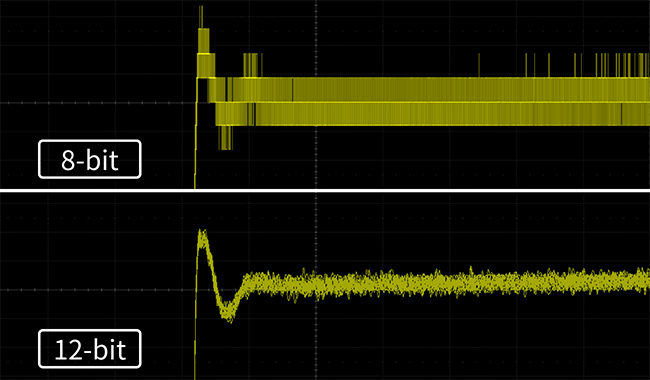

12-bit高分辨率 SDS800X HD拥有12-bit高分辨率，高分辨率示波器具有**的信号检测和显示能力，有助于分析信号的细节与特征，在高精度电源测试、测量电源纹波、优化器件性能、检测和诊断发动机控制单元、医疗设备使用等应用中具有极大优势。 |  |

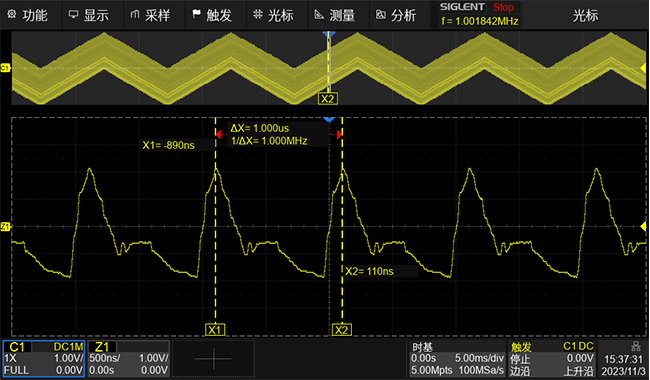

 | 长存储深度 SDS800X HD最大存储深度可达100 Mpts，适用于观察分析长时间信号、低频信号和瞬态现象。大存储深度下，示波器能够处理的数据量多，计算结果的准确性和稳定性也越高。 |

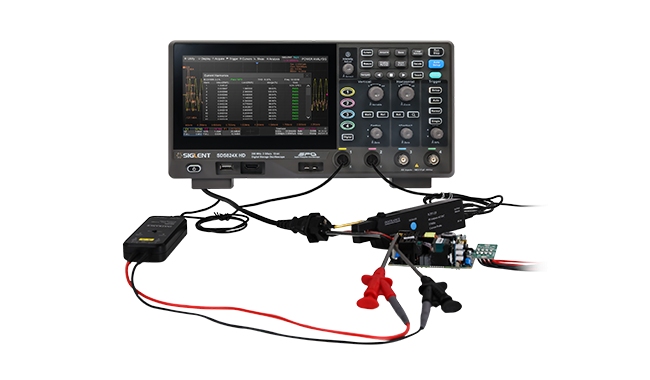

高效的电源分析 SDS800X HD的电源分析功能搭配鼎阳科技的电压探头（DPB5000系列）、电流探头（CP6000系列），可以快速准确地分析电源质量、电流谐波、浪涌电流、瞬变响应、安全作业区(SOA)等12项参数，帮助工程师解除繁琐的手工配置和复杂的公式计算，极为适用于观察异常谐波、进行谐波分析、评估器件稳定性、判断电磁干扰等测试。 |  |

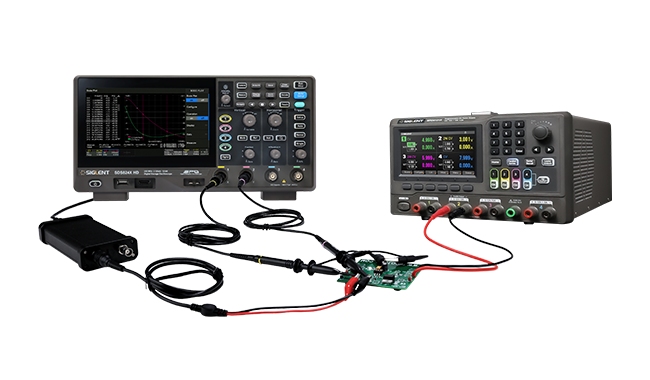

 | **的环路响应测试 SDS800X HD标配的波特图功能，搭配鼎阳科技的隔离信号发生器选件（SAG1021I）或SDG任意波形发生器即可进行环路响应测试，提供被测设备（DUT）的频率响应曲线，轻松获得各个频率点下的增益和相位值。同时借助数据列表、光标测量、自动测量功能，可对波特图曲线进行详细的数据分析，判断系统稳定性等等。 |

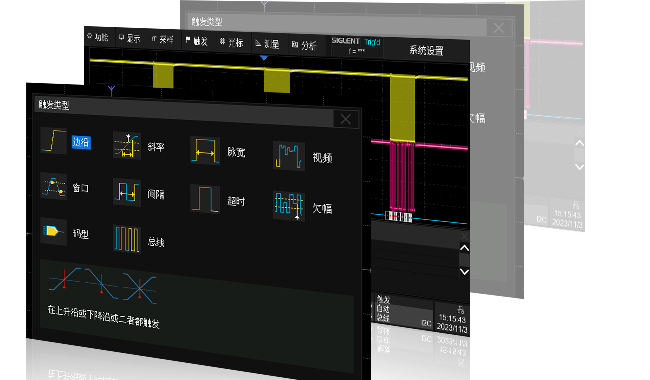

丰富的触发与解码 SDS800X HD 具有丰富的触发功能，包括边沿、斜率、延迟、建立/保持时间和多种总线触发（串行触发）。支持嵌入式行业的 I2C、SPI、UART 协议及汽车行业的 CAN、LIN 协议的触发与解码，能够准确捕获并直观地将总线的协议信息以表格形式或其它方式显示，稳定进行测试。 |  |

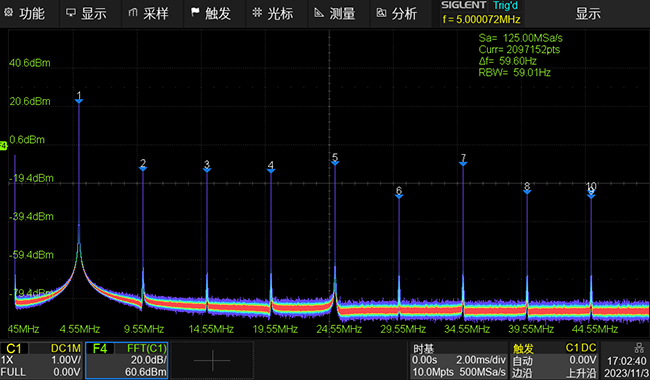

 | 强大的数学功能 内置 FFT 功能，最大运算点数为 2M 点，4 条独立 Math 波形，支持用户自定义运算表达式。在优越的频谱分辨率下可更准确的分析信号频率成分及能量分布，轻松化身一台频谱分析仪。FFT模式下支持多种窗函数，支持普通、平均、最大值保持等模式，支持峰值检测，自动检测杂散频率并标记形成列表显示。 |

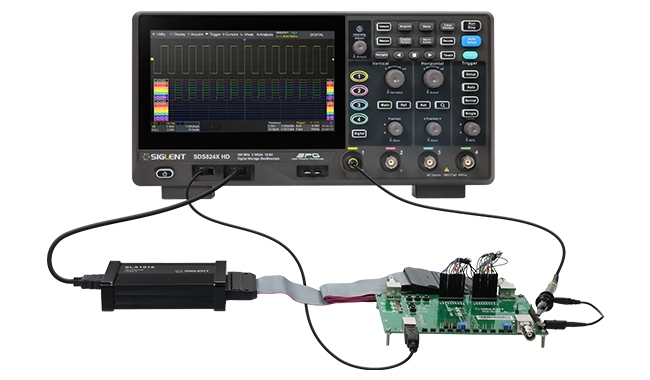

16路数字逻辑信号分析 SDS800X HD 可搭配鼎阳科技的16路逻辑分析仪探头选件（SLA1016），为仪器增加16路数字通道，同时不影响其他测试功能，实现混合信号的采集与分析，快速解决模数混合信号设计与分析等问题。 |  |
