SDS1104X-U 示波器

主要特性

• 100 MHz带宽，4通道

• 最大实时采样率1 GSa/s

• 最大存储深度14 Mpts

• 128k 点FFT，支持Peaks、Markers

• 标配多种串行协议解码

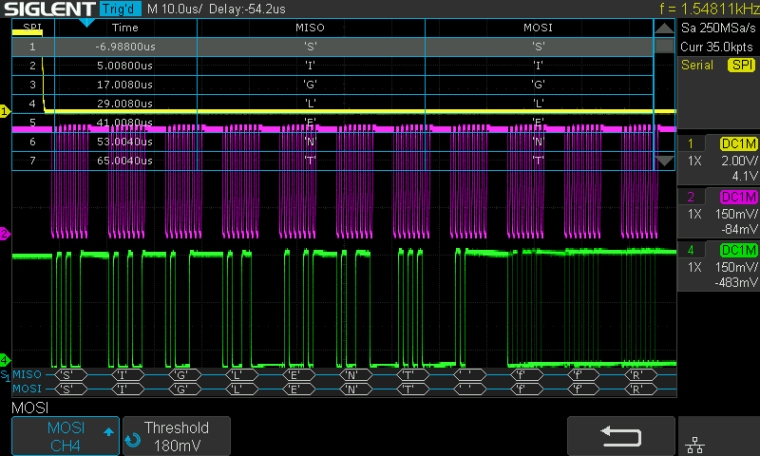

串行总线触发和解码

标配支持IIC、SPI、UART、CAN、LIN等协议的解码功能，可有效解析信号数据。

波形与数据可同时显示在界面上，方便查看；以列表的形式将解码的详细信息显示，并支持将数据进行存储与导出。

深存储，快刷新

采用鼎阳**的SPO技术，数字触发系统，触发灵敏度高，抖动小

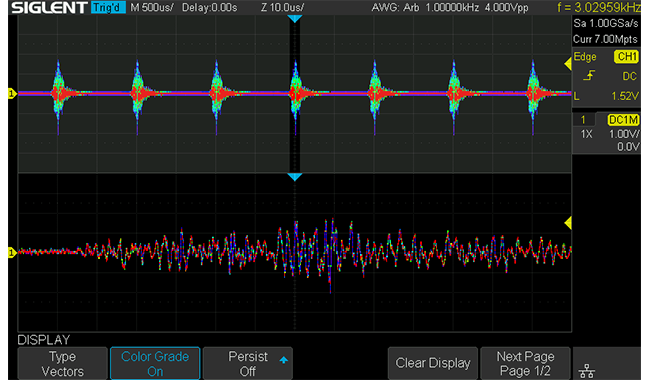

256 级辉度和色温显示，更清晰

波形刷新率最高400,000 wfm/s，轻松捕获异常波形

14 Mpts存储深度，深入查看波形细节

丰富的测量和数学运算功能

支持38种自动测量功能，支持测量统计、Zoom测量、Gating测量、Math测量、History测量、Ref测量；支持加、减、乘、除、积分、微分、平方根等波形运算功能。

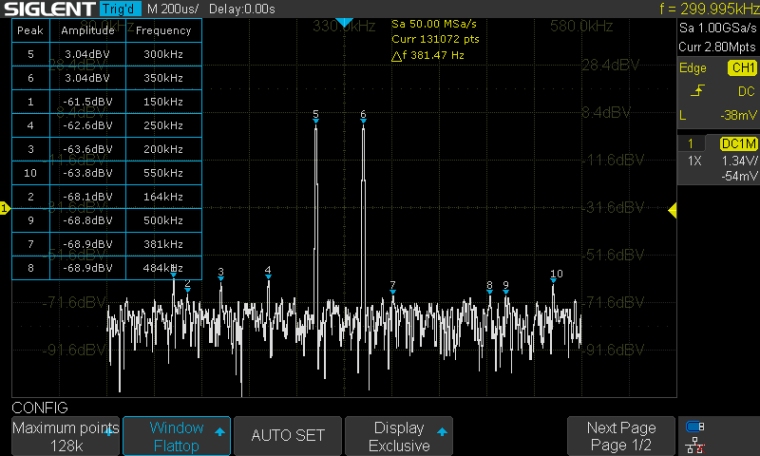

128k点FFT运算功能可对信号进行频域分析，从而对信号的信息作定量解释。

强大的调试分析能力

事件搜索和导航，快速定位感兴趣的事件

历史模式和顺序模式结合，异常信号无所遁形

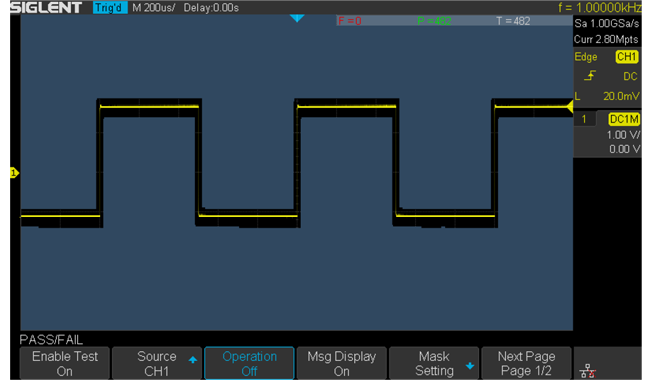

基于硬件的Pass/Fail模式，适用于长期监测信号
