SDS6000 Pro系列高分辨率数字示波器
SDS6000 Pro 系列高分辨率数字示波器，具有最高 12-bit 垂直分辨率、优秀的本底噪声性能和垂直测量精度，能满足更高精度的测量需求。SDS6000 Pro 的最大带宽 2 GHz，采样率最高 10 GSa/s，具备 4 个模拟通道和 16 个数字通道，存储深度可达 500 Mpts/通道。
SDS6000 Pro 采用的 SPO 技术，波形捕获率高达750 000 帧/秒，具有 256 级辉度等级及色温显示；创新的数字触发系统，触发灵敏度高，触发抖动小；支持丰富的智能触发、串行总线触发和解码；支持历史（History）模式、分段采集（Sequence）、模板测试、搜索、导航、波形直方图、波特图、电源分析、眼图和抖动分析等高级分析模式；具备丰富的测量和数学运算功能。SDS6000 Pro 采用了 12.1 英寸电容式触摸屏，支持多种手势实现对波形和菜单的常用操作，结合前面板的多个一键操作按键，极大地优化了操作示波器的效率，提升了用户体验。
型号
模拟带宽
通道数
最高实时采样率
最高波形捕获率
最大存储深度
垂直分辨率
参考价(含税)
SDS6204 H12 Pro
2 GHz
4 + EXT
10 GSa/s
750,000 wfm/s
500 Mpts/ch
12-bit
¥229,880
SDS6204 H10 Pro
2 GHz
4 + EXT
10 GSa/s
750,000 wfm/s
500 Mpts/ch
10-bit
¥139,880
SDS6104 H12 Pro
1 GHz
4 + EXT
5 GSa/s
750,000 wfm/s
250 Mpts/ch
12-bit
¥192,680
SDS6104 H10 Pro
1 GHz
4 + EXT
5 GSa/s
750,000 wfm/s
250 Mpts/ch
10-bit
¥89,880
SDS6054 H12 Pro
500 MHz
4 + EXT
5 GSa/s
750,000 wfm/s
250 Mpts/ch
12-bit
¥159,680
SDS6054 H10 Pro
500 MHz
4 + EXT
5 GSa/s
750,000 wfm/s
250 Mpts/ch
10-bit
¥68,880
SDS6034 H12 Pro
350 MHz
4 + EXT
5 GSa/s
750,000 wfm/s
250 Mpts/ch
12-bit
¥121,080
SDS6034 H10 Pro
350 MHz
4 + EXT
5 GSa/s
750,000 wfm/s
250 Mpts/ch
10-bit
¥48,880
SDS6000 Pro 主要特性
带宽：350 MHz, 500 MHz, 1 GHz, 2 GHz
垂直分辨率：12-bit（H12）/10-bit（H10）
低本底噪声：在 2 GHz全带宽下低至153 μVrms
实时采样率： 10 GSa/s（2 GHz带宽型号）
存储深度： 500 Mpts（2 GHz带宽型号）
波形刷新率：750,000 wfm/s（Sequence模式）

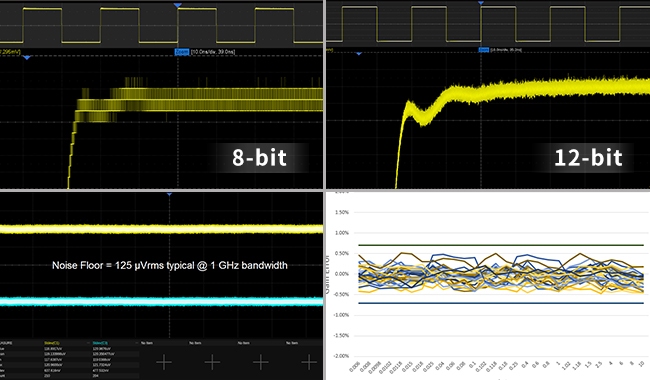

| 高分辨率示波器，满足更高精度的测试需求 · 12-bit高分辨率ADC采样，更好地呈现波形细节； · 优秀的本底噪声，在2GHz全带宽下的底噪值仅为153 μVrms，让12-bit ADC充分发挥性能； · 典型值±0.5%的直流增益精度 |  |

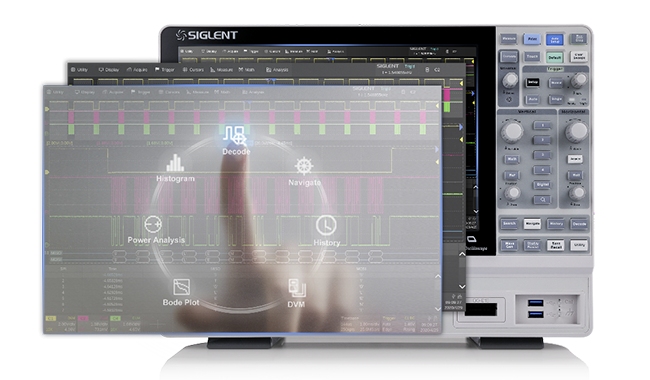

 | 优秀的用户界面和用户体验 · 配备12.1 英寸TFT-LCD 大显示屏，分辨率1280*800； · 电容式触摸屏，专门为示波器操作定义的各种手势，极大地提高了仪器操控效率； · 内嵌WebServer，可直接通过网页远程访问和操作示波器； · 支持鼠标和键盘操作； |

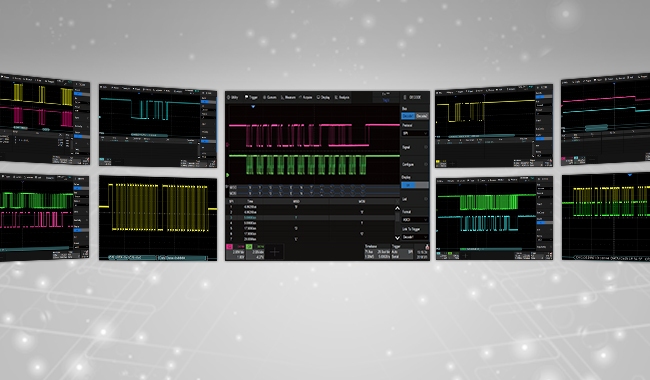

覆盖多种行业的串行协议触发和解码 SDS6000 Pro提供多种串行协议触发和解码，覆盖多个行业。 I2C, SPI 嵌入式串行协议触发及解码UART PC串行协议触发及解码 CAN, CAN FD, LIN, FlexRay ,SENT 汽车串行协议触发及解码 I2S 音频串行协议触发及解码 MIL-STD-1553B 航空航天串行协议触发及解码 Manchester 以太网串行协议解码 |  |
 | 强大的测量功能 SDS6000 Pro可测量超过50种参数，包括水平类、垂直类、通道间延时类和混合测量类。 参数统计功能可显示任意参数的五种测量值：当前值、平均值、最小值、最大值、标准差；可同时测量统计12种不同的参数。直方图统计可以直观地显示参数的概率分布情况；趋势图可反应参数随时间的变化规律。 此外，对水平方向上的测量（如周期、脉宽等），摒弃了传统的一帧只获得一个测量值的方法，将一帧中的所有指定水平项目的测量值都计算出来并纳入统计，大大提高了测试效率 |
SDS6000 Pro 规格参数
型号 | SDS6204 H12 Pro SDS6204 H10 Pro | SDS6104 H12 Pro SDS6104 H10 Pro | SDS6054 H12 Pro SDS6054 H10 Pro | SDS6034 H12 Pro SDS6034 H10 Pro |
通道数 | 4 + EXT | |||
带宽 | 2 GHz | 1 GHz | 500 MHz | 350 MHz |
实时采样率 | 10GSa/s (ESR) @每通道 | 5GSa/s(交织模式），2.5GSa/s(非交织模式) | ||
存储深度 | 500 Mpts/ch（单通道） 250 Mpts/ch（双通道） 125 Mpts/ch（四通道） | 250 Mpts/ch (交织模式)， 125 Mpts/ch (非交织模式) | ||
波形捕获率 | 正常模式：最高170,000 wfm/s; Sequence模式：最高750,000 wfm/s | |||
垂直分辨率 | 12-bit,10-bit | |||
触发类型 | 边沿、斜率、脉宽、窗口、欠幅、间隔、超时、码型、视频、前提边沿、第N边沿、延迟、建立/保持时间、串 行触发 | |||
串行触发和解码 | 标配：I2C, SPI, UART, CAN, LIN 选配：CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (仅解码) | |||
测量 | 超过50种参数测量，并支持直方图和趋势图统计 | |||
数学运算 | 4路 8M点FFT频谱分析；加、减、乘、除、积分、微分、平方根、平均、ERES、绝对值、符号、等价、取反、对数、 指数、插值、最大保持、最小保持等时域运算；支持自定义表达式实现复杂的嵌套运算 | |||
数据分析和处理 工具 | 搜索、导航、历史、模板测试、数字万用表、波特图、电源分析（选配）、波形直方图、计数器、眼图分析和抖 动分析（SDS6204 Pro） | |||
数字通道（选配） | 16路，1GSa/s采样率50Mpts/ch存储深度 | 16路，500MSa/s采样率, 12.5 Mpts/ch存储深度 | ||
信号发生器（选配） | 外置单通道隔离，最高输出频率25 MHz，采样率125 MSa/s，波形长度16 kpts | |||
接口 | USB 3.0 Host x2，USB 2.0 Host x2，USB 2.0 Device，LAN，micro SD卡, HDMI, 外触发输入，辅助输出（TRIG OUT，PASS/FAIL） | |||
探头 | SP3050A, 500 MHz, 每通道1套 | |||
显示 | 12.1 英寸电容式触摸显示屏，分辨率1280*800 | |||
