有源差分探头SAP2500D
型号：SAP2500D
配件产地：国产配件
SAP2500D 有源探头采用 SAPBus 接口，适用于支持 SAPBus 接口的示波器，如 SDS5000X、SDS6000 Pro和SDS6000L 系列示波器。SAP 系列有源探头不需要额外的外部电源，示波器通过 SAPBus为有源探头提供电源和通讯接口。当 SAP 系列有源探头接入示波器后，可以在示波器界面读取探头信息。
SAP2500D 性能特点
探头带宽 DC ～ >2.5GHz
100 kΩ的单端输入电阻
200 kΩ的差分输入电阻
探头增益 ÷10
1pF 差分输入电容
±4V 输入动态范围
±8V 偏置设置范围
SAPBus 接口
SAP2500D 主要技术参数
型号 | SAP2500D |
带宽 (探头) | >2.5 GHz |
系统带宽 (探头加示波器) | 2 GHz（SDS6204A） |
差分输入电容 | 1 pF |
差分输入电阻 | 200 kΩ |
单端输入电阻 | 100 kΩ |
垂直位移范围 | ±8 V |
衰减比 (直流) | ÷10 |
垂直位移精度 | < 3% |
直流增益精度 | < 3% |
输入动态范围 | ±4 V |
损坏电压 | 20 V |
线缆长度 | 130 cm |

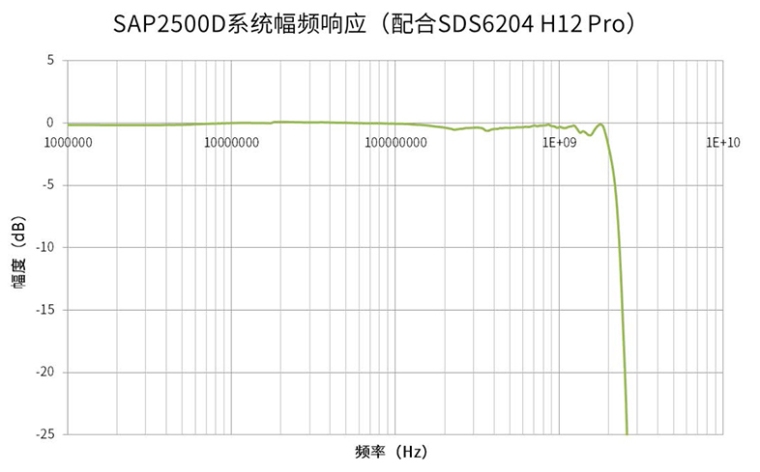

SAP2500D 和 SDS6204 H12Pro 典型幅频响应
产品发布日期：2026.03.31
