主要特性
- 由 14 个低电感同轴分流器、适配器、连接器和坚固的运输/存储箱组成的综合工具包。
- 用于测量 1 mA 至 100 A 的电流，适合在实验室内直接测量的**交流或直流电流测量值，以及交流/直流转换测量值。
- **的电阻值稳定性，具有理想的自加热功率系数和较低的温度系数。
- 可用于直接测量从直流到 100 kHz 的电流，且准确度比之前市售的分流技术更高。
- 只需一步即可进行精确的测量，简化了传统的交流/直流转换方法。
产品概述: A40B 系列精密分流器
- 校准精密校准器和精密电流源方便
- 适用于0.1mA至100A的大范围电流精密测量
- 适用于直流电流到100kHz的交流电流测量
- 14 个单独的分流器，覆盖不同量程，满足不同应用
- 直接进行测量，无需使用交/直流转换器
1kHz时的相移小于0.003º
应用
14个分流器可以覆盖0.1mA至 100A大范围的电流测量。在测量交流电流时，A40B分流器内部的物理结构，元件以及精密的制作工艺确保了其频率响应平坦，相对于直流电阻的幅值误差小。另外，直至100 kHz 时的相位偏移也小，在一般交流电流测量时均可忽略。加上A40B分流器出色的直流电阻稳定性，它可以在整个带宽范围内直接测量电流，从而不再需要复杂的交/直流转换测量过程，因此简化了精密交流电流测量。这些特性使 A40B 分流器成为精密电流测量的选择。此外，较宽的电流范围还可对大电流跨导放大器进行校验。A40B的低相位偏差对于非正弦波形的测量关键，适合在电能质量测量或采样式功率表的测量应用。
主要技术指标

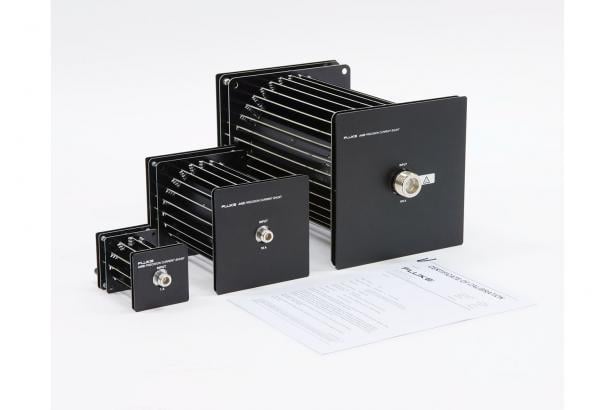

A40B分流器具有四组不同的尺寸。这四组包括：
- 四个封闭的分流器：1 mA、10 mA、20 mA、50 mA
- 五个小尺寸的同轴分流器：100 mA、200 mA、500 mA、1 A、2 A
- 三个中等尺寸的同轴分流器：5A、10 A、20 A
- 两个大尺寸的同轴分流器：50 A、100 A
额定电流输入时对应的标称电压输出为0.8V。可通过电压测量仪器（例如精密电压表、交流测量标准、交/直流转换标准或热电转换器）测量输出。
同轴型分流器提供了高性能，受外部磁场强度影响小。加上开放性的结构，使散热更加容易，从而使分流器的自加热功率系数影响降低。因此可在宽的电流范围内使用，而又同时保证稳定的电阻特性。
分流器电阻的设计可使与电压测量仪器间的相互作用小。100A分流器对应的电阻仅为8mΩ，随着电流量程降至10mA，电阻增加到80Ω。此外，1mA的分流器内部有一个电池供电的缓冲放大器。它可以驱动输出电压，使得800Ω的分流器电阻与测量装置产生的影响小。
校准报告
The A40B series of precision DC and AC Current Shunts come with an ISO 17025 Accredited Certificate of Calibration.
产品规格: A40B 系列精密分流器
Basic Electrical Specification Summary
| 分流器标称电流 | Nominal Resistance (Ohms) | Basic Specification ±μA/A, TCal ±1 ℃, ≤50 % RH | ||||
| DC | 1 kHz | 10 kHz | 30 kHz | 100 kHz | ||
| 1 mA | 800 | 20 | 55 | 75 | 75 | 150 |
| 10 mA | 80 | 20 | 26 | 26 | 26 | 26 |
| 20 mA | 40 | 20 | 26 | 26 | 26 | 26 |
| 50 mA | 16 | 20 | 23 | 23 | 23 | 23 |
| 100 mA | 8 | 20 | 24 | 24 | 24 | 24 |
| 200 mA | 4 | 20 | 26 | 26 | 26 | 26 |
| 500 mA | 1.6 | 21 | 27 | 27 | 27 | 28 |
| 1 A | 0.8 | 21 | 27 | 28 | 28 | 31 |
| 2 A | 0.4 | 21 | 27 | 30 | 30 | 48 |
| 5 A | 0.16 | 21 | 31 | 32 | 40 | 71 |
| 10 A | 0.08 | 26 | 37 | 60 | 61 | 92 |
| 20 A | 0.04 | 26 | 43 | 52 | 70 | 113 |
| 50 A | 0.016 | 32 | 55 | 80 | 81 | 144 |
| 100 A | 0.008 | 35 | 65 | 90 | 98 | 174 |
最大交流直流差
| 分流器标称电流： | 最大交流直流差 (± ppm)1,2 | |
| 1 kHz | 100 kHz | |
| 1 mA3 | 53 | 150 |
| 10 mA | 20 | 40 |
| 20 mA | 18 | 30 |
| 50 mA | 13 | 16 |
| 100 mA | 14 | 27 |
| 200 mA | 17 | 28 |
| 500 mA | 17 | 21 |
| 1 A | 17 | 23 |
| 2 A | 17 | 44 |
| 5 A | 23 | 69 |
| 10 A | 28 | 98 |
| 20 A | 37 | 150 |
| 50 A | 47 | 180 |
| 100 A | 60 | 300 |
| 1 技术指标表示了偏离直流的最大平坦度，并包括测得的交流直流差和测量的不确定度。取 k=2，置信度大约为 95%。 2 包含交流直流差的一年稳定性。 3 TCal ± 1 ℃ 时，1 mA 电流分流器的技术指标。 | ||
| 通用规范 | |
| 尺寸（最大） | 分流器值： 1 mA 至 2 A 高： 70 mm (2.75 in) 宽： 70 mm (2.75 in) 整体长度1： 124 mm (4.9 in) 分流器值： 5 A 至 20 A 高： 130 mm (5 in) 宽： 130 mm (5 in) 整体长度1： 210 mm (8.25 in) 分流器值： 50 A 至 100 A 高： 200 mm (7.9 in) 宽： 200 mm (7.9 in) 整体长度1： 343 mm (13.5 in)) 1包括输入和输出连接器，具体视零部件供应商而定。 |
| 物理/机械参数 | 分流器值： 1 mA 至 20 A 重量： 0.7 kg（1.6 磅） 输入连接器： N 型（母头） 输出连接器： N 型（母头） 分流器值： 50 A 至 100 A 重量： 3.4 kg（7.5 磅） 输入连接器： LC 型（母头） 输出连接器： N 型（母头） |
| 工作环境 | 温度 13 ℃ 至 33 ℃ 校准温度 (TCal) 范围： 18 ℃ 到 28 ℃ **技术指标湿度范围1,2： ≤ 50 % RH 海拔： 0 m 至 3,000 m 1 电阻稳定性受湿度的影响，但此变化可逆。 2 如果在该 RH 范围以外校准分流器，则只要在相同相对湿度 ± 10 % RH 范围内储存和使用分流器，即可达到该稳定性技术指标。 |
| 储存和运输环境（适用于除 1 mA 电流分流器以外的其他型号） | 避免损坏的温度： - 20 ℃ 至 140 ℃ 维持性能的温度和湿度1： 5 ℃ 至 45 ℃；15 % 至 80 % RH 非工作海拔： 0 m 至 12,000 m 1 在极端温度或湿度下储存将会导致分流器电阻高达 ± 20 ppm 的临时性变化。随后在工作环境限值内储存或使用时，可在 30 天内将分流器恢复至其原始电阻值。 |
| 附加 1 mA 电流分流器技术指标 | |
| 输出电阻 | 8 mΩ |
| 安全输出电流 | 11 mA（例如 1 V 输出至 90 Ω） |
| 电容负载 | 800 pF |
| 输出电压调节 | 15 ppm/100 pF |
| 输出直流电压偏移 | ±100 μV（典型值为 ±25 μV） |
| 1 MHz 时的误差典型值 | < 2 % |
| 电池技术指标 | |
| 电池尺寸 | AAA (44.5 mm x 10.5 mm) |
| 电池技术 | 镍金属氢化物 (NiMH) |
| 所需电池数 | 8 个（2 组，每组 4 个） |
| 标称电池电压 | 1.2 V（每组 4 个总电压为 4.8 V） |
| 电池容量典型值 | 800 mAh |
| 保存电池的储存和运输环境 | 小于 90 天： -20 ℃ 至 40 ℃ 小于 1 年： -20 ℃ 至 30 ℃ 充电时间（自完全放电开始计算）： 100 分钟 |
| 两次充电之间的最长工作时间 | 输出负载 (11 mA)： 18 小时 高阻抗负载： 24 小时 建议冷却时间： 100 分钟 为防止电池容量损失，每年至少重新充电两次。 |
型号: A40B 系列精密分流器
- 14 个分流器
- 运输箱(1个)
- A40B-ADAPT/LC LC 插头到 LC 插头适配器(1个)
- A40B-ADAPT/LCN LC 插座到 N 插头适配器(1个)
- A40B-LEAD/4MM N 型插头到4mm双香蕉插头测试线(2条)
- A40B-LEAD/N N 型插头到N型插头测试线(1条)
