主要特性
- 校准从 Hipot 测试仪到便携式电器测试仪的各种设备。
- 一台仪器有许多功能。可变高压电阻输出、有源环路补偿、600 V 电源、4 线低电阻源和可选的高压负载电阻。
- 模拟 RCD，显示纹波系数和 THD 测量，提供多种型号。
- 使用 MET/CAL 软件实现自动化，以改善一致性。
产品概述: 5322A电气安全测试仪校准器
使用四分之一的时间，大幅度扩展工作负载覆盖范围
Fluke Calibration 5322A多功能测试仪器校准器 将众多功能集成到一台仪器中，取代了分立电阻器、十进位箱和其他常用于校准电气安全测试仪的定制解决方案。其灵活性和精确性足以校准各种仪器，并且速度足够快，完成校准工作所需的时间只有手动多产品方法所用时间的四分之一。
绝缘电阻测试仪
5322A 校准仪采用高阻值、高电压电阻器，可测量兆欧计以及其他便携式和台式绝缘测试仪的高压输出。校准不超过 5 kV 的绝缘电阻测试仪时，您可以选择从 10 kΩ 到 100 GΩ、分辨率为 4.5 位数字的一系列连续可变电阻值。在校准 10 kV 绝缘测试仪时，随附的 R 倍增器可将这些范围扩展至 10 TΩ 和 10 kV。随附的 10 kV 分压器（可选配幅度范围更高的40 kV 探头）用于测量不超过 10 kV 的测试仪，确保您获得进行这些测试所需的 TUR。
漏电流测试仪
模拟直接/触摸、差分和替代漏电流方法的漏电流，分辨率为 10 µA，电流量程为 0.1 mA 至 30 mA。与仅提供单一方法的其他校准仪不同，5322A 使您可以选择更适合您情况的漏电流测试方法。
多功能安装测试仪
5322A 可以快速校准这些多功能电气安装测试仪，并能灵活校准绝缘电阻、通断性、回路阻抗、RCD 和接地电阻测试仪功能。这意味着用一台仪器即可完成这些校准。
便携式电器测试仪 (PAT)
5322A 具有校准 PAT 所需的所有功能，包括绝缘电阻、接地导通电阻、漏电流 RCD、高压绝缘电压和负载测试功能。
通断测试仪和接地电阻测试仪
要校准这些低电阻测试仪，校准仪必须能够输出精确的低电阻。5322A 校准仪从低电阻精密电阻器输出 100 mΩ 至 10 kΩ、分辨率为 3.5 位数字的电阻值。选择 2 线或 4 线模式可获得更大灵活性，或一个离散 4 线 10 mΩ 电阻器以覆盖更多的工作负载。
环路/线路阻抗测试仪和接地导通测试仪
5322A 校准仪采用 16 个高功率、高电流电阻器，可使环路或线路的电阻增大已知数值。使用扫描模式自动确定环路的电阻，并使用有源环路补偿模式 (5322A/VLC) 来补偿环路或线路中的任何剩余阻抗。接地连接电阻输出为 2 线或 4 线。4 线输出的最低电阻为 1 mΩ。
漏电保护器 (RCD) 或接地故障断流器 (GFCI) 测试仪
5322A 可模拟断路器 (RCD/GFCI) 以验证和校准跳闸电流和跳闸时间，而不会使装置的断流器跳闸。对于大多数 RCD 测试仪，计算的跳闸时间不确定度为 0.25 ms，以提供优于 4:1 的测试不确定度比率 (TUR)。跳闸电流的不确定度为 1%，这也在大多数应用中提供了优于 4:1 的 TUR。5322A 还具有特殊的 PAT RCD 模式，用于校准这些测试仪的 RCD 功能。
耐电压测试仪
使用耐电压测试仪的电气安全测试是开发和制造从冰箱到电源等电子和电气产品的重要组成部分。政府法规通常要求进行此类测试以确保产品安全性。5322A 提供的耐电压测试仪交流和直流电压校准。内置测试仪可测量最高 5 kV 的电压和电流。5 kV 量程还可测量耐电压测试仪的耐压纹波系数和失真 (THD)。
为了进行耐压电流高达 100 mA 的测量，Fluke Calibration 提供了一个负载适配器附件。将负载适配器与 5322A 内置电流表配合使用，可全面校准耐电压测试仪。对于超过 5 kV 的电压，可使用随附的 10 kV 分压器附件或可选的特色 40 kV 探头。10 kV 分压器可测量最高 10 kV 的电压，不确定度为 0.5%。

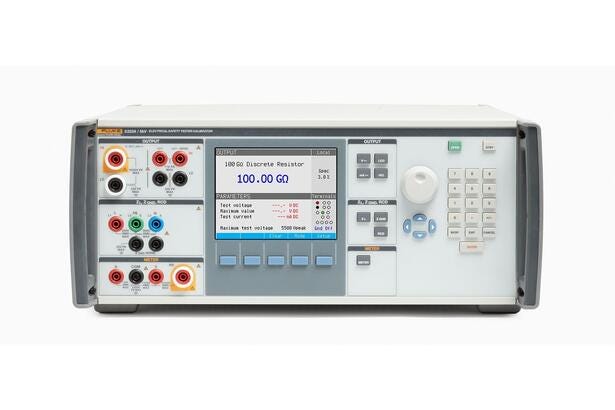

5322A 前后面板详情
A. 大尺寸明亮全彩色显示屏
大读数使您能够轻松读取主要输出值或测量值。输出值为蓝色，测量值为红色。
B. 有源端子显示屏
始终了解哪些校准仪端子处于有源状态。选择一项功能后，图形显示屏将显示有源端子。
C. 软菜单键
软菜单键可根据活动功能进行调整，因此菜单结构直观易学。
D. 输出调节旋钮、数字键盘
使用数字键盘或调节旋钮来选择输出值或测量范围。
E. 图形帮助指南
以易于理解的图形格式识别要进行的连接。帮助指南可通过模式功能键访问。
F. 技术指标读取
技术指标读取能使您查看主要输出值或测量值的不确定度。
G. IEEE 488 和 USB 通信
MET/CAL® 校准管理软件的优势
5322A 校准器与 Fluke Calibration MET/CAL 校准软件在 5320A 仿真模式下配合使用，可将生产率提高到传统手动多产品方法的四倍，同时确保每次都能一致地执行校准。这种功能强大的软件会记录校准程序、流程和结果，轻松符合 ISO 17025 标准和类似质量标准。
在您需要时提供您所需的支持
福禄克校准器因其准确度和可靠性而闻名。福禄克运营着全球校准和维修设施， 使您的设备保持理想工作状态。使用“优先**”服务套件减少您的校准仪停机时间， 控制您的拥有成本。Fluke Calibration CarePlans 让您的 5322A 校准器享有年度标准校准或认证校准，保证了周转时间且无维修费用。（CarePlans 并非在所有国家/地区提供。请咨询您当地的 Fluke Calibration 销售代表，了解您所在地区的校准服务）。
灵活选择如何校准您的电气测试仪工作负载
5322A 有多种型号可选，使您能够灵活地选择更适合您的实验室工作负载的功能。基本型 5322A 提供 1.5 kV 高电阻输出。5322A/5 提供 5 kV 高电压电阻器输出，可处理不断增加的高电压安全测试仪数量。
可为任一型号添加有源环路补偿和 600 V 精确交流/直流输出源，用于校准 DUT 的电压测量功能。您还可以添加特种 40 kV 探头附件，用于精确测量非常高的电压，精度可达 0.5%。
随附附件提供额外的灵活性
每台 5322A 都配有一个外部电阻倍乘器，用于输出测试 10 kV 绝缘测试仪所需的高达 10 TΩ 电阻。还包括一个 RCD PAT 适配器，可以适配您所在区域的电器插头和插座类型，以便安全可靠地连接至 5322A。除此之外，还有一个外部 10 kV 分压器，用于测量具有 10 kV 输出的测试仪，以满足一些法规要求的更严格测试准确度比率。这种广泛的型号选择使您可以根据您的工作负载和预算，来自主选择合适的型号。
可选的 5322A-LOAD
可选的 5322A-LOAD 5 kV 高电阻负载选件具有 5 kV 高电压电阻器，允许直接连接到耐电压测试仪进行泄漏测试。此 5322A-LOAD 的独特之处在于，它支持 5 kV 测试且具有九个从 10 kΩ 到 10 MΩ 的高压电阻器，这些电阻器可在电压限制范围内并联组合，从而获得更精确的结果。
产品规格: 5322A电气安全测试仪校准器
| 一般技术指标 | |
| 技术指标置信水平 | 99% |
| 技术指标担保期 | 1 年 |
| 电源线 | 115/230 V ac (50/60 Hz) +10 % / -14 %，中性线与保护性接地之间的最大电压差不超过 15 V。电源线工作电压偏差为 -10 % 至 -14 % 时，会对电压输出端的负载电流产生限制。请参阅下面的交流/直流电压校准仪（VLC 选件）。 |
| 功耗 | 最高 1250 VA |
| 保险丝保护 | 交流电源输入：230 V 电源采用 2 A/250 V、延时型（T2L250 V – 5 mm x 20 mm）保险丝；115 V 电源采用 4 A/250 V、延时型（T4L250 V – 5 mm x 20 mm）保险丝 |
| RCD 输入：3.15 A、250 V，快断型 (F3.15H250 V – 5 mm x 20 mm) | |
| 仪表电流 (A) 输入：20 A、500 V，延时型 (F20H500 V – 6.3 mm x 32 mm) | |
| 环路/线路阻抗输入：4 A、500 V，延时型 (T4H500 V – 6.3 mm x 32 mm) | |
| 漏电流输入：100 mA、250 V，快断型 (F100 mL250 V – 5 mm x 20 mm) | |
| 环境 | |
| 预热时间 | 15 分钟 |
| 温度性能 | 工作温度：18 ℃ 至 28 ℃ |
| 校准温度 (tcal)：23 ℃ | |
| 对于 5 ℃ 至 40 ℃ 的温度，超出 tcal ± 5 ℃ 范围的温度时温度系数为规格的 0.1 / ℃。 | |
| 存放温度：-10 ℃ 至 50 ℃ | |
| 存放恢复时间：工作温度下，通常 < 24 小时 | |
| 相对湿度（工作时） | 不超过 28 ℃ 时 < 80%（电阻输出 > 10 GΩ 且不超过 28 ℃ 时 < 70%） |
| 相对湿度（存放时） | 90% 无凝结，0 ℃ 至 50 ℃ |
| 海拔 | 工作时：2000 m (6561 ft) |
| 存放时：12200 m (40000 ft) | |
| 尺寸和重量 | |
| 尺寸 | 430 mm x 555 mm x 170 mm (16.9 in x 21.8 in x 6.7 in) |
| 重量 | 20 kg (44.1 lb) |
| 合规性 | |
| 安全性 | 电源：IEC 61010-1：过压类别 II，污染等级 2 |
| 测量：IEC 61010-2-030：5000 V（未分类） | |
| 电磁兼容性 (EMC) | |
国际标准：
| |
韩国 (KCC)：
| |
美国 (FCC)：
| |
| 低电阻源 | |
| 量程 | 100 mΩ 至 10 kΩ + 10 mΩ 单值选择，直流和线路频率 (50/60 Hz) |
| 1.5 kV 高电阻源（仅限直流） | |
| 量程 | 10 kΩ 至 10 GΩ + 100 GΩ 单值选择 |
| 5.5 kV 高电阻源（仅限直流）（5322A/5） | |
| 量程 | 10 kΩ 至 100 GΩ |
| 测试电压测量 | |
| 量程 | 0 V 至 5500 V 直流 |
| 接地导通电阻源 | |
| 电阻模式 | |
| 量程 | 1 mΩ 至 1700 Ω，直流和线路频率 (50/60 Hz) |
| 线路/环路阻抗源 | |
| 量程 | 25 mΩ 至 1700 Ω |
| 手动/扫描模式校正 | |
| 剩余阻抗范围 | 0 Ω 至10 Ω |
| 分辨率 | 1 mΩ |
| 补偿模式校正（有源环路补偿）（5322AVLC 选件） | |
| 最大补偿阻抗 | 0 Ω 至2 Ω |
| 漏电流源 | |
| 量程 | 0.1 至 30 mA |
| 测试电压 | 无源模式：60 V 至 250 V 交流真有效值 |
| 差分模式：60 V 至 250 V 交流真有效值 | |
| 替代模式：10 V 至 250 V 交流真有效值 | |
| 有源模式（仅限于 5322A/VLC）[1]：50 V 至 100 V 交流真有效值 | |
| 不确定度 | 无源模式：±（设置值的 0.3% + 2 μA） |
| 差分模式：±（设置值的 0.3% + 2 μA） | |
| 测试不确定度可能会受电源电压不稳定性的影响 | |
| 替代模式：±（设置值的 0.3% + 2 μA） | |
| 有源模式（仅限于 5322A/VLC）[1]：±（设置值的 0.3% + 1 μA） | |
| [1] 有源模式输出与交流电源频率同步，以抑制校准器和外部噪声源之间的干扰。 | |
| 人体模拟（仅适用于替代漏电流） | 电阻量程：0 Ω 至 10000 Ω |
| 分辨率：1 Ω | |
| RCD（漏电保护器）（适用于电气安装测试仪） | |
| 跳闸电流量程 | 0.5 X I 和 1 X I 模式：5 至 30 mA，步长为 1 mA |
| 1.4 X I 和 2 X I 模式：14 至 60 mA，步长为 1 mA | |
| 5 X I 模式：50 至 150 mA，步长为 1 mA | |
| 跳闸电流测量分辨率 | 1 μA 至 30 mA |
| 10 μA（30 mA 至 150 mA 量程） | |
| 100 μA（300 mA 至 3 A 量程） | |
| 跳闸电流测量不确定度 | |
| 跳闸电流 | 标称电流 (I) 设置值的 ±1% |
| 跳闸时间范围 | 10 至 5000 ms |
| 跳闸时间不确定度 | （设置值的 0.02% + 0.25 ms） |
| 接触电压/线路电压 | 接触电压量程：50 V |
| 接触电压设置：在离散点中，取决于设置的跳闸电流值 | |
| 接触串联电阻：0.02 Ω、0.05 Ω、0.10 Ω、0.35 Ω、0.50 Ω、0.96 Ω、1.7 Ω、4.7 Ω、9 Ω、17 Ω、47 Ω、90 Ω、170 Ω、470 Ω、900 Ω、1700 Ω | |
| 线路电压量程：250 V | |
| 线路电压不确定度：±（读数的 5% + 3 V） | |
| 用户可选标称线路电压：100 V/115 V/120 V/220 V/230 V/240 V/250 V 或真实电压 | |
| 跳闸后延迟电源恢复模式：用户可选 | |
| RCD（漏电保护器（用于 PAT）） | |
| 跳闸电流量程 | 0.5 X I 至 5 X I 模式：5 至 150 mA，步长为 1 mA |
| 跳闸电流测量分辨率 | 1 μA |
| 跳闸电流测量不确定度 | 跳闸电流：标称电流 (I) 设置值的 ±1% |
| 跳闸时间范围 | 10 至 5000 ms |
| 跳闸时间不确定度 | （设置值的 0.02% + 0.25 ms） |
| 线电压 | 重新连接延时：2.5 s |
| 交流/直流电压校准仪（带 VLC 选件的 5322A） | |
| 量程 | 0.03 V 至 600 V，交流或直流 (0.5% - 1%) |
| 内部量程 | 交流模式：0.3 V 至 600 V |
| 直流模式：0.3 V 至 600 V | |
| 万用表 | |
| 最大耐受电压 | HV 端子至 COM 端子：5000 V rms |
| V 端子至 COM 端子：1100 V rms | |
| COM 端子至保护性接地：2200 V pk | |
| 交流/直流电压量程 | V (1100 V) 输入：0 V 直流至 ±1100 V 直流 10 mV 至 1100 V 交流真有效值 |
| HV (5000 V) 输入：0 V 直流至 ±5000 V 直流 5 V 至 5000 V 交流真有效值 | |
| 交流/直流电流 | |
| 量程 | 0 A 至 20 A 持续电流，20 A 至 30 A 不超过 5 分钟，交流真有效值或直流 |
| 交流功率 | |
| 量程 | 0 kVA 交流至 33 kVA 交流 |
| 类型 | 视在功率、有功功率、无功功率 |
| 相位指示 | 相位角 (φ)、功率因数 (PF) |
| 相位不确定度 (dφ) | ± 0.1° |
| 直流功率 | |
| 量程 | 0 至 33 kVA 直流 |
| 耐压测试交流电压失真测量 | |
| 频率范围 | 45 Hz 至 65 Hz |
| 谐波数 | 25 |
| 耐压测试直流电压纹波系数测量 | |
| 电压量程 | 100 V 至 5000 V 直流 |
| 纹波系数量程 | 10 % |
| Flash 测试电压测量（使用 Flash LC 或 Flash V 模式） | |
| I 类电压量程 | 2000 V 交流真有效值 |
| 不确定度 | ±（读数的 0.3% + 6 V） |
| II 类电压量程 | 3000 V 交流真有效值 |
| 不确定度 | ±（读数的 1% + 6 V） |
| 高压绝缘漏电流测量（使用 Flash LC 模式） | |
| 量程 | 0 mA 交流真有效值或直流至 300 mA 交流真有效值或直流 |
| 分辨率 | 4.5 位数字 |
