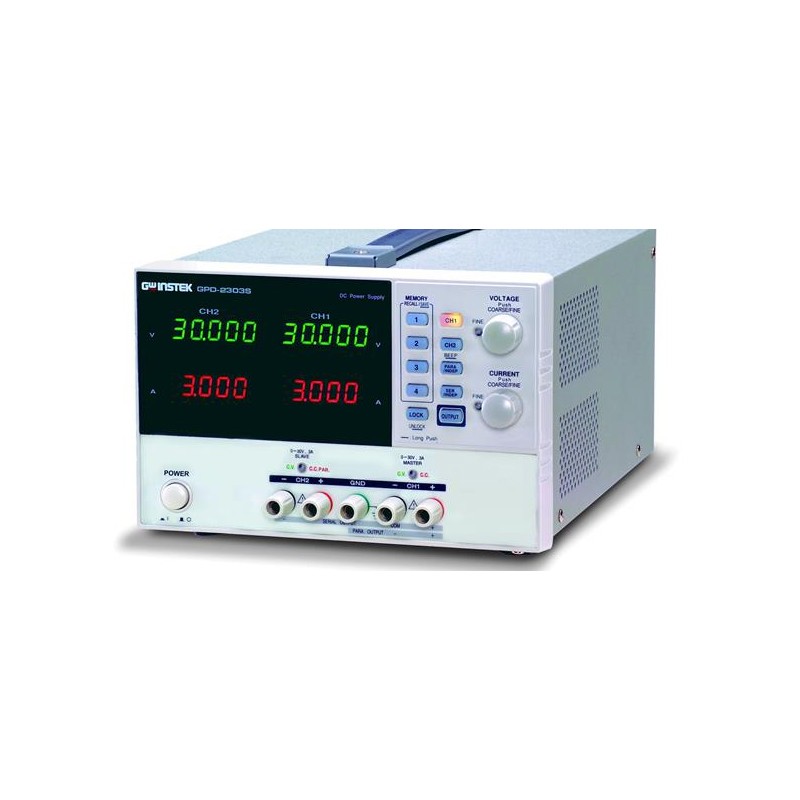

GPD-系列可编程线性直流电源秉承了GW Instek在电源研发生产领域一贯的技术品质优势。数字面板控制、大显示屏、明亮的LED指示灯、高输出分辨率、4组设置存储器、USB远程控制、智能型温控风扇等显著优势不胜枚举。不仅操作简单，支持多种面板设置。凭借这些优势，GPD-系列必将成为电源市场上闪亮的新星。
性能特点
2, 3和4路独立输出
4组LED显示：小数点后三位(GPD-2303S/3303S/4303S)
最小分辨率：
GPD-2303S/3303S/4303S (1mV/1mA)
GPD-3303D (100mV/10mA)
数字面板控制(旋转编码开关，带指示灯的硅胶按键)
友善的用户操作，粗调/微调音量控制
4组保存/调取
锁键功能
输出ON/OFF
追踪串联/并联模式
智能型温控风扇，有效降低噪声
轻巧的设计
PC软件&USB驱动
USB标准接口
产品规格
GPD-2303S | GPD-3303S | GPD-4303S | GPD-3303D | |||||||||
输出 | ||||||||||||
通道 | CH1 | CH2 | CH1 | CH2 | CH3 | CH1 | CH2 | CH3 | CH4 | CH1 | CH2 | CH3 |
电压 | 0～30V | 0～30V | 0～30V | 0～30V | 2.5/3.3/5.0V | 0～30V | 0～30V | 0～5V或5.001V～10V | 0～5V | 0～30V | 0～30V | 2.5/3.3/5.0V |
电流 | 0～3A | 0～3A | 0～3A | 0～3A | 0～3A | 0～3A | 0～3A | 0～3A或0～1A | 0～1A | 0～3A | 0～3A | 0～3A |
定电压模式 | ||||||||||||
变动率 | 电压变动率≤0.01% + 3mV；负载变动率≤0.01% + 3mV (额定电流≤3A) ≤0.02% + 5mV (额定电流＞3A) | |||||||||||
涟波&噪声 | ≤1mVrms (5Hz～1MHz) | |||||||||||
恢复时间 | ≤100uS (负载改变50%，最小负载0.5A) | |||||||||||
温度系数 | ≤300ppm/℃ | |||||||||||
输出范围 | 0～额定电压，持续可调 | |||||||||||
定电流模式 | ||||||||||||
变动率 | 电压变动率≤0.2% + 3mA；负载变动率≤0.2% + 3mA | |||||||||||
涟波电流 | ≤3mArms | |||||||||||
输出范围 | 0～额定电流，持续可调 | |||||||||||
追踪模式 | ||||||||||||
并联变动率 | 电压变动率≤0.01% + 3mV；负载变动率≤0.01% + 3mV (额定电流≤3A) ≤0.02% + 5mV (额定电流＞3A) ； ≤0.02% + 5mV (额定电流＞3A) | |||||||||||
串联变动率 | 电压变动率≤0.01% + 5mV；负载变动率≤300mV；追踪误差≤0.5%±10mV (10～30V 空载) 接入负载≤300mV) ≤0.5%±30mV (0～9.99V 空载)接入负载≤300mV) | |||||||||||
追踪误差 | ≤0.5%±10mV | ≤0.5%±50mV | ||||||||||
表头 | ||||||||||||
显示 | 电压：4 3/4位0.4’’ LED显示；电流：3 3/4位0.4’’ LED显示 | 电压：2 3/4位0.4’’ LED显示；电流：2 3/4位0.4’’ LED显示 | ||||||||||
分辨率 | 电压：1mV；电流：1mA | 电压：100mV；电流：10mA | ||||||||||
编程精确度(25±5℃) | 电压：±(0.03%的读数+ 10位)；电流：±(0.3%的读数+ 10位) | 电压：±(0.5%的读数+ 2位)；电流：±( 0.5%的读数+ 2位) | ||||||||||
读值精确度(25±5℃) | 电压：±(0.03%的读数+ 10位)；电流：±(0.3%的读数+ 10位) | 电压：±(0.5%的读数+ 2位)；电流：±( 0.5%的读数+ 2位) | ||||||||||
CH3规格 | ||||||||||||
输出电压 | — | (2.5V/3.3V/5V)±8% | 0～5V/5～10V | (2.5V/3.3V/5V)±8% | ||||||||
输出电流 | 3A | 0～3A/0～1A | 3A | |||||||||
变动率(25±5℃) | 电压变动率≤0.01% + 3mV；负载变动率≤0.01% + 3mV | 电压变动率≤0.01% + 3mV；负载变动率≤0.01% + 3mV | 电压变动率≤0.01% + 3mV；负载变动率≤0.01% + 3mV | |||||||||
涟波&噪声 | ≤2mVrms (5Hz～1MHz) | ≤2mVrms (5Hz～1MHz) | ≤2mVrms (5Hz～1MHz) | |||||||||
锁键功能 | ||||||||||||
有 | ||||||||||||
保存/调取 | ||||||||||||
4组 | ||||||||||||
电源 | ||||||||||||
AC 100V/120V/220V/230V±10%，50/60Hz | ||||||||||||
尺寸&重量 | ||||||||||||
210(W)×130(H)×265(D) mm；约7kg | ||||||||||||
