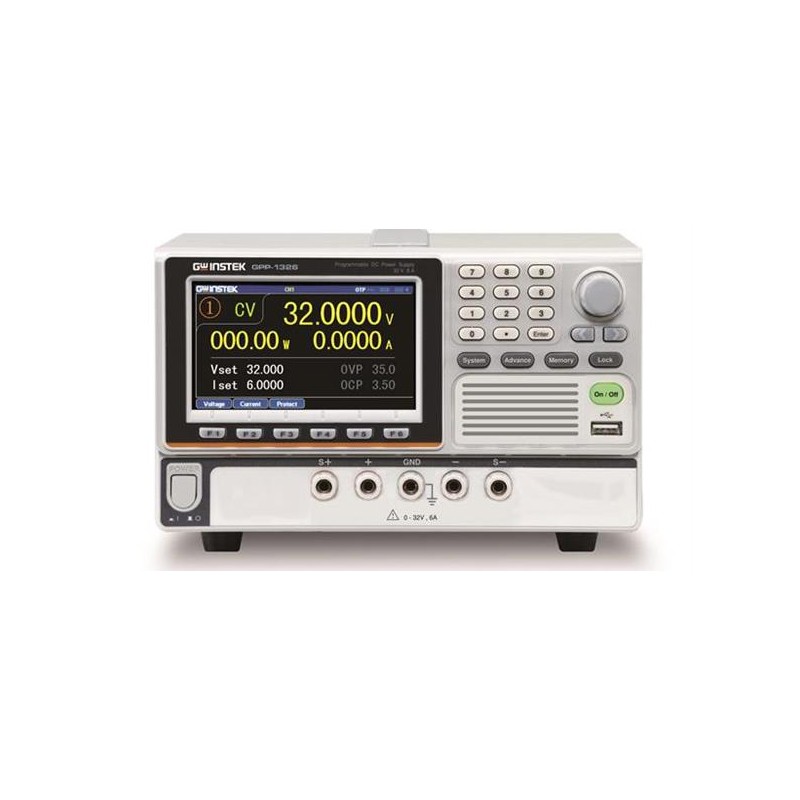

GPP- 系列多通道可编程直流电源，输出功率高达385W，共包含六款机型:分别是单通道输出的GPP-1326, 双通道输出的GPP-2323, 三通道输出的GPP-3323、GPP-3060、GPP-6030和四通道输出的GPP-4323。此系列不仅提供各通道独立输出开关，并提供1mV/0.1mA设定分辨率、低涟波噪声特性 ≦350uVrms/≦2mArms及 ≦50uS输出瞬态回复能力。
CH1和CH2的串联与并联使用，GPP-的Tracking Function采用内部线路将输出端自动切换成串联或并联输出，无需额外的外部配线，提供用户不仅是操作程序上的便利，而且可以提供更稳定的输出；它厂Tracking Function设计，串联或并联的输出还需要额外的外部配线连接，然而过长、过细或不一致的外部配线都有可能造成不精确的电压或电流输出。
GPP系列提供最多7 种显示模式(不同机型有差别)，包含单一通道或多通道的设定值、测量值及波形显示。利用GPP系列的输出监测功能(Monitor)，可以让用户依据需求设定测试条件，于量测过程中产生警报或停止输出，中止量测并保护客户的待测物；应用输出记录功能可以记录GPP系列的输出电压、电流存成(*.REC) 或(*.CSV)档案，供用户汇入PC软体作图形分析或自行载入到Excel做分析。
GPP-的CH1/CH2设计有负载（Load）功能，单一台电源可以满足基本电池充放电测试，通道1(Ch1)及通道2(Ch2)不仅可以提供电源输出，而且内建定电压拉载(CV)、定电流拉载(CC)及最大1KΩ定电阻拉载(CR)功能，所以用户无需另外使用电子负载进行放电测试。
GPP系列的通道1(Ch1)和通道2(Ch2)提供序列式输出功能(Sequence)，此功能不仅可以让用户自行编辑电源输出波形，也可以让用户设定序列式的定电压(CV)或定电流(CC)拉载功能。例如序列式电源输出或者动态负载的模拟测试。为了简化波形编辑，GPP系列序列式输出功能，在Templet waveform内建8种常见的波形，包含Sine, Pulse, Ramp, Stair Up, Stair Dn, Stair UpDn, Exp Rise, Exp Fall波形供用户直接调用输出。
性能特点
4.3" TFT LCD 显示屏
支持设定值、测量值及输出波形显示
负载功能(CC/CV/CR 模式)
设定分辨率:1mV/ 0.1mA；回读分辨率:0.1mV/0.1mA
低涟波噪声: ≤350uVrms/ ≤2mArms
瞬态响应时间: ≤50uS
具有硬件实现过压保护/过流保护/过温保护
延时功能/输出监测功能/输出记录器功能
序列式输出功能，内置8种常用波形
GPP-三通道机型支持USB(Type A)端子输出
标配：RS-232、USB、Ext I/O ； 选配： LAN、GPIB+LAN
兼容GPD-X303S系列直流电源的指令
产品规格
GPP-3060 | GPP-6030 | ||||||
输出模式 | 通道 | CH1 | CH2 | CH3 | CH1 | CH2 | CH3 |
电压 | 0～30V | 0～30V | 1.8/2.5/3.3/5.0V | 0～60V | 0～60V | 1.8/2.5/3.3/5.0V | |
电流 | 0～6A | 0～6A | 5A | 0～3A | 0～3A | 5A | |
Tracking 串联电压 | 0～60V | ---- | 0～120V | ---- | |||
Tracking 并联电流 | 0～12A | 0～6A | |||||
恒压操作 | 线性调节 | ≤0.01%+3mV | |||||
负载调节 | ≤0.01%+5mV (额定电流≤10A) | ||||||
纹波 & 噪声 (5Hz - 1MHz) | ≤1mVrms | ||||||
恢复时间 | ≤100μs（50%负载变动，最小负载0.5A） | ||||||
恒流操作 | 线性调节 | ≤0.01%+3mA | |||||
负载调节 | ≤0.01%+3mA | ||||||
纹波 & 噪声 | ≤2mArms | ||||||
编程分辨率 | 编程电压分辨率 | 1mV | 2mV | ||||
编程电流分辨率 | 0.2mA | 0.1mA | |||||
Tracking操作 (CH1,CH2) | Tracking 误差 | 主机≤ 0.1% +10mV (空载 , 带载加载调节≤100mV) | 主机≤ 0.2% +20mV (空载 , 带载加载调节≤100mV) | ||||
并联调节 | 线性:≤ 0.01% + 3mV | ||||||
负载:≤ 0.01% + 5mV (额定电流 ≤ 10A) ;≤ 0.02% + 5mV (额定电流 > 10A) | |||||||
串联调节 | 线性:≤ 0.01% + 5mV；负载:≤ 200mV | ||||||
纹波 & 噪声 (5Hz - 1MHz) | ≤2mVrms,5Hz～1MHz | ||||||
CH3 操作 | 输出电压 | 1.8V/2.5V/3.3V/5.0V, ±5% | |||||
输出电流 | 5A | ||||||
线性调节 | ≤3mV | ||||||
负载调节 | ≤5mV | ||||||
纹波 & 噪声 | 2mVrms(5Hz～1MHz) | ||||||
瞬态恢复时间 | ≤100us | ||||||
USB端口输出 | 1.8V/2.5V/3.3V/5.0V, ±0.35V, 3A | ||||||
Meter | 电压分辨率 | 0.1mV | - | 0.1mV | - | ||
电流分辨率 | 0.1mA | 0.1mA | |||||
设置精度 | ≤±(0.03% + 10mV) | - | ≤±(0.03% + 10mV) | - | |||
≤±(0.30% + 10mA) | - | ≤±(0.30% + 10mA) | - | ||||
回读精度 | ≤±(0.03% + 10mV) | - | ≤±(0.03% + 10mV) | - | |||
≤±(0.30% + 10mA) | - | ≤±(0.30% + 10mA) | - | ||||
DC负载特性 | 通道 | 2 | 2 | ||||
显示功率 | 0～50.00W | 0～50.00W | |||||
显示电压 | 1～32.00V | 1～62.00V | |||||
显示电流 | 0～6.200A | 0～3.200A | |||||
CV 模式范围 | 1.500V ～ 32.00V | 1.500V ～ 62.00V | |||||
分辨率 | 10mV | 10mV | |||||
设定精度 | ≤0.1%+30mV | ≤0.1%+30mV | |||||
读取精度 | ≤0.1%+30mV | ≤0.1%+30mV | |||||
CC 模式范围 | 0 ～ 3.200A | 0 ～ 3.200A | |||||
分辨率 | 1mA | 1mA | |||||
设定精度 | ≤0.3%+10mA | ≤0.3%+10mA | |||||
读取精度 | ≤0.3%+10mA | ≤0.3%+10mA | |||||
CR 模式范围 | 1 ～ 1K Ω | 1 ～ 1K Ω | |||||
分辨率 | 1 Ω | 1 Ω | |||||
设定精度 | ≤±(3%+1 Ω) 电压≥ | ≤±(3%+1 Ω) (电压≥ | |||||
读取精度 | 0.1V, 电流≥0.1A) | 0.1V, 电流≥0.1A) | |||||
隔离 | 机架和端子 | ≥20MΩ (DC 500V) | |||||
机架和AC电源线 | ≥30MΩ (DC 500V) | ||||||
环境条件 | 操作温度 | 0～40℃ | |||||
存储温度 | -10～70℃ | ||||||
操作湿度 | ≤80% RH | ||||||
存储湿度 | ≤70% RH | ||||||
其他 | 电源 | AC100V/120V/220V/ 230V±10%, 50/60Hz | |||||
尺寸& 重量 | 213(W)x 145(H) x 362(D) mm ; 约 10kg | ||||||
GPP-4323 | GPP-3323 | GPP-2323 | GPP-1326 | ||||||||
输出模式 | 通道 | CH1 | CH2 | CH3 | CH4 | CH1 | CH2 | CH3 | CH1 | CH2 | CH1 |
电压 | 0～32V | 0～32V | 0～5V | 0～15V | 0～32V | 0～32V | 1.8/2.5/3.3/5.0V | 0～32V | 0～32V | 0～32V | |
电流 | 0～3A | 0～3A | 0～1A | 0～1A | 0～3A | 0～3A | 5A | 0～3A | 0～3A | 0～6A | |
Tracking 串联电压 | 0～64V | ---- | 0～64V | ---- | 0～64V | ---- | |||||
Tracking 并联电流 | 0～6A | 0～6A | 0～6A | ||||||||
恒压操作 | 线性调整率 | ≤0.01%+3mV | |||||||||
负载调整率 | ≦0.01%+3mV(rating current≤3A)≦0.02%+5mV(rating current > 3A) | ||||||||||
纹波 & 噪声(5Hz - 1MHz) | ≤350μVrms/2mVpp | ≤1mVrms | ≤350μVrms/2mVpp | ≤2mVrms | ≤350μVrms/2mVpp | ≤500μVrms/6mVpp | |||||
恢复时间 | ≦50μs | ≤50μs | ≤50μs | ≤100μs | |||||||
恒流操作 | 线性调整率 | ≦0.2%+3mA | |||||||||
负载调整率 | ≦0.2%+3mA | ||||||||||
纹波 & 噪声 | ≦2mArms | ≤2mArms | ≤2mArms | ≤4mArms | |||||||
编程分辨率 | 编程电压分辨率 | 1mV | 1mV | - | 1mV | 1mV | |||||
编程电流分辨率 | 0.1mA | 0.1mA | - | 0.1mA | 0.2mA | ||||||
Tracking操作 (CH1,CH2) | Tracking 误差 | 主机≦0.1%+10mV of Master(0～32V) ，空载 ，带载加载调节≦100mV) | |||||||||
并联调整率 | 线性: ≦0.01%+3mV负载:≦0.01%+3mV(额定电流≦3A) ≦0.02%+5mV(额定电流＞3A) | ||||||||||
串联调整率 | 线性: ≦0.01%+5mV负载:≦100mV | ||||||||||
纹波 & 噪声(5Hz - 1MHz) | ≤1mVrms | ||||||||||
CH3 Operation for (3323) | 输出电压 | 1.8V/2.5V/3.3V/5.0V, ±5% | |||||||||
输出电流 | 5A | ||||||||||
线性调整率 | ≦3mV | ||||||||||
负载调整率 | ≦5mV | ||||||||||
纹波 & 噪声 | 2mVrms(5Hz～1MHz) | ||||||||||
瞬态恢复时间 | 100us | ||||||||||
USB 端口输出 | 1.8V/2.5V/3.3V/5.0V, ±0.35V, 3A | ||||||||||
Meter | 电压分辨率 | 0.1mV | 0.1mV | - | 0.1mV | 0.1mV | |||||
电流分辨率 | ≤±(0.03% + 10mV)≤±(0.30% + 10mA) | ≤±(0.03% + 10mV)≤±(0.30% + 10mA) | ≤±(0.03% + 10mV)≤±(0.30% + 10mA) | ≤±(0.03% + 10mV)≤±(0.30% + 10mA) | |||||||
设置/回读 精度 | ≤±(0.03% + 10mV)≤±(0.30% + 10mA) | ≤±(0.03% + 10mV)≤±(0.30% + 10mA) | ≤±(0.03% + 10mV)≤±(0.30% + 10mA) | ≤±(0.03% + 10mV)≤±(0.30% + 10mA) | |||||||
DC 负载特性 | 通道 | 2 | - | 2 | - | 2 | 1 | ||||
显示功率 | 50.00W | 50.00W | 50.00W | 100.00W | |||||||
显示电压 | 0～33.00V | 0～33.00V | 0～33.00V | 0～33.00V | |||||||
显示电流 | 0～3.200A | 0～3.200A | 0～3.200A | 0～ 6.200A | |||||||
CV 模式范围 | 1.500V ～ 33.00V | 1.500V ～ 33.00V | 1.500V ～ 33.00V | 1.500V～33.00V | |||||||
分辨率 | 10mV | 10mV | 10mV | 10mV | |||||||
设置精度 | ≦0.1%+30mV | ≦0.1%+30mV | ≦0.1%+30mV | ≦0.1%+30mV | |||||||
回读精度 | ≦0.1%+30mV | ≦0.1%+30mV | ≦0.1%+30mV | ≦0.1%+30mV | |||||||
CC 模式范围 | 0 ～ 3.200A | 0 ～ 3.200A | |||||||||
