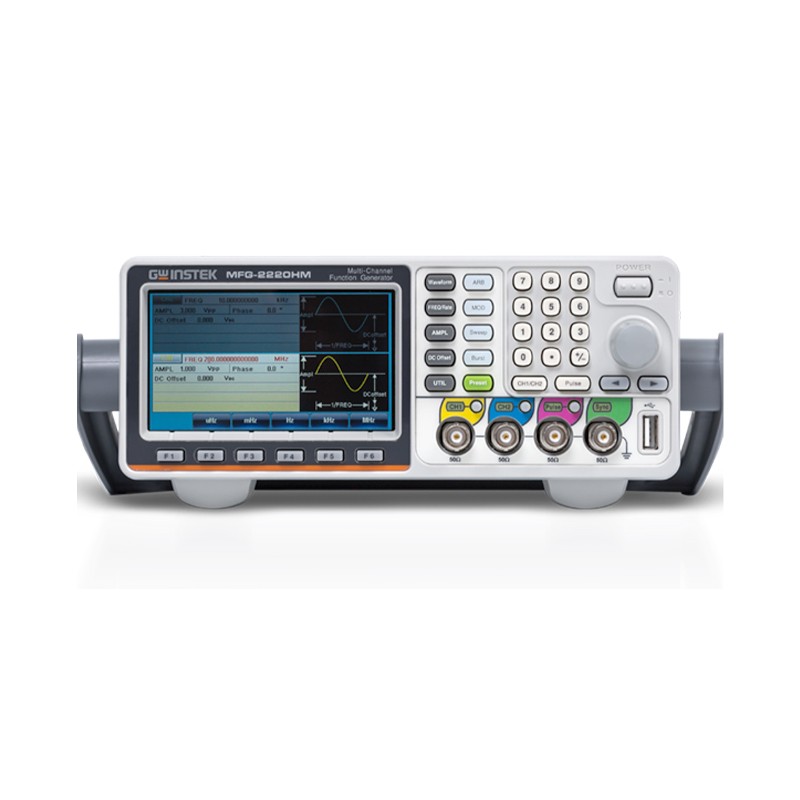

MFG-2220HM双通道任意波形信号发生器，包括了CH1与CH2为两个最高频率为200MHz的等性能双通道AFG(任意波形信号发生器)；脉冲信号发生器，频率可达25MHz；可以满足多种领域的教学与产业的应用。
MFG-2220HM中的AFG通道可输出正弦波，方波，三角波..等一般常用波形。更有250MHz/s采样率、125MHz波形重复率、14位分辨率、16k点内存深度的"真实逐点输出”任意波形特性；部分型号具有AM/FM/PM/FSK/PWM调变、Sweep，Burst，Trigger，150MHz 频率计等的功能。可同步双通道的型号其CH1与CH2两个输出信号间可以产生同步、延迟、相加及通道耦和的相关性信号。25MHz的脉冲发生器为标准配备，可独立输出的脉冲发生器为一功能完整脉冲信号源，除一般脉冲宽度可调外，其上升/下降时间(Leading and Trailing Edge Time)可调，可当作触发信号的应用。
MFG-2220HM的AFG搭配AWES(Arbitrary Waveform Editing Software)任意波形编辑PC端软件，用户可以简单的快速编辑任意波形。DWR (Direct Waveform Reconstruction)直接波形重现的能力，让使用者可以搭配固纬多数的GDS系列数字示波器撷取波形并加载任意波形发生器，达到波形记录及重建的功能。使用者更可以通过内建的66种波形进行任意编辑，整段或分段输出。
MFG-2220HM可提供不同产业所需要的各种特殊双通道波型，IQ调变信号，低频震动仿真，汽车传感器信号仿真，AM，FM等广播信号，PWM马达或风扇控制信号，脉波同步信号，脉冲噪声，音频电路或装置如扬声器的测试，适用于多种领域，在科学研究，教育，研发，生产和品管等各阶段的应用。
性能特点：
两个等性能同步双通道可达200MHz
并有多种“通道间相加、耦合、追踪、相位差…等相关性”功能
脉冲信号发生器可达25MHz
"真实逐点输出"的任意波功能,取样率高达250MSa/s
125MHz波形重复率，分辨率14位，内存长度16k点
150MHz带宽/8位的频率计数器
多种调变功能：AM、FM、PM、ASK、FSK、PSK、SUM和PWM
接口：USB Host/ USB Device/ LAN
4.3" TFT 彩色显示
产品规格
通道1 | 通道2 | |
波形 | 正弦波，方波，三角波，脉冲波，斜波，ARB | |
任意波功能 | ||
采样率 | 250MSa/s | |
重复率 | 125MHz | |
波形长度 | 16k points | |
振幅分辨率 | 14 bits | |
抖动(Period to Period) | 500ps | |
最小上升/下降时间 | 6ns | |
非易失性存储器 | 64 | |
频率特性 | ||
正弦波 | 200MHz | |
方波 | 60MHz | |
三角波，斜波 | 5MHz | |
分辨率 | 1uHz | |
精度 | ±20 ppm | |
老化率 | ±3 ppm, 每年 | |
输出特性 | ||
振幅 | ||
范围 | 1 mVpp ～ 10 Vpp ≤20MHz 1 mVpp ～ 5 Vpp ≤70MHz 1 mVpp ～ 2Vpp ≤120MHz 1 mVpp ～ 1 Vpp ≤200MHz | |
精度 | 设定值的± 1% ±1 mVpp (1 kHz正弦波/接 50Ω负载,>10mVpp , DC偏压设置 0V) | |
分辨率 | 0.1 mV 或 4 digits | |
单位 | Vpp、Vrms、dBm | |
平坦度 | ±0.1 dB ≤10MHz ±0.2 dB ≤60MHz ±1 dB ≤100MHz ±1.5 dB ≤160MHz ±3 dB ≤200MHz (sinewave relative to 1 kHz/接 50Ω负载 ) | |
偏压 | ||
范围 | ±5 Vpk ac +dc (接50Ω负载) ±10Vpk ac +dc (开路) | |
精度 | 设定值的1% + 5 mV+ 0.5%振幅(接50Ω负载 ) | |
正弦波特性 | ||
谐波失真 | –60 dBc DC～200KHz, Ampl＞0.1 Vpp –55 dBc 200KHz～1 MHz, Ampl＞0.1 Vpp –45 dBc 1MHz～10 MHz, Ampl＞0.1 Vpp –35 dBc 10MHz～30 MHz, Ampl＞0.1 Vpp –30dBc 30MHz～200 MHz, Ampl＞0.1 Vpp | |
非谐波杂散 | 典型值 (0dBmt) <10MHz: ≤-65dBc > 10MHz: ≤-65dBc+6dB/octave | |
相位噪声 | 典型值 (0dBm,10KHz offset) 10MHz: ≤-115dBc/Hz | |
THD | <0.1%(10Hz - 100KHz), Ampl＞0.1 Vpp | |
方波特性 | ||
上升/下降时间 | ≤6ns 最大输出. (接 50Ω负载) | |
过激 | < 5% | |
不对称 | 1% 周期+5 ns | |
可调占空比 | ≤50MHz 0.01% ～ 99.99%, (受当前频率设置的限制) | |
抖动(rms) | 500pS | |
脉冲特性 | ||
上升/下降时间 | ≥6ns | |
周期 | 25ns to 1000000s | |
脉冲宽度 | ≥10ns | |
过激 | <5% | |
可调占空比 | _ | |
抖动(rms) | ≤5MHz: 2ppm+500ps >5MHz: 500ps | |
斜波特性 | ||
线性度 | ＜ 0.1% 峰值输出 | |
对称性 | 0% ～100%(0.1% 分辨率) | |
AM 调制 | ||
载波波形 | 正弦波，方波，三角波，脉冲波，斜波，ARB | |
调制波形 | 正弦波，方波，三角波 ，上/下斜波 | |
调制频率 | 2 mHz～50KHz (Int) DC ～ 50KHz (Ext) | |
深度 | 0% ～ 120.0% | |
信号来源 | 内部 / 外部 | |
FM 调制 | ||
载波波形 | 正弦波，方波，三角波，斜波 | |
调制波形 | 正弦波，方波，三角波，上/下斜波 | |
调制频率 | 2 mHz ～ 50KHz (Int)；DC ～ 50KHz (Ext) | |
频率偏移 | DC～ 0.5*最大频率 | |
信号来源 | 内部 /外部 | |
PM 调制 | ||
载波波形 | 正弦波，方波，三角波，斜波 | |
调制波形 | 正弦波，方波，三角波，上/下斜波 | |
调制频率 | 2 mHz ～ 50KHz (Int)；DC ～ 50KHz (Ext) | |
相位偏移 | 0°～360° | |
信号来源 | 内部/ 外部 | |
PWM 调制 | ||
载波波形 | 脉冲波 | |
调制波形 | 正弦波，方波，三角波，上/下斜波 | |
调制频率 | 2 mHz ～50KHz (Int); DC ～ 50KHz (Ext) | |
宽度深度 | 0%～100.0% | |
信号来源 | 内部/ 外部 | |
SUM 调制 | ||
载波波形 | 正弦波，方波，三角波，脉冲波，斜波，噪音 | |
调制波形 | 正弦波，方波，三角波，上/下斜波 | |
调制频率 | 2 mHz ～ 50KHz (Int); DC～ 50KHz (Ext) | |
宽度深度 | 0%～100.0% | |
信号来源 | 内部 / 外部 | |
SWEEP | ||
波形 | 正弦波，方波，三角波，斜波 | |
类型 | 线性或对数 | |
起始/终止频率 | 1uHz ～最大频率 | |
扫描时间 | 1 ms ～ 500 s | |
扫描方向 | 上或下 | |
信号来源 | 内部 / 外部/手动 | |
BURST | ||
波形 | 正弦波，方波，三角波，斜波，ARB | |
频率 | 1uHz～100MHz | |
脉冲计数 | 1 ～ 1000000 循环或无限,门控 | |
起始/终止相位 | 0° ～ +360.0° | |
内部周期 | 1 ms ～ 500 s | |
门控来源 | 外部触发 | |
触发来源 | 单词，外部，内部 | |
触发延迟(N-Cycle, Infinite) | 0 ns ～ 100s | |
FSK | ||
载波波形 | 正弦波，方波，三角波，脉冲波，斜波 | |
调制波形 | 50% 方波占空比 | |
内部频率 | 2 mHz ～ 1 MHz | |
调频范围 | 1uHz ～最大频率 | |
信号来源 | 内部 / 外部 | |
ASK | ||
载波波形 | 正弦波，方波，三角波，脉冲波，斜波 | |
调制波形 | 50% 方波占空比 | |
内部频率 | 2 mHz～1 MHz | |
振幅范围 | 1mVpp～ 10Vpp | |
信号来源 | 内部/ 外部 | |
PSK | ||
载波波形 | 正弦波，方波，三角波，脉冲波，斜波 | |
调制波形 | 50% 方波占空比 | |
内部频率 | 2 mHz ～ 1 MHz | |
相位范围 | 0°～360° | |
信号来源 | 内部/外部 | |
其他调制 | _ | |
频率计数器 | ||
范围 | 5Hz～ 150MHz | |
分辨率 | 8 位/s | |
灵敏度 | 35mVrms-30Vrms(5Hz ～ 150MHz) | |
参考输出 | ||
输出电压 | 3.3 Vp-p 方波 | |
输出阻抗 | 50Ω, AC 耦合 | |
输出频率 | 26.8436MHz | |
参考输入 | ||
输入电压 | 0.5Vp-p ～ 5Vp-p | |
输入阻抗 | 1kΩ, 不平衡, AC 耦合 | |
输入频率 | 26.8436MHz ± 10Hz | |
波形 | 正弦波或方波 (50±5% duty) | |
外部调制输入 | ||
