固纬GWINSTEK电子

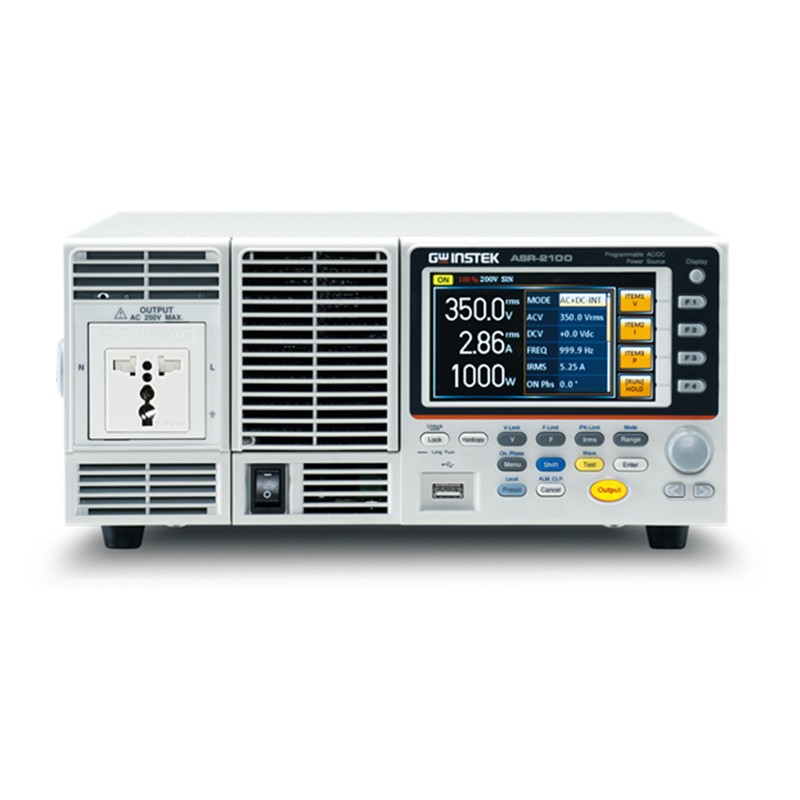

交直流电源ASR-2000

查看原图
型号：ASR-2000

ASR-2000 series是一款AC+DC电源供应器，不仅在交流输出时提供额定功率输出，也可以在直流输出时提供额定功率输出。ASR-2000输出模式有9种模式可以选择包含1)交流电源输出模式(AC-INT Mode), 2)直流电源输出模式(DC-INT), 3)交直流电源输出模式(AC+DC-INT Mode), 4)外部交流信号源模式(AC-EXT Mode), 5)外部交直流讯号源模式(AC+DC-EXT Mode), 6)外部交流信号迭加模式(AC-ADD Mode), 7)外部交直流信号迭加模式(AC+DC-ADD Mode), 8)外部交流信号同步模式(AC-SYNC Mode), 9)外部交直流信号同步模式(AC+DC-SYNC Mode)。

为了满足不同的电子零组件开发、车用电装品和家用电器测试，ASR-2000 series

提供用户波形输出功能，包括1)Sequence mode可以产生波形下降，浪涌，凹陷，变化和其他异常电力线条件，2)Arbitrary waveform function可供使用者储存/加载使用者自定义的波形，3)Simulation mode仿真电源中断、电压增加、减少及频率变动。ASR-2000 series电源输出时，同时也可以量测待测物的Vrms, Vavg, Vpeak, Irms, Iavg, Ipeak, IpkH, P, S, Q, PF, CF, 40阶Voltage Harmonic 和Current Harmonic。除此之外，Remote sensing功能确保准确的电压输出，Customized Phase Angle for Output On/Off功能可以依据测试需求，设定电压输出的起始角度与结束角度。V-Limit, Ipeak-Limit, F-Limit, OVP, OCP, OPP功能设定可以在量测过程中，保护待测物。OTP、OCP、OPP保护，Fan fail alarm功能及交流输入电压过低侦测功能。

性能特点：

产品规格

ASR-2050(R)

ASR-2100(R)

额定输入（AC)

正常输入电压

100 Vac ～ 240 Vac

100 Vac ～ 240 Vac

输入电压范围

90 Vac ～ 264 Vac

90 Vac ～ 264 Vac

相位

单相二线制

单相二线制

输入频率范围

47 Hz ～ 63 Hz

47 Hz ～ 63 Hz

最大功耗

≤800 VA

≤1500 VA

功率因数*1

100Vac

0.95 (typ.)

0.95 (typ.)

200Vac

0.90 (typ.)

0.90 (typ.)

最大输入电流

100Vac

8 A

15 A

200Vac

4 A

7.5 A

*1输出电压为100V/ 200V（100V/200V档位），最大电流，负载功率因数为1。

交流模式额定输出（AC rms）

电压

设定范围*1

0.0 V ～ 175.0 V / 0.0 V～ 350.0 V

设定分辨率

0.1 V

精度*2

±(0.5 % of set + 0.6 V / 1.2 V)

输出相位

单相二线制

最大电流*3

100 V

5 A

10 A

200 V

2.5 A

5 A

最大峰值电流*4

100 V

20 A

40 A

200 V

10 A

20 A

功率容量

500 VA

1000 VA

频率

设定范围

AC模式：40.00 Hz ～ 999.9 Hz，AC+DC模式: 1.00 Hz～ 999.9 Hz

设定分辨率

0.01 Hz (1.00 ～ 99.99 Hz), 0.1 Hz (100.0～999.9 Hz)

精度

45 Hz～65 Hz:设定值的0.01%,40 Hz～999.9 Hz: 设定值的0.02%

稳定性*5

± 0.005%

同相输出

0.0°～359.9°可变(设定分辨率0.1°)

直流偏移*6

± 20 mV 以内(TYP)

*1. 100V/200V档位

*2.对于17.5V至175V/35V至350V的输出电压、正弦波、45 Hz至65 Hz的输出频率、空载、直流电压设置0V（AC+DC模式），23°C±5°C

*3.对于1V到100V/2V到200V的输出电压，当输出电压为100V到175V/200V到350V时，由功率容量限制。

*4.电容输入整流负载，受最大电流限制。

*5.对于45Hz至65Hz，输出额定电压，无负载和最大电流的电阻负载，以及工作温度。

*6.在交流模式和输出电压设置为0V的情况下。

直流模式额定输出

电压

设定范围*1

—250V～+250V/-500V～+500V

设定分辨率

0.1 V

精度*2

±(|0.5 % of set| + 0.6 V / 1.2 V)

最大电流*3

100 V

5 A

10 A

200 V

2.5 A

5 A

最大峰值电流*4

100 V

20 A

40 A

200 V

10 A

20 A

功率容量

500 W

1000 W

*1. 100V/200V档位

*2.对于输出电压为-250 V至-25 V，+25 V至+250 V/-500 V至-50 V，+50 V至+500 V，空载，交流电压设置为0V（交流+直流模式），23℃±5℃。

*3.当输出电压为1.4V至100V/2.8V至200V时，受输出电压为100V至250V/200V至500V时的功率容量限制。

*4.在5ms内，受最大电流的限制。

输出电压稳定性

线路调节*1

≤±0.2%

负载调节*2

0.15% @45 - 65Hz; 0.5% @DC, all other frequencies (0 to 100%, via output terminal)

纹波噪声*3

0.7 Vrms / 1.4 Vrms (TYP)

*1.电源输入电压为100V、120V或230V，空载，额定输出。

*2.对于75 V至175V/150 V至350V的输出电压，负载功率因数为1，使用后面板上的输出端子从0 A的输出电流逐步地改变为最大电流（或其反向）。

*3.对于直流模式下的5 Hz至1 MHz部分，使用后面板上的输出端子。

输出电压波形失真率，输出电压响应时间，效率

输出电压波形畸变率*1

≤0.5 %

输出电压响应时间*2

100 us (TYP)

效率*3

≥70%

*1.在50V至175V/100V至350V的输出电压下，负载功率因数为1，并处于AC和AC+DC模式。

*2.对于输出电压为100V/200V，负载功率因数为1，相对于从0 A的输出电流到最大电流（或其反向）的逐步变化；10%～90%的输出电压。

*3.对于交流模式，在输出电压为100伏/ 200伏，最大电流，负载功率因数为1，仅正弦波。

测量值显示

电压 RMS, AVG值*1

分辨率

0.1 V

精度*2

45Hz至65Hz，DC：±(0.5 %读值+0.3V/0.6V)，40Hz至999.9Hz：（0.7%读数+0.9V/1.8V）

峰值

分辨率

0.1 V

精度

45Hz至65Hz ，DC: ±(|2%读值|+1V/2V)

电流 RMS, AVG值

分辨率

0.01 A

0.01A

精度*3

45Hz至65Hz，DC:±(0.5%读值+0.02A/0.02A)

45Hz至65Hz，DC:±(0.5%读值+0.04A/0.02A);

40Hz至999.9 Hz:±(0.7%读值+0.04A/0.04A)

40Hz至999.9 Hz:±(0.7%读值+0.08A/0.04A)

峰值

分辨率

0.1A

0.1A

精度*4

45Hz至65Hz，DC:±(|2%读值|+0.2A/0.1A)

45Hz至65Hz，DC:±(|2%读值|+0.2A/0.1A)

功率 Active (W)

分辨率

0.1/1W

0.1/1W

精度*5

±(2%读值+0.5W)

±(2%读值+1W)

Apparent (VA)

分辨率

0.1/1VA

0.1/1VA

精度*5*6

±(2%读值+0.5VA)

±(2%读值+1VA)

Reactive (VAR)

分辨率

0.1/1VAR

0.1/1VAR

精度*5*7

±(2%读值+0.5VAR)

±(2%读值+1VAR)

负载功率因数

范围

0.000～1.000

0.000～1.000

分辨率

0.001

0.001

负载峰值系数

范围

0.00～50.00

0.00～50.00

分辨率

0.01

0.01

谐波电压

范围

基波高达40th

基波高达40th

有效值（RMS）

满量程

175V/350V,100%

175V/350V,100%

百分比（%）

分辨率

0.1V, 0.01%

0.1V, 0.01%

（仅限AC-INT和50/60Hz）

精度*8

高达20th±(0.2%读值+0.5V/1V)

产品发布日期：2026.01.24
