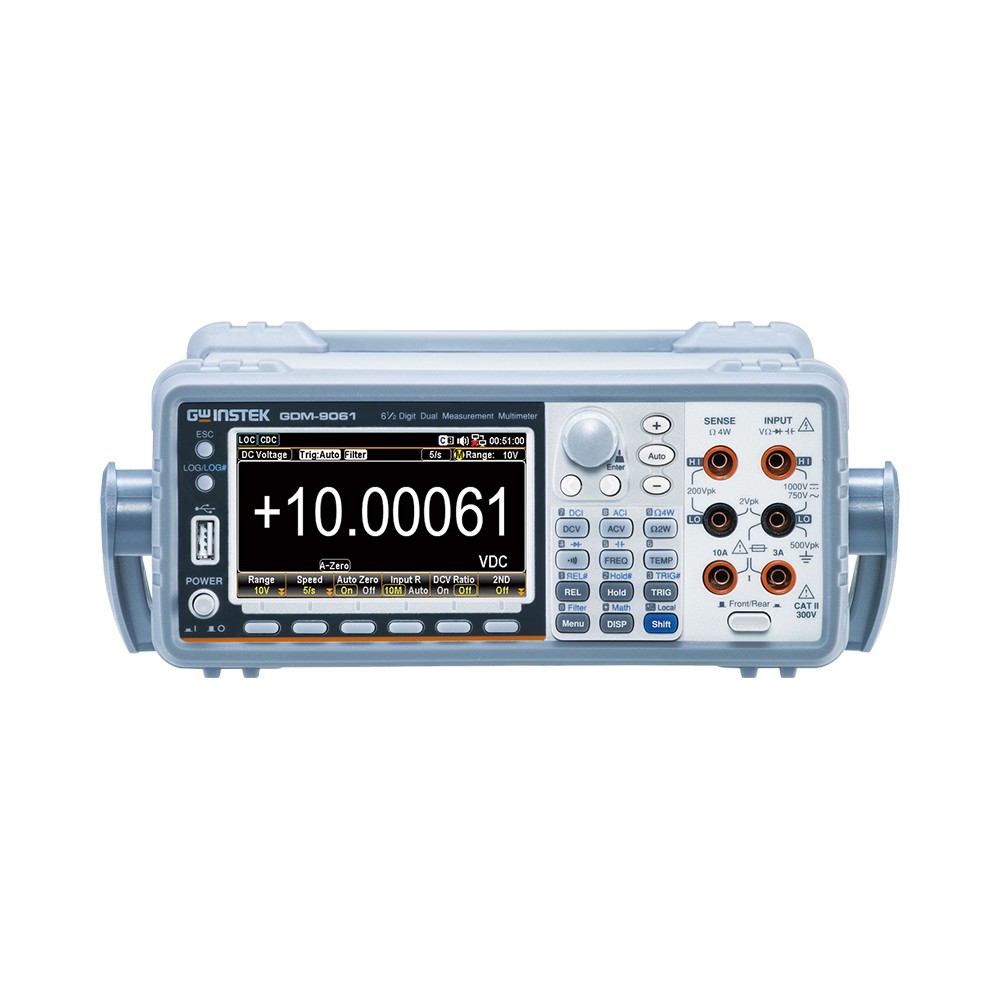

固纬电子推出- GDM-906X系列(共2个机型～ GDM-9061和GDM-9060)，6 ½位双测量数字电表，具有高精度直流电流测量、快速采样率、12项测量项目(直流电压/电流、交流电压/电流、2线/4线制电阻、频率、周期、二极管、短路蜂鸣、温度、电容)、6项运算功能(dB/dBm/Compare/MX+B/Percent及1/X)、以及丰富的通讯接口(USBdevice/host、RS-232C、LAN、数字I/O和GPIB选购)，提供全方位的测量能力，以及更高的速度和准确性。该系列采用4.3寸TFT图形化显示屏，以及快速的采样率(GDM-9061:10k/s、GDM-9060:1k/s max.)除了可用传统的数字显示外，还可以用条状图、趋势图或直方图来搭配显示，让整个测量过程，更直观、迅速地被完整呈现。同时，更大的内存(GDM-9061:100k、GDM-9060:10k)，也能协助趋势图或直方图在测量过程时，进行统计计算，简化繁琐的趋势分析。在使用的便利性上，GDM-906X系列也加入了丰富的操作设计，例如数字按键，便于需要数值输入的设置，如上/下限值、LAN IP…等;操作接口或信息，支持多国语言(英文/繁体/简体/日语/韩语)，有助于缩短电表的操作学习。对于自动测试系统测量或远程控制应用，GDM-906X除了提供USB，RS-232C和LAN作为标准通讯接口外，还可选择GPIB(客户安装选项)。在软件支持方面，GDM-906X系列提供DMM-Viewer2，来协助用户观测或记录测量的数据；另外，也提供LabVIEW driver以利不同系统整合上的程序需求。
性能特点：
6 ½数字显示：1,200,000
4.3" TFT LCD
DCV基本精度：0.0035%（GDM-9061)/0.0075%（GDM-9060)
12项测量功能：DCV,ACV,DCI,ACI,2-线及4-线电阻，频率，周期，二极管，连续性，温度和电容
采样率高达10k SPS(GDM-9061)
双测量以同时执行两个选定测量
提供包括直方图、条形图和趋势图的功能
温度测量支持RTD、热敏电阻及热电偶
标准接口：USB, RS232C, LAN, Digital I/O
选配接口：GPIB
产品规格
直流电压 | ||||
档位 | 分辨率 | 输入电阻 | 精度（1年)(TCAL±5℃） | |
GDM-9061 | GDM-9060 | |||
100.0000 mV | 0.1μV | 10MΩor >10GΩ | 0.0050 + 0.0035 | 0.0090 + 0.0065 |
1.000000 V | 1μV | 10MΩor >10GΩ | 0.0048 + 0.0007 | 0.0080 + 0.0010 |
10.00000 V | 10μV | 10MΩor >10GΩ | 0.0035 + 0.0005 | 0.0075 + 0.0005 |
100.0000 V | 0.1mV | 10MΩ±1% | 0.0050 + 0.0006 | 0.0085 + 0.0006 |
1000.000 V | 1mV | 10MΩ±1% | 0.0050 + 0.0010 | 0.0085 + 0.0010 |
电阻档位 | 分辨率 | 测试电流 | 精度（1年)(TCAL±5℃） | |
GDM-9061 | GDM-9060 | |||
100.0000 Ω | 100μΩ | 1mA | 0.010 + 0.004 | 0.014 + 0.007 |
1.000000 kΩ | 1mΩ | 1mA | 0.010 + 0.001 | 0.014 + 0.001 |
10.00000 kΩ | 10mΩ | 100μA | 0.010 + 0.001 | 0.014 + 0.001 |
100.0000 kΩ | 100mΩ | 10μA | 0.010 + 0.001 | 0.014 + 0.001 |
1.000000 MΩ | 1Ω | 5μA | 0.010 + 0.001 | 0.014 + 0.001 |
10.00000 MΩ | 10Ω | 500nA | 0.040 + 0.001 | 0.040 + 0.001 |
100.0000 MΩ | 100Ω | 500nA//10 MΩ | 0.800 + 0.010 | 0.800 + 0.010 |
直流电流 | ||||
档位 | 分辨率 | Burden 电压 | 精度（1年)(TCAL±5℃） | |
GDM-9061 | GDM-9060 | |||
100.0000 μA | 100pA | < 0.011 V | 0.05 + 0.025 | 0.05 + 0.025 |
1.000000 mA | 1nA | < 0.11 V | 0.05 + 0.006 | 0.05 + 0.006 |
10.00000 mA | 10nA | < 0.04 V | 0.05 + 0.020 | 0.05 + 0.020 |
100.0000 m A | 0.1μA | < 0.4 V | 0.05 + 0.005 | 0.05 + 0.005 |
1.000000 A | 1μA | < 0.7 V | 0.10 + 0.010 | 0.10 + 0.010 |
3.000000 A | 1μA | < 2.0 V | 0.20 + 0.020 | 0.20 + 0.020 |
10.00000 A | 10μA | < 0.5 V | 0.15 + 0.010 | ------------------ |
连续性 | 分辨率 | 测试电流 | 精度（1年)(TCAL±5℃） | |
GDM-9061 | GDM-9060 | |||
1000.000 Ω | 0.001 Ω | 1 mA | 0.010 + 0.030 | 0.014 + 0.030 |
二极管测试 | ||||
档位 | 分辨率 | 测试电流 | 精度（1年)(TCAL±5℃） | |
GDM-9061 | GDM-9060 | |||
5.000000 V | 1μV | 1 mA | 0.010 + 0.030 | 0.014 + 0.030 |
直流比率 | ||||
精度规格：±（直流输入精度+直流参考精度） | ||||
交流特性 | ||||
交流电压（真RMS） | ||||
档位 | 分辨率 | 频率 | 精度（1年)(TCAL±5℃） | |
GDM-9061 | GDM-9060 | |||
100.0000 mV | 0.1μV | 3 Hz – 5 Hz | 1.00 + 0.04 | 1.00 + 0.04 |
5 Hz – 10 Hz | 0.35 + 0.04 | 0.38 + 0.04 | ||
10 Hz – 20 kHz | 0.06 + 0.04 | 0.09 + 0.04 | ||
20 kHz – 50 kHz | 0.12 + 0.05 | 0.15 + 0.05 | ||
50 kHz – 100 kHz | 0.60 + 0.08 | 0.63 + 0.08 | ||
100 kHz – 300 kHz | 4.00 + 0.50 | 4.00 + 0.50 | ||
1.000000 V ～750.000 V | 1μV ～1mV | 3 Hz – 5 Hz | 1.00 + 0.04 | 1.00 + 0.04 |
5 Hz – 10 Hz | 0.35 + 0.04 | 0.38 + 0.04 | ||
10 Hz – 20 kHz | 0.06 + 0.04 | 0.09 + 0.04 | ||
20 kHz – 50 kHz | 0.12 + 0.05 | 0.15 + 0.05 | ||
50 kHz – 100 kHz | 0.60 + 0.08 | 0.63 + 0.08 | ||
100 kHz – 300 kHz | 4.00 + 0.50 | 4.00 + 0.50 | ||
交流电流（真RMS) | ||||
档位 | 分辨率 | 频率 | 精度（1年)(TCAL±5℃） | |
GDM-9061 | GDM-9060 | |||
100.0000 μA 10.00000 mA | 100pA 10nA | 3 Hz – 5 Hz | 1.00 + 0.04 | 1.00 + 0.04 |
5 Hz – 10 Hz | 0.35 + 0.04 | 0.38 + 0.04 | ||
10 Hz – 5 kHz | 0.10 + 0.04 | 0.13 + 0.04 | ||
5 kHz–10 kHz | 0.18 + 0.04 | 0.20 + 0.04 | ||
1.000000 mA100.0000 mA | 1nA100nA | 3 Hz – 5 Hz | 1.00 + 0.04 | 1.00 + 0.04 |
5 Hz – 10 Hz | 0.30 + 0.04 | 0.33 + 0.04 | ||
10 Hz – 5 kHz | 0.10 + 0.04 | 0.13 + 0.04 | ||
5 kHz–10 kHz | 0.15 + 0.04 | 0.18 + 0.04 | ||
1.000000 A | 1μA | 3 Hz – 5 Hz | 1.00 + 0.04 | 1.00 + 0.04 |
5 Hz – 10 Hz | 0.30 + 0.04 | 0.33 + 0.04 | ||
10 Hz – 5 kHz | 0.10 + 0.04 | 0.13 + 0.04 | ||
5 kHz–10 kHz | 0.15 + 0.04 | 0.18 + 0.04 | ||
3.000000 A | 1μA | 3 Hz – 5 Hz | 1.00 + 0.04 | 1.00 + 0.04 |
5 Hz – 10 Hz | 0.35 + 0.04 | 0.38 + 0.04 | ||
10 Hz – 5 kHz | 0.23 + 0.04 | 0.23 + 0.04 | ||
5 kHz–10 kHz | 0.23 + 0.04 | 0.23 + 0.04 | ||
10.00000 A | 10μA | 3 Hz – 5 Hz | 1.10 + 0.04 | ------------------ |
------------------ | ||||
10 Hz – 5 kHz | 0.15 + 0.04 | ------------------ | ||
