P6245/P6243 主动探测smd

P6245和P6243有源探头提供当今数字系统设计所需的电气和机械性能。与TEKPROBE BNC示波器一起使用时，不需要额外的电源或电缆。P6245和P6243都实现了高速信号采集和低电路负载，解决了当今设计人员所面临的问题。

小巧紧凑的探头和多功能附件允许直接连接到被测设备。

P6245和P6243有源探头为TDS500/600/700的探头尖端提供范围带宽;P6243在探头尖端为TDS3000系列示波器提供高达1 GHz带宽的示波器带宽。

*1一些TDS6000或TDS7000示波器需要一个TCA-BNC适配器。

P6243

P6243有源场效应管探头是500 MHz示波器的高性能探测解决方案。P6243只有1 GHz的探头带宽，当与泰克全系列500 MHz示波器一起使用时，将提供500 MHz的系统带宽。此外，

P6243由TEKPROBE BNC接口供电，当与TEKPROBE BNC示波器一起使用时，无需额外的电源和电缆。

与无源探头电容负载高得多相比，P6243在表面贴装器件上提供了优越的信号采集。P6243具有≤1pf的容性负载，

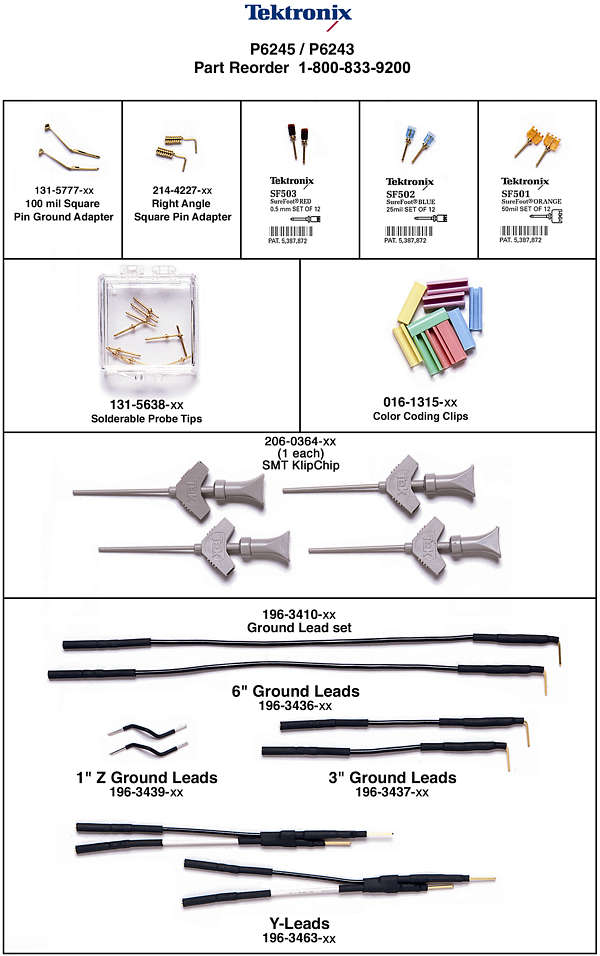

可以在不影响被测信号或设备的情况下测量高速信号。此外，所包含的附件和适配器允许轻松连接到smd。

产品功能和优势

P6245

• ≥1.5 GHz带宽(典型，仅探头)

• 输入电容≤1pf

• 1 MΩ输入电阻

• 直接访问小至0.5毫米间距的smd

• 测量CMOS, BiCMOS, ECL, GaAs和TTL逻辑

P6243

• 1 GHz带宽(仅探头)

• 输入电容≤1pf

• 1 MΩ输入电阻

• 直接访问小至0.5毫米间距的smd

• 测量CMOS, BiCMOS, ECL, GaAs和TTL逻辑

• 低质量探头/电缆

• TEKPROBE™BNC接口不需要额外的电源或电缆

应用程序

• 高速数字系统设计

• 组件设计/描述

• 制造工程与测试

• 教育研究

• 用于TEKPROBE BNC接口的P6245和P6243有源探头

P6245

P6245有源场效应管探头通过解决三个传统问题实现高速信号采集:

• 较低的被测件负载(≤1pf /1 MΩ探头负载)

• 直接方便地访问smd

• TDS600/700/3000/5000/6000/7000*1和CSA7000示波器的访问DUT信号和范围带宽高达1 GHz带宽

技术参数
