RSA5000B 实时频谱分析仪

RSA5000系列实时信号分析仪代替了传统仪器，为您完成日常任务提供了所需的测量信心和功能。RSA5000系列提供了行业**的实时指标，包括100%检测概率**最短信号持续时间和**实时动态范围。通过 RSA5000 系列仪器，您可以在一台仪器中同时获得高性能频谱分析仪功能、宽带矢量信号分析仪功能以及实时频谱分析仪独特的触发、捕获、分析功能。

主要性能指标

+17 dBm 三阶交调点，2GHz±0.3dB **幅度精度至 3GHz显示平均噪声电平（DANL）：–142 dBm/Hz，26.5 GHz；-157 dBm/Hz，2 GHz；–150 dBm/Hz，10 kHz

提供的内部预放：DANL：26.5 GHz时-156 dBm/Hz，2 GHz时-167 dBm/Hz相位噪声：–113 dBc/Hz，1 GHz；–134 dBc/Hz，10 MHz 载波频率，10 kHz 偏置

高分辨率和低噪声高速扫描：1 GHz扫描，10 kHz RBW，<1秒

带有HD选项时实时无杂散动态范围80 dB

产品主要特点

• 利用实时信号处理技术减少设计失误和增加设计信心

  每秒多达 3,125,000 个频谱，以 100% 交调概率捕获 0.434 μs 的信号

  扫描 DPX 频谱能够在全频带范围内发现未知信号

  高级 DPX 包括扫描 DPX、无隙 DPX 频谱图、DPX 零频宽及实时幅度、频率或相位

• 触发功能查找问题所在

  DPX density™ 触发频域中最短 0.434 μs 的单次事件，区分连续信号与偶发事件

  高级时间判定触发、欠幅脉冲触发和频率边沿触发可以捕获最短 20 ns 的复杂信号

• 捕获最宽、最深的信号

  25、40、85、125 或 165 MHz 采集带宽

  HD 选项在整个采集带宽实现 80 dB 的无杂散动态范围

  在 165 MHz 带宽下采集超过 5 秒

• 宽带预选滤波器，在直到 165 MHz 的整个分析带宽中提供无像频测量

  在日常工具中提供更多标准分析，超过您的预期

  测量包括信道功率、ACLR、CCDF、OBW/EBW、杂散搜索、EMI 检测器

  幅度、频率、相位与时间、DPX 频谱和频谱图

• 多域相关显示

  性能选项实现***实时动态范围，加上分析选项，带来额外的价值

  高动态范围选项在最宽的采集带宽内提供无可比拟的 80 dBc 无杂散分析功能

  高性能 DPX 提供行业**的最短信号持续时间，实现 100% 交调概率

  选配软件应用程序，为特定应用和标准添加专用测量功能

  AM/FM/PM 调制和音频测量（选项10）

  相位噪声和抖动（选项11）

  自动稳定时间测量（频率和相位）（选项12）

  超过 30 种脉冲测量，可以采集 200,000 多个脉冲，以进行后期分析和累积统计。（选项20）

  为 20 多种调制类型提供通用调制分析功能（选项21）

  全面进行针对第 1 期 (C4FM) 和第 2 期 (TDMA) 的 APCO Project 25 发射机一致性测试和分析（选项26）

  WLAN 分析，适用于 802.11 a/b/g/j/p、802.11n 和 802.11ac（选项23、24、25）

  噪声系数和增益测量（选项14）

  Bluetooth® 分析（选项27 和选项31）

  手动和自动测量地图绘制及信号强度功能，用音频音调及可视方式表示接收信号强度（选项MAP)

  LTE™ FDD 和 TDD 基站 (eNB) 发射机 RF 测量（选项28）

  Windows 10 支持 5G NR 分析（RSA5BUP 选项5GNR）

  信号分类和勘测

  EMC/EMI 预一致性检查和故障排除（选项32）

应用(A)

宽带雷达和脉冲式 RF 信号

频率捷变通信

宽带卫星和微波回程链路

教育

长期演进 (LTE)、蜂窝

5G NR 蜂窝基站或用户设备发射机测试

EMC/EMI 预一致性检查和故障排除

高性能频谱和矢量信号分析及更多功能

RSA5000 系列取代了传统高性能信号分析仪，能够满足日常几乎所有测试需求，并提高了测试可信度。在 2 GHz 频点，三阶互调截止点（TOI）达到 +17dBm，显示平均噪声底电平（DANL）达到 -157dBm/Hz，动态范围挑战频谱分析极限。所有信号都通过预选器，消除了镜频频率。因此不需要使用“预选器旁路”来折中动态范围和分析带宽之间的矛盾。

标配完整的功率和信号统计测量功能，包括信道功率、ACLR、CCDF、占用带宽（OBW）、AM/FM/PM和杂散测量。相噪及通用矢量调制分析测量满足了用户对高性能分析工具的期待。

但是，仅仅成为高性能中端信号分析仪还不足以满足今天对跳频、瞬态信号测量要求。

RSA5000 系列将帮助您轻松发现其他信号分析仪可能会漏掉的设计问题。革命性的 DPX® 频谱彩色显示能够直观地实时呈现频域中瞬变信号随时间变化的情况，使您对您的产品设计的稳定性充满信心，或者在错误出现时立即予以显示。一旦使用 DPX®发现了一个问题， RSA5000 系列信号分析仪便能触发该事件，连续捕获记录不断变化的 RF 事件，并在所有分析域中进行时间相关分析。RSA5000 系列集合多种测量功能，可以同时作为高性能信号分析仪，宽带矢量信号分析仪，以及实时频谱分析仪独具的触发-捕获-分析功能。

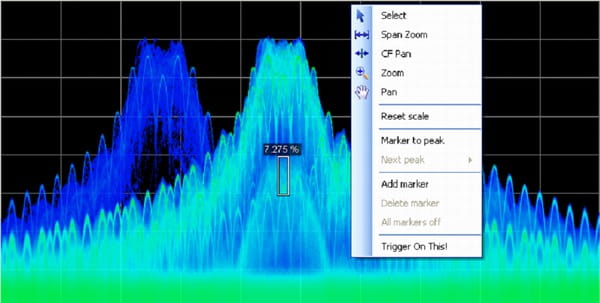

革命性的 DPX ®频谱显示揭示了瞬变信号过程，帮助您发现不稳定性、毛刺和干扰信号。在这里，能够清楚看到 3 个信号。两个大信号，由于出现概率不同，一个深蓝色，一个浅蓝色。第三个信号隐藏在中心频率里面，但是仍然可以被清楚的看到。DPX Density™触发，在存在第三个信号时，用户可以采集信号进行分析。Trigger On This™已被激活，密度测量框自动被打开，测得信号密度为7.275%。任何信号密度大于该测量值的信号都会导致触发事件发生。
