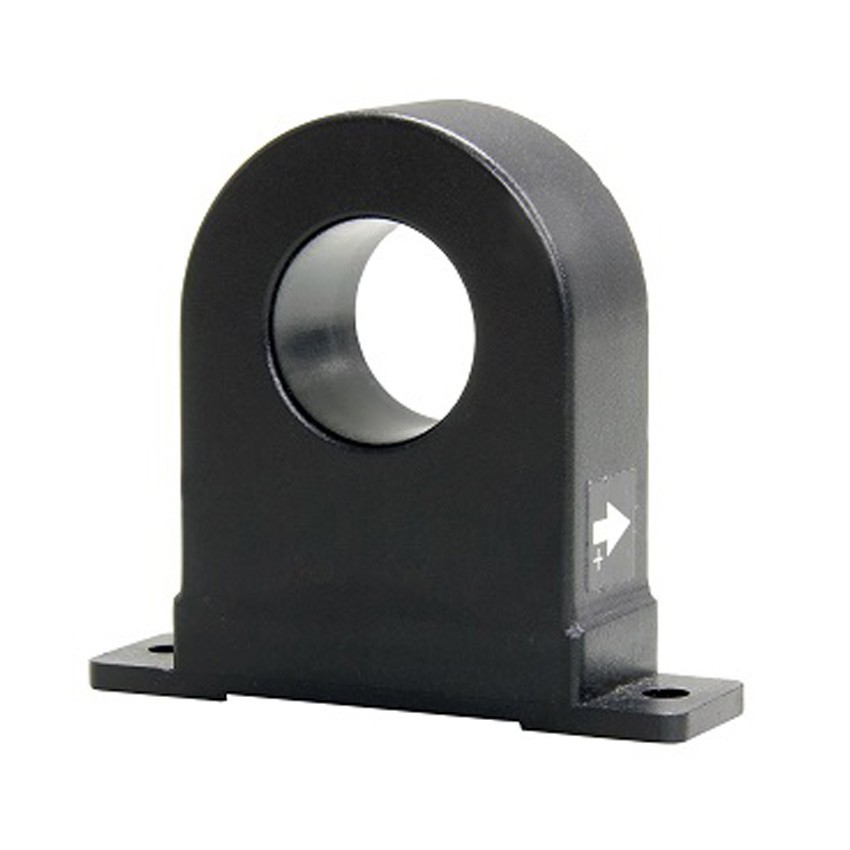

CT钳口直径

φ20mm（贯通型）

绝缘电阻

DC500V、50MΩ以上（铁芯孔～输出之间）

保存温湿度

-20～80℃ 80%RH以下 （已不结露为准）

适用规格

RoHS对应

使用温湿度

-20～80℃ 80%RH以下 （已不结露为准）

耐电压

AC2000V(50/60Hz),1分钟（铁芯孔～输出之间）

精度

±1% F.S (23℃±5℃ 85%RH以下)

消耗电流

±12mA以下 (±12V时)

尺寸（W×H×D）

42×56×17mm(安装部分除外）

重量

约60g

输出电压

DC5mV/1mA (DC±1000mV/±200mA)

引线

15cm(红:＋12V、黑:-12V、白:输出、绿:COM)

最大通电电流

DC10A

测试电流范围

DC1mA～±200mA

残留电流的影响

DC2mA相当以下（往返电流DC30A时）

地磁的影响

DC1mA相当以下

(CT沿着X.Y.Z的方向旋转输出在5mV以下)

磁性残留的影响

DC1mA相当以下

（一次侧DC2A，慢慢降至0mA时 输出为5mV以下）

励磁电流剩余输出

3mVrms以下(励磁电流(250Hz左右)的输出水平)

(23℃±5℃ 85%RH以下)

输出应答速度

100mS以下

(一次側电流200mA矩形波，输出达到总额的63.2%的时间)

输出阻抗

10kΩ以下 (内含短路保护电阻100Ω)

测试频率范围

只测直流(DC)

使用回路电压

AC/DC500V （绝缘电线）

電源

±DC8V;80℃±DC13.2V（双電源）
